MacBook Pro (13 Zoll, Mitte 2010, Unibody) optisches Laufwerk Austausch

Geschrieben von: Walter Galan
  • Kommentare: 9
MacBook Pro (13 Zoll, Mitte 2010, Unibody) optisches Laufwerk Austausch

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

Keine Schätzung

Einleitung

  1. f1PBEcXqISgoBBeE

    • Wir empfehlen als Vorsichtsmaßnahme den Verbinder des Subwoofers vom Logic Board zu lösen, um jegliche elektrischen Entladungen zu vermeiden. Dieser Schritt ist nicht zwingend.

    • Eventuell befindet sich eine weiche Abdeckung über dem Verbinder, die du dann entfernen musst. Ziehe dann vorsichtig den Verbinder aus seinem Sockel auf dem Logic Board.

    It is not necessary to remove the camera cable connector (step 5) or the camera cable connector (step 10). Simply push the camera cable gently aside to remove one of the three screws securing the optical drive (step 11). Gently wiggle the optical drive from under the camera cable connector and go to step 12. Less chance of ruining your motherboard!

    tomhart -

    Absolutely. Leave it alone, you don’t need to run the risks of removing this cable, I did the replacement fine without it

    Steven Taylor -

    It does indeed come out of the connector, but the picture makes it hard to see how; the connector it goes into sits on top of the board—however, I, too, ripped mine off the board trying to remove it; I only got it out of the clip after I tore it off. SIMPLY DONT; it's unnecessary. I plan to solder it back if one of my Robotics club friends lets me borrow a soldering iron.

    Rachel -

    Alors je déconseille très fortement de toucher ce connecteur, il est extrêmement fragile. De plus, cela n’a pas d’incidence sur la suite des opérations

    Laskoni -

    The author needs to go back through this guide and correct lots of order mistakes. The fan was removed in steps 3-5 yet it’s still being shown installed in steps 19-22.

    plink53 -

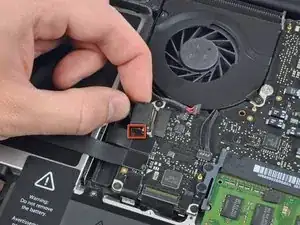

  2. UqV1W6hCDkuY3GX5

    • Du musst einen kleinen durchsichtigen Plastikkabelhalter (im Bild rot markiert), der am Logic Board festgeklebt ist, aus dem Weg schieben, bevor du das Kamerakabel lösen kannst. Passe dabei auf, dass du keine Bauteile beschädigst.

    • Ziehe den Verbinder des Kamerakabels in Richtung des optischen Laufwerks, um es vom Logic Board zu lösen.

    • Dieser Sockel ist aus Metall und kann leicht verbogen werden. Passe auf, dass du den Verbinder gerade im Sockel ausrichtest, wenn du die beiden Teile zusammenfügst.

    I just completed this replacement and there is no need to do this step, you can work around this cable pretty easily. Obviously you need to be careful "dancing" around it. But it's perfectly feasible and you don't risk to break stuff disconnecting it.

    Massimo C -

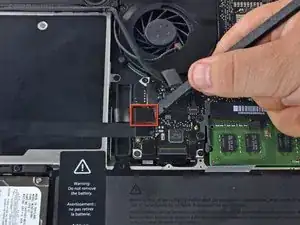

  3. tuxg3OGGIPuIuMRY

    • Ziehe den Verbinder des optischen Laufwerks mit dem flachen Ende eines Spudgers senkrecht aus seinem Sockel.

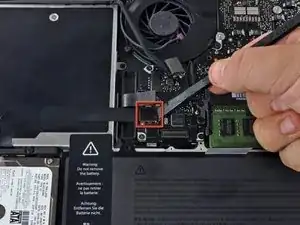

  4. TNOtRX5FDIQsFoLK

    • Ziehe den Verbinder der Festplatte mit dem flachen Ende eines Spudgers senkrecht aus seinem Sockel.

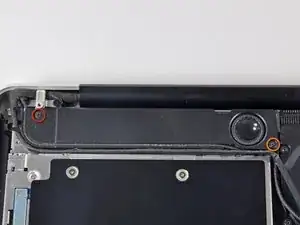

  5. wSQNxJGjLUTNfdTP

    • Der Subwoofer ist mit Kreuzschlitzschrauben am oberen Gehäuse befestigt. Drehe folgende Schrauben heraus:

    • Eine 3,8 mm

    • Eine 5 mm

    On my computer, the 3.8 mm screw was near the midpoint of the subwoofer (left-to-right in the photo) and near the bottom. The 5 mm screw was top right of the subwoofer.

    BobG -

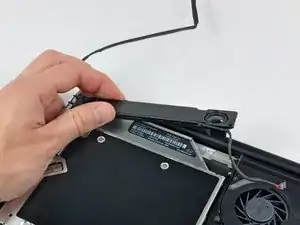

  6. dTVeRQgySo3yQXnF
    dTVeRQgySo3yQXnF

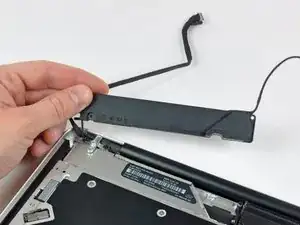

    JJmWNsPABD4I1VBY

    • Der Subwoofer ist immer noch mit dem rechten Lautsprecher verbunden, entferne ihn deswegen noch nicht ganz.

    • Hebe den Subwoofer vom optischen Laufwerk weg, und lege ihn neben den Computer.

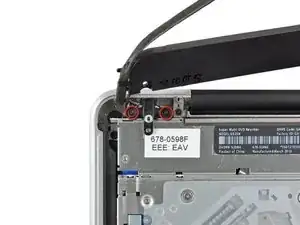

  7. K1rWEP2JG6cnIuHC
    K1rWEP2JG6cnIuHC
    MAfyDqKrnSZvXmuU

    • Entferne die beiden 10 mm Kreuzschlitzschrauben, die die Halterung für das Kamerakabel am oberen Gehäuse festhalten.

    • Die Schraube ganz links kann unter Umständen im Kamerakabel stecken bleiben.

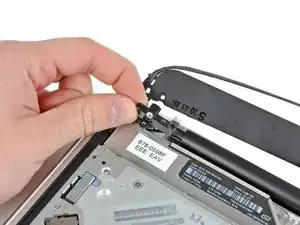

    • Hebe die Halterung für das Kamerakabel aus dem Gehäuse.

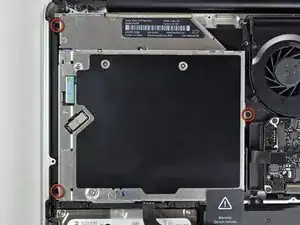

  8. w3ESKYtGUsAGmLAx
    w3ESKYtGUsAGmLAx
    gPkoAiNYHXBAJPYQ

    • Entferne die drei 2,5 mm Kreuzschlitzschrauben, die das optische Laufwerk am Gehäuse befestigen.

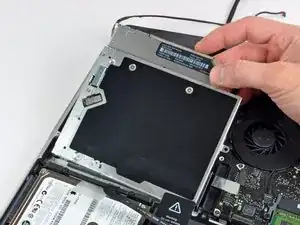

    • Hebe das optische Laufwerk an der rechten Kante hoch und ziehe es aus dem Computer.

    Install 2 outside screws first and then single inside screw to allow wiggle room to get outside screws in. Do not tighten screws until all are started.

    JASON CULP -

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
