MacBook Pro (15 Zoll, 2019, Touch Bar) Display tauschen

Geschrieben von: Jeff Suovanen

Kommentare: 57

MacBook Pro (15 Zoll, 2019, Touch Bar) Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Anhand dieser Anleitung kannst du die gesamte Display-Baugruppe deines MacBook Pro auswechseln, wenn sie beschädigt oder defekt ist. Diese Baugruppe beinhaltet auch die integrierten Flachbandkabel für Display und Beleuchtung.

Obwohl wir dieses Verfahren erfolgreich mit originalen Apple Ersatzdisplays getestet haben, kann es vorkommen, dass der T2-Chip von Apple verhindert, dass Aftermarket-Displays einwandfrei funktionieren'''', und dein MacBook Pro dadurch möglicherweise nicht startet.

Zu deiner Sicherheit empfehlen wir dir, den Akku deines MacBook Pro auf unter 25% zu entladen, bevor du anfängst. Ein geladener Lithium-Ion-Akku kann zu einem gefährlichen und unkontrollierbaren Feuer führen, falls er versehentlich perforiert wird.

Werkzeuge

Ersatzteile

MacBook Pro 15" Retina (Touch Bar 2018-2019) Display Assembly

Schritt 1

Zuallererst musst du die automatische Startfunktion (Auto Boot) deines Macs deaktivieren. Auto Boot schaltet deinen Mac ein, wenn du ihn aufklappst, was versehentlich beim Auseinanderbau passieren kann. Benutze diese Anleitung oder befolge die anschließende Kurzversion zum Deaktivieren von Auto Boot. Dieser Befehl funktioniert eventuell nicht auf allen Macs.
Schalte deinen Mac ein und starte Terminal.
Kopiere den folgenden Befehl und füge ihn im Terminal ein (oder tippe ihn exakt so ein):
sudo nvram AutoBoot=%00
Drücke die Eingabetaste [return]. Wenn du dazu aufgefordert wirst, gib dein Administratorpasswort ein und drücke erneut [return]. Hinweis: die Return-Taste kann auch mit ⏎ oder "enter" gekennzeichnet sein.
Nun kannst du deinen Mac sicher herunterfahren und das untere Gehäuse öffnen, ohne dass er sich versehentlich einschaltet.
Nachdem deine Reparatur zu Ende ist und dein Gerät wieder erfolgreich zusammengebaut ist, musst du Auto Boot mit folgendem Befehl wieder aktivieren:
sudo nvram AutoBoot=%03

Is this step necessary? I can’t perform this step as I am attempting to repair water damage and need to remove logic board & most likely replace the battery.

Macrepair SF - 02/07/19

@mac_medic You definitely don’t want the power coming on while the board is wet. In your case, I think powering on the machine to disable Auto Boot would do more damage than it prevents. I agree, skip this step and be prepared to disconnect the battery quickly if the laptop automatically powers on. Good luck!

Jeff Suovanen - 03/07/19

Thats right! You don't want power running while working on your logic board.

Dan -

This did not work when running High Sierra.

Kyle B - 22/10/19

Tried this on a 2018 MBP 13” Touchbar (there’s no iFixit guide for this model yet). Need to replace a broken screen.

Luckily I managed to connect to an external screen (Cmd-Down Brightness to switch displays) and enter above command. Seems to work, but there’s another problem with this model - it powers up as soon as any key is pressed……. ffs <gnashes teeth>

Cool_Breeze - 19/11/19

I unscrew the battery first and wrap electrical tape over the logic board battery connector before attempting any repairs to the board. Haven’t had any problems yet and I’ve worked on about 10 of these models already. Also when you open the bottom case use a suction cup at the bottom and pull up then run a plastic spudger along the edges to disconnect the clips. Also only use a plastic spudger on the board. Saw a youtube video from a repair shop and he did not disconnect the power and used all metal tools during the entire process of removing the board. His last step was to disconnect the battery terminal.

Brian - 07/02/20

Is this step necessary if my mac can turn on? Battery fully dead(

Nursat b - 26/08/20

BEFORE YOU START: The included torx head stripped off before I was done (and you might need an additional T4) so stop now and go buy a good one. Also they fail to warn you above to get some blue threadlocker ahead of time.

Jason Sherron - 09/10/20

This command did not work for me and I read that sometime in later 2020 Apple stopped this command from working…any ideas on a work around?

Patrick Machacek - 27/11/20

Not able to do that with damaged screen

richardjgreen - 15/12/20

If you have a damaged screen you can still use a converter from thunderbolt (USB 3) to HDMI and plug your Macbook Pro to your TV as monitor display. Just make sure to chose the right Source (HDMI IN) in your TV. I did it and to make it work I unplug and plug again in my Macbook and so I could disable the Auto boot

Roberto Sanchez Bustos -

Hi. This does not work on 2018 13” MacBook Pro with Touch Bar. I did exactly this to disable auto boot. But when I check by using nvram -p it says: auto-boot true. Am I doing something incorrectly? I did everything step by step. Copied and pasted the sudo command, pressed enter and then entered my password. I have Big Sur 11.1 installed. Is there any other way since I need to replace the screen. Thank you. Adrian

Adrian Vizik - 16/01/21

Hi everyone. This is also a little pointless if you can’t see anything on the screen, and you don’t have a display adapter to USB C to display it. I agree with Brian about removing the back and disconnecting the battery cable before you even think about opening the lid of the MacBook. Applying the insulation tape is also a handy little tip that just makes sure there is no way to discharge from either the board or battery.

Roberto Enrieu - 22/01/21

running `nvram -p | grep 'AutoBoot'` in terminal verifies that it was accepted

result: `AutoBoot %00`

Marek Polák - 01/02/21

Running Big Sur 11.6.7 on a 2019 16" MBP, it's "auto-boot". So it's: nvram -p | grep 'auto-boot' to display the current state, the default is true - and then to change it, sudo nvram auto-boot=false which turns it off.

Ed Mechem - 24/06/22

This step is completely unnecessary if you follow the guide to disconnect the battery properly. Just put some tape between the battery and logic board connection to prevent it from accidentally touching and therefore powering on the laptop.

Grant Ormsby - 11/03/21

It took me a few tries to make this command work, as I was able to copy and paste the command into Terminal, but could not type in my laptop’s password. I finally typed my password into a text document, copied it (command C), and then pasted it into Terminal and it worked.

tommy404 - 28/04/21

I didn’t do this. Mine never auto-booted before I replaced the battery. Now it does.

hatuxka -

BEFORE YOU DO ANYTHING - CHECK THE BATTERY!

I-fixit sent me a bad battery, which I didn’t realize until it was already install. They sent me a new one, but I wasted hours uninstalling and reinstalled.

Get a volt meter and measure the voltage on the output of the battery pack. If it reads 0 V, SEND IT BACK. It should read over 2 V.

bcardanha -

When I did this from Terminal.app within Recovery Mode, the “sudo” was not recognized but I could invoke it without the sudo part. It seems to have been accepted when looking at “nvram -p”

johann beda -

When in Recovery Mode, you already have superuser powers. So you don't need to prefix commands with the sudo command to invoke them with root privileges; you already have them. Do a pwd (print working directory) after opening Terminal in Recovery Mode, and you'll see that you're in the root user's directory.

Ed Mechem - 24/06/22

I received the battery kit for my 2018 MacBook Pro and as per the above comment from bcardanha - Oct 12, 2021, I checked the voltage on the pads marked + and - . It was zero volts so I panicked a bit.

I sent a message on the iFixiT Facebook page and I got no reply. I finally found the customer service email for Ifixit Europe and sent them an email voicing my concern as I was not keen to work for couple of hours just to discover that the battery is faulty. I had an almost instant reply on the email (kudos to them) and they adviced me to go ahead and install the new battery as the voltage measured when battery is not connected is not relevant.

I took a leap of faith and after two hours… the new battery showed 50% charge and everything seems to be working just fine. I am happy it worked.

Mircea Comanici -

After removing the old battery and installing the new battery I powered up the MBP before screwing the bottom on. I discovered the my keyboard would not function. It took a few hours of investigation and frustration that I discovered the track pad power ribbon had become partially dislodged from the trackpad. I was able to see that this through the little machined slot where the battery sat. I had to remove the trackpad to reinsert the power ribbon back into the connector in the trackpad. after reassembling and reinstalling the battery etc the keyboard worked. Just food for thought if your run into the keyboard issue.

Ed Mease -

This should be the default. IMO I tell you to power on - not the lid.

G Sena -

Est ce que cela fonctionne sur un macbook pro 2017 sans touchbar ?

maël muzelet -

Bonjour Maël, oui, ce tutoriel concerne "les MacBook Pro 2016 (et plus récents) et les MacBook Retina 12" 2017 (et plus récents)"

Claire Miesch -

Excellent instructions. I was able to follow and install the new screen. I recommend that you get a good set of tools before you begin. I started with an inexpensive repair kit bought online. The Penta and torx bits failed. I bought an IFIXIT kit with quality bits and I was able to do everything I needed.

Tom Markham -

If you're not running an admin account the sudo command won't work (which honestly, you should not be running admin). Rather than logging in to your admin amount via the OS, in the terminal type "login [admin username]," then the password and you'll be able to do the sudo command as described above. Once you're complete, type "logout [admin username]" and you'll be good to go. Obviously replace [admin username] with whatever the account name for your admin user is.

arichard2401 -

Schritt 2

Schalte dein MacBook Pro vollständig aus und ziehe den Stecker aus der Steckdose, bevor du anfängst. Schließe das Display und drehe den Laptop um.
Entferne mit einem P5-Pentalobe-Schraubenzieher die sechs Schrauben, mit denen das untere Gehäuse befestigt ist:
Vier 4,7 mm Schrauben
Zwei 6,6 mm Schrauben
Du wirst sehen, dass die Schrauben in einem leichten Winkel herauskommen. Du musst sie dann später auch genau so wieder einsetzen.
Merke dir gut, wo welche Schraube war und vergewissere dich, dass du sie wieder genau dort eindrehst, wo du sie herausgedreht hast, um Schäden an deinem Gerät zu vermeiden.

I miss a printable template to leave the screws and removed parts on it for future identification when reassembly, linked maybe with the location in the Macbook, or with the number of the step.

Juan Ignacio Fernández García -

Schritt 3

Drücke den Saugnapf in der Nähe der Vorderkante auf das untere Gehäuse zwischen den Schraubenlöchern.
Ziehe den Saugnapf gerade so weit nach oben, bis eine kleine Lücke unter dem unteren Gehäuse entsteht.

Schritt 4

Schiebe die eine Ecke eines Plektrums in die entstandene Lücke.
Schiebe das Plektrum um die nächste Ecke und dann zur Hälfte über die Seite des MacBook Pro.
Dadurch wird der erste der verdeckten Clips freigegeben, mit denen das Gehäuse gesichert ist. Du solltest den Clip erfühlen und ihn klicken hören.

Schritt 5

Wiederhole den vorherigen Schritt auf der anderen Seite und verwende das Plektrum, um den zweiten Clip zu lösen.

Schritt 6

Hebe die Vorderkante des unteren Gehäuses (die dem Displayscharnier gegenüberliegende Seite) so weit an, dass du mit den Fingerspitzen darunter gleiten und es gut greifen kannst.
Zwei zusätzliche verdeckte Clips in der Mitte der Abdeckung können an dieser Stelle klicken und sich öffnen, sofern dies noch nicht geschehen ist.
Hebe nicht zu weit an und versuche noch nicht, das Gehäuse vollständig zu entfernen.

Schritt 7

Ziehe das untere Gehäuse fest in Richtung der Vorderkante des MacBook (vom Scharnierbereich weg), um die letzten Clips zu lösen, mit denen das untere Gehäuse gesichert ist.
Ziehe zuerst an einer Ecke und dann an der anderen.
Zur Seite ziehen - nicht nach oben.
Das könnte ziemlich viel Kraftaufwand bedeuten.

With the amount of force needed to carefully pull the back panel out, this caused the back panel to scratch the battery. I don't see or hear any expansion, but this still has me concerned.

gladgura - 20/02/20

this step must require a lot of force. I tried to pull it with the plastic hookie thing from the ifixit set by hooking it in one of the screw holes — the tip of the hookie thing broke.

Oleksii Toldaiev -

The amount of force required for removing the bottom cover is absolutely ridiculous. Almost feels like i'm about to push my MacBook towards the wall the second it comes off.

Be careful, I ended up breaking 2 grounding pins on the motherboard last time I tried opening my computer up.

techtalkf -

PLEASE DON'T PULL!!!

Instead just gently push with plastic pick from the other side (where vents outputs are) towards the center... Cover will very easily open that way.

I hope iFixit will correct this step.

Kamil Roman - 20/08/22

Came here to share exactly this.

Robert -

That's definitely how this step should be done. Thanks!

VovS -

Schritt 8

Entferne das untere Gehäuse.
So baust du das untere Gehäuse später wieder ein:
Lege es in Position und richtedie Clips in der Nähe des Displayscharniers aus. Drücke die Abdeckung nach unten und schiebe sie zum Scharnier. Es sollte nicht mehr rutschen, wenn die Clips einrasten.
Wenn die Clips vollständig eingerastet sind und das untere Gehäuse korrekt ausgerichtet ist, drücke fest auf das untere Gehäuse, um die vier verdeckten Clips darunter einzurasten. Du solltest fühlen und hören, wie sie einrasten.

If I had it all to do over, again, I would blow out the dust with compressed air at this point. During the disassembly, I kept encountering little dust bunnies, and I was very worried that one would get caught in one of the connectors when I plugged everything back up (which wouldn’t get discovered until I put it all back together and tried out all of the components).

Joe Emenaker - 08/08/20

Schritt 9

Ziehe den isolierenden Aufkleber auf der Akkuplatine an der der Akku nächstgelegenen Kante des Logic Board ab und entferne ihn.
Wenn sich die Abdeckung nicht leicht ablösen lässt, erwärme sie mit einem iOpener, einem Haartrockner oder einer Heißluftpistole, um den darunter befindlichen Klebstoff aufzuweichen, und versuche es erneut.
Wenn die Abdeckung beim Zusammenbau nicht sicher sitzt, drehe sie um 180 Grad. Sie muss richtig ausgerichtet sein, damit die darunterliegenden Klebepads die Schrauben vom Board berühren.

Schritt 10

Ziehe das Klebeband vom Anschluss des Datenkabels der Akkuplatine ab.
Heble mit einem Spudger vorsichtig die Verriegelungsklappe am ZIF-Anschluss für das Datenkabel der Akkuplatine auf.

Schritt 11

Trenne das Datenkabel der Akkuplatine, indem du es aus der Buchse auf dem Logic Board ziehst.
Schiebe parallel zum Logic Board in Richtung des Kabels.

Schritt 12

Heble die Verriegelungsklappe am Stecker am gegenüberliegenden Ende des Datenkabels der Akkuplatine auf und trenne sie.

Schritt 13

Schiebe das Datenkabel der Akkuplatine aus der Buchse auf der Akkuplatine und entferne es vollständig.
Achte darauf, dieses Kabel nicht verkehrt herum oder falschrum zu verlegen. Bei korrekter Installation sollte der weiße Aufkleber mit der Flüssigkeitsanzeige nach oben zeigen und direkt über der Verbindungsschraube des Akkus positioniert sein.

Bonjour, super Tuto, petite question elle sert a quoi cette nappe , et quesqui se passe si elle est pas branché ?

Jorgio -aigleBrun- -

Schritt 14

Entferne mit einem T5-Torx-Schraubendreher die 3,7-mm-Flachkopfschraube, mit der der Akkustecker befestigt ist.

Schritt 15

Verwende einen Spudger, um den Akkustecker anzuheben und den Akku abzuklemmen.
Hebe den Stecker hoch genug, um ihn während der Arbeit von der Buchse zu trennen. Wenn es versehentlich zu Kontakt kommt, kann dein MacBook Pro beschädigt werden.

Put a little bit of insulating tape over the terminal to be safe.

Brian Tibbels - 30/07/20

Schritt 16

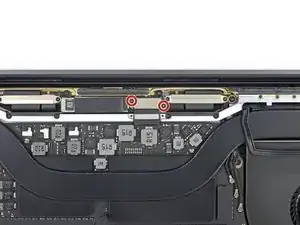

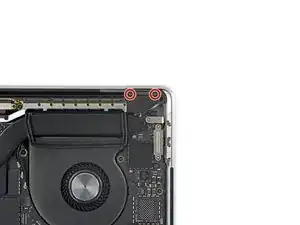

Verwende einen T3 Torx Schraubendreher, um die beiden 3,5-mm-Schrauben zu lösen, mit denen die Abdeckung auf dem Flexkabel des Displays befestigt ist.
Entferne die Abdeckung auf dem Flexibel des Displays.

T3 or T4? I almost damage the screw trying with the T3.

Christian Polychroniadis - 23/04/20

I’d say T4 as T3 was definitely too small

David Smith - 05/12/20

T3 worked fine!

Martin -

Schritt 17

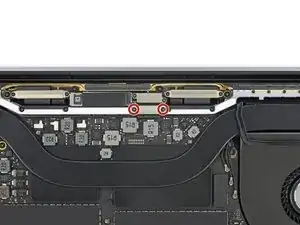

Verwende einen T3 Torx Schraubendreher um die zwei 1,7 mm Schrauben zu lösen, mit denen die Klammer für den Displayboardanschluss befestigt sind.
Entferne die Klammer für den Displayboardanschluss.

Step requires T4 Torx instead of T3 Torx.

Banana - 02/10/20

I damaged the screw trying to use a T3. Now I am screwed.

markshain -

Schritt 18

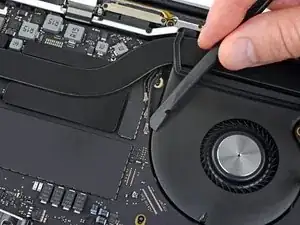

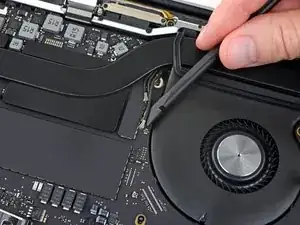

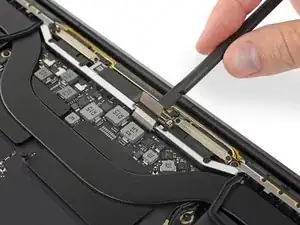

Heble das Display Board Flexkabel gerade aus seiner Buchse, um es vom Display Board zu trennen.

Schritt 19

Verwende einen T3 Torx Schraubendreher um die vier 2 mm Schrauben von der Scharnierabdeckung zu entfernen. (Zwei Schrauben auf jeder Seite).

Schritt 20

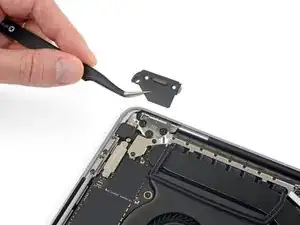

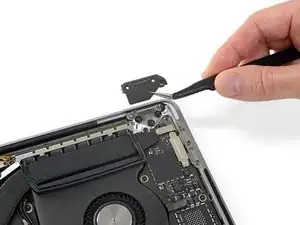

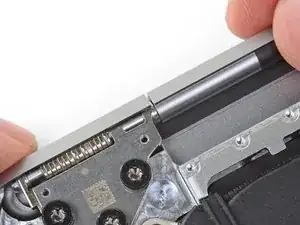

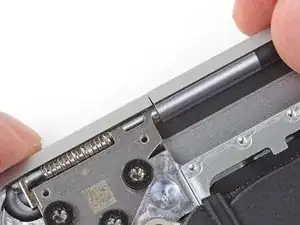

Entferne die beiden Scharnierabdeckungen.

Schritt 21

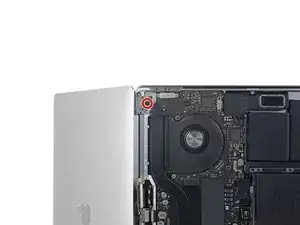

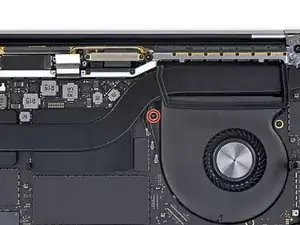

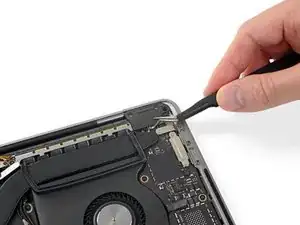

Verwende einen T5 Torx Schraubendreher um die eine 2,9mm Schraube zu lösen, mit der das Antennenkabel-Set befestigt ist.

Schritt 22

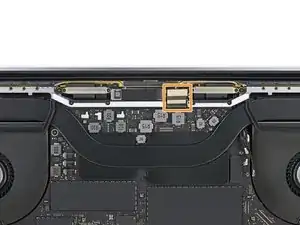

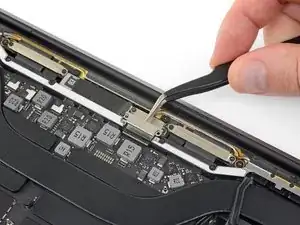

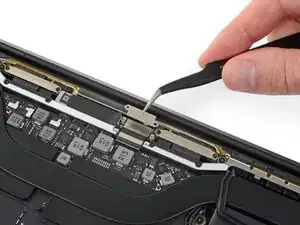

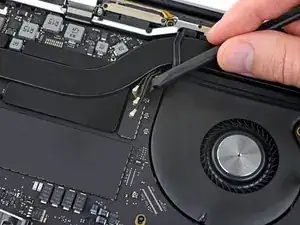

Trenne alle drei Antennenkabel, indem du sie gerade nach oben abhebelst.
Schiebe eine Pinzette oder das flache Ende deines Spudgers unter jedes Kabel bis du nahe genug an der Buchse bist. Dann kannst du dein Werkzeug drehen oder leichten Druck nach oben geben.
Um die Kabel später wieder zu verbinden, musst du darauf achten, die Anschlüsse ganz genau über der Buchse auszurichten und dann erst zu drücken, bis sie einrasten.

Schritt 23

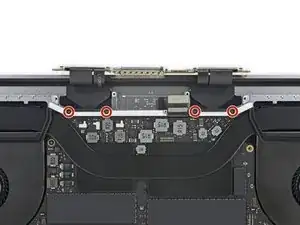

Verwende einen T5 Schraubenzieher um die vier 3,3 mm Schrauben zu entfernen, mit denen das Display Board befestigt ist.
Bevor du beim Wiederzusammenbau diese Schrauben wieder anbringst:
Achte darauf, dass das Displayflexkabel an der Oberseite des Boards liegt und nicht eingeklemmt wird.

Schritt 24

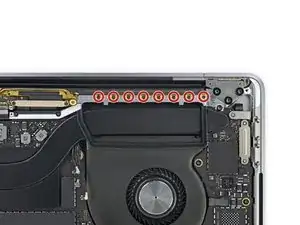

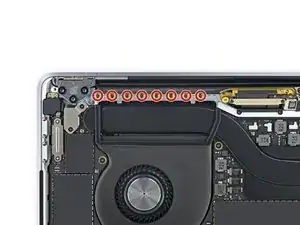

Verwende einen P2 Pentalobe Schraubendreher um die 16 1,5 mm Schrauben zu lösen, mit denen die Antenneneinheit befestigt ist.

Great share. Check update Nyt Spelling Bee

Andrea Able -

I’m having difficulty removing the screws. I’m not sure if the p2 screwdriver is defective but I am now stuck at this step.

Sonia Carrillo-Ramirez -

i can only seem to get 2/3 of the screws out

Leif -

After giving up, someone else got them all out in about 10 sec using the Apple pentalope screwdriver, specific to Apple.

Leif -

Schritt 25

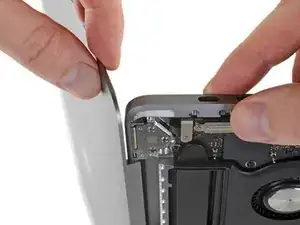

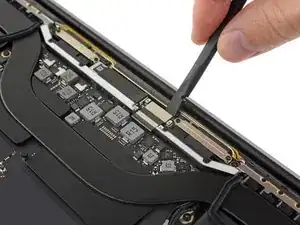

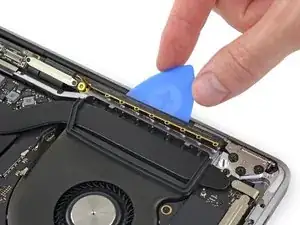

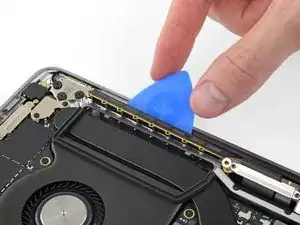

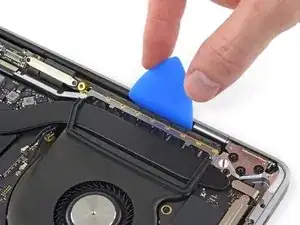

Nimm ein Plektrum zur Hand und heble damit die Antenneneinheit aus dem MacBook Pro.
Achte auf die sehr empfindlichen Flachbandkabel in der Mitte. Du solltest so wenig wie möglich mit dem Plektrum hin- und herfahren, um zu vermeiden dass diese Kabel versehentlich beschädigt werden.

Schritt 26

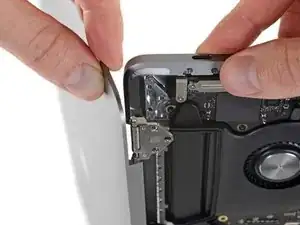

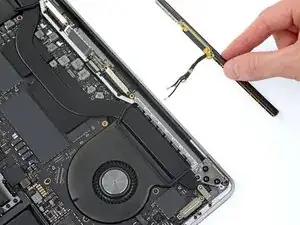

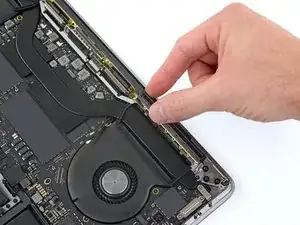

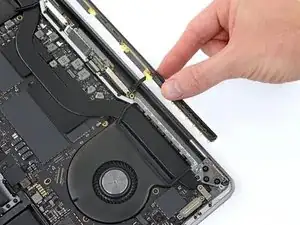

Entferne vorsichtig die Antenneneinheit und ziehe gleichzeitig den Antennenkabelstrang aus dem Kühlkörper, der darunter liegt.
Beim Wiederzusammenbau musst du den Kabelstrang vorsichtig zusammendrücken und unter das Kühlrohr einfädeln bis es in der richtigen Position liegt. Du kannst dazu auch Werkzeuge verwenden, wenn es sein muss, aber dann musst du wirklich aufpassen, dass du nicht mit Kraft arbeitest.

Schritt 27

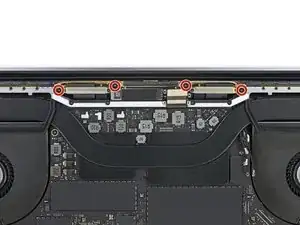

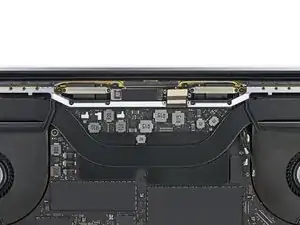

Verwende einen T3 Torx Schraubendreher um die vier 3,9 mm Schrauben zu lösen, mit denen die Displaykabelabdeckung befestigt ist.

Used a T4 here.

PCICS - 17/11/20

T4 for me (MBP 2018 15’)

stephane -

Schritt 28

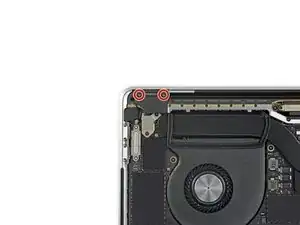

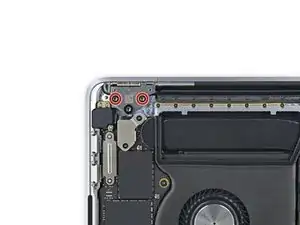

Verwende einen T8 Torx Schraubendreher um die zwei 4,9 mm Schrauben an jedem Scharnier zu lösen (also insgesamt vier Schrauben).
Jedes Scharnier hat eine dritte Schraube, die solltest du vorerst noch drin lassen.

Schritt 29

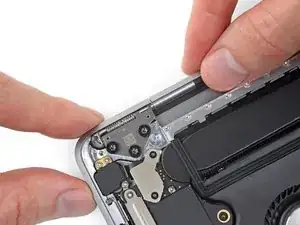

Beim Wiederzusammenbau solltest du die Scharnierschrauben erst einmal lose eindrehen. Du kannst dann das Display mittig ausrichten, so dass es an beiden Seiten mit den Rändern abschließt. Erst dann solltest du die Schrauben anziehen.
Wenn dein Display beim Öffnen klickt oder schnappt, löse die Scharnierschrauben nochmal und justiere nach. Achte darauf, dass das Display nicht zu weit nach vorne gesetzt ist, ansonsten könnte es sein, dass er beim Öffnen und Schließen das Gehäuse streift.
Wenn du magst kannst du etwas Gewindekleber verwenden, damit sich die Schrauben im Lauf der Zeit nicht lockern.

Schritt 30

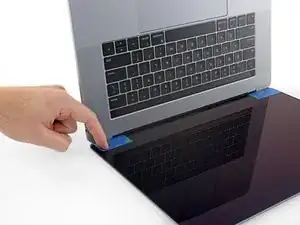

Solltest du planen, dein Display weiter zu verwenden, klebe das Glas direkt oberhalb des Scharniers auf beiden Seiten mit einem Stück Klebeband ab. So kannst du es vor Beschädigungen schützen, bevor du weitermachst.

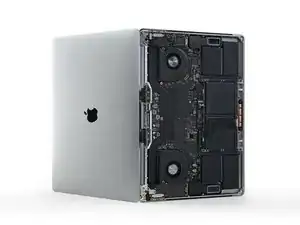

Mach dein MacBook Pro jetzt ganz auf und stelle es auf die Seitenkante.

Schritt 31

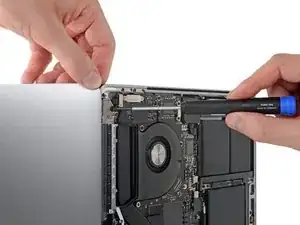

Verwende einen T8 Torx Schraubendreher, um die beiden verbleibenden 4 mm Scharnierschrauben zu entfernen. (Eine auf jeder Seite).
Entferne zuerst die untere und dann die obere Schraube. Du musst dabei das MacBook festhalten, damit die beiden Hälften dann nicht auseinander fallen.

Schritt 32

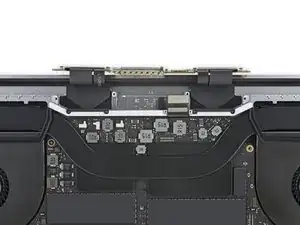

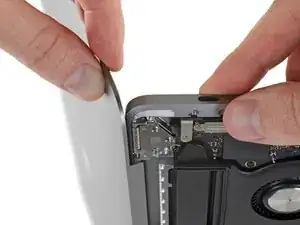

Jetzt musst du aufpassen, dass du beide Hälften, sowohl das Display als auch das untere Gehäuse, wirklich gut im Griff hast, sonst können sie dir in diesem Schritt jederzeit entgleiten.
Schiebe beide Hälften des MacBook Pro zusammen, damit die Scharniere aus ihren Aussparungen im Gehäuse herausgehoben werden können.
Drücke das untere Gehäuse des MacBook Pro weg von dir und das Display zu dir hin, so dass sie voneinander getrennt werden.

Schritt 33

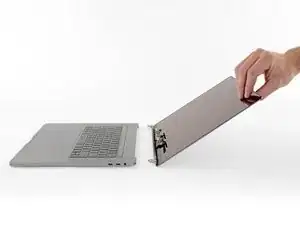

Entferne das Display.

Thanks,

Finally, I can replace my screen by myself.

Nyt Spelling Bee 1.0 update.

Andrea Able -

Abschluss

Vergleiche dein neues Ersatzteil mit dem Originalteil. Möglicherweise musst du einzelne Komponenten übertragen oder Schutzfolien vom neuen Teil entfernen, bevor du es einbaust.

Folge dann den Schritten in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzubauen.

Entsorge deinen Elektromüll fachgerecht.

Die Reparatur verlief nicht wie geplant? In unserem Antwortenforum hilft man dir sicher gern bei der Fehlersuche.

Tinte & Feder

Jeff Suovanen

Mitglied seit: 06/08/13

407169 Reputation

7 Kommentare

This is such a noob question but how do I marked that”I did this repair”.

Andres Torres - 04/10/19

Do you have a link to a Apple Screen?

Paul - 18/03/20

wo bekommt man denn einen MacBook pro 15 zoll 2019 Display her?

drumma15 - 23/06/20

I followed all of these steps to replace my display and when I put it all back together my Mac would only turn on when it was plugged into the wall. So the new display works fine but it doesn’t seem to recognize the battery at all. Has anyone run into this problem and know what the issue might be?

Jason - 16/07/20

Jason - did you plug the battery connector and cable back in correctly?

Kevin Gill - 17/08/20

I need anew battery connector mine i missing one end maybe …

my screen was replaced by a dealer and I found missing screws and the battery board data cable was glued so hard with a piece of tape when I pulled it out one side showed connection wires the other was nothing ,what don I do when I get a new one (if i can get one?..,,,

Robert Reser -

i am confused by the direction and how difficult such a simple step can stop me cold the battery connector is very fragile and i was not prepared for the outcome

i need help what can i do next. Thanks

Robert Reser

Robert Reser -
