Einleitung
Dies ist eine grundständige Anleitung.
-
-

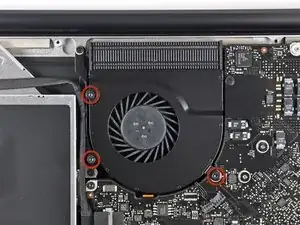

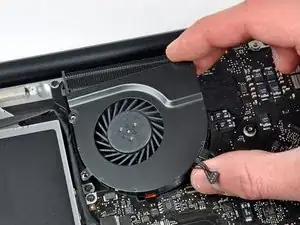

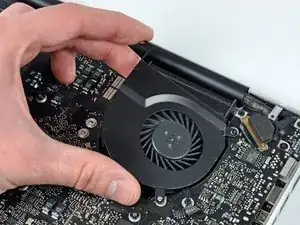

Entferne die drei Torx T6 Schrauben, mit denen der linke Lüfter am Logic Board befestigt ist.
-
Hebe den Lüfter aus dem oberen Gehäuse.
-
-
-

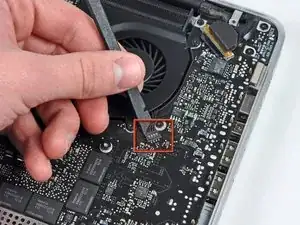

Trenne den Stecker des linken Lüfters mit dem flachen Ende des Spudgers vom Logic Board ab.
-
-
-

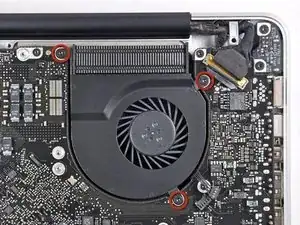

Entferne die drei Torx T6 Schrauben, mit denen der linke Lüfter am Logic Board befestigt ist.
-
Hebe den linken Lüfter aus dem oberen Gehäuse heraus.
-
-
-

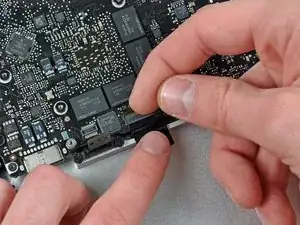

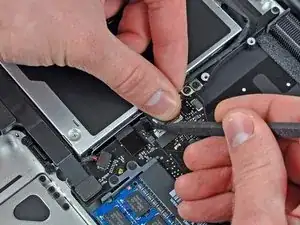

Halte den Halter des Kabels an einem Ende mit dem Finger nach unten, hebe das andere Ende ein wenig mit der Spudgerspitze hoch und drehe es vom Kamerakabelstecker weg.
-
Ziehe das Kamerakabel gerade aus seinem Anschluss auf dem Logic Board heraus.
-
-
-

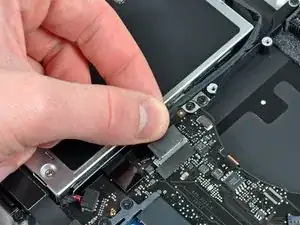

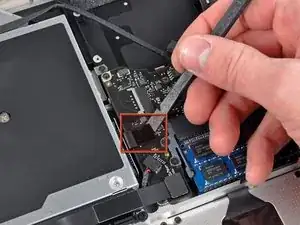

Heble den Stecker am Kabel zum optischen Laufwerk mit dem flachen Ende des Spudgers vom Logic Board weg.
-
-
-

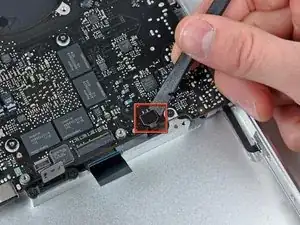

Heble den Stecker zum Tieftöner mit dem flachen Ende des Spudgers gerade aus seinem Anschluss heraus.
-
-
-

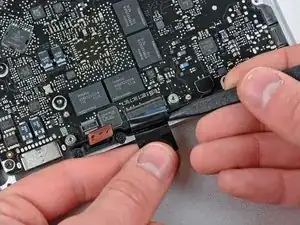

Heble den Stecker am Kabel zur Festplatte/Infrarotsensor mit dem flachen Ende des Spudgers vom Logic Board weg.
-
-
-

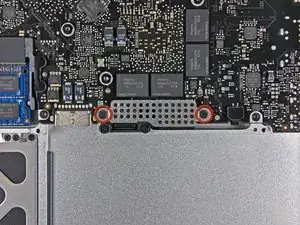

Entferne die beiden 1,5 mm Kreuzschlitzschrauben, mit denen die Kabelabdeckung am Logic Board befestigt ist.
-

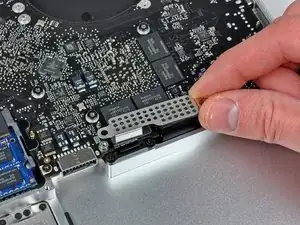

Hebe die Kabelabdeckung aus dem oberen Gehäuse heraus.
-
-
-
Klappe den Sicherungsbügel am ZIF-Anschluss des Tastaturkabels mit dem Fingernagel hoch. Die Verriegelungsklappe befindet sich gegenüber vom Anschluss im Vergleich zum Tastaturkabel. Schiebe deinen Fingernagel darunter und hebe sie senkrecht hoch.
-
Schiebe das Tastaturkabel mit der Spudgerspitze aus seinem Anschluss heraus.
-
-
-

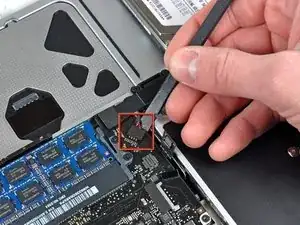

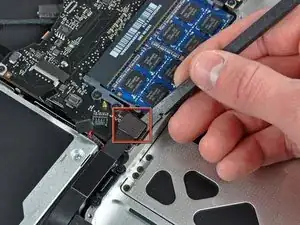

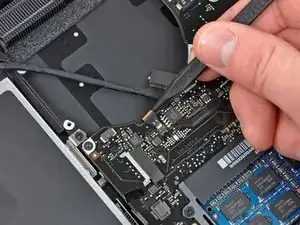

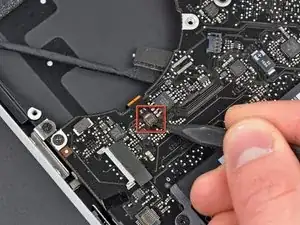

Heble den Stecker am Flachbandkabel zur Akkuanzeige mit dem Spudger vom Logic Board hoch.
-
-
-

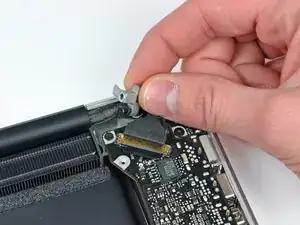

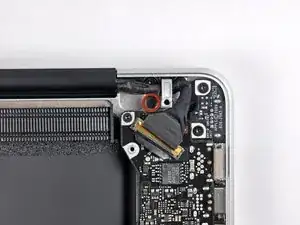

Entferne die einzelne 7 mm Kreuzschlitzschraube, welche den Halter des Displaydatenkabels am oberen Gehäuse befestigt.
-
Entferne den Halter des Displaydatenkabels vom oberen Gehäuse.
-
-
-

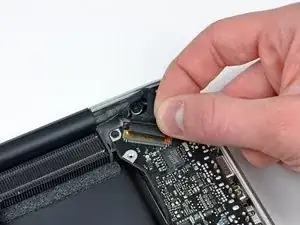

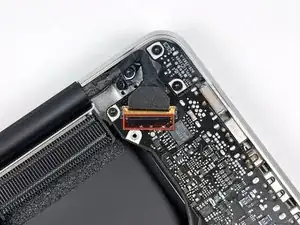

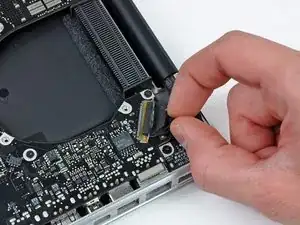

Fasse die Plastikzuglasche an der Verriegelung des Displaydatenkabels und drehe sie zur Seite mit der Gleichspannungsversorgung am Computer.
-
-
-
Klappe den Sicherungsbügel am Flachbandkabel der Tastaturbeleuchtung mit der Spudgerspitze hoch.
-
Ziehe das Flachbandkabel der Tastaturbeleuchtung gerade aus seinem Anschluss heraus.
-
-
-

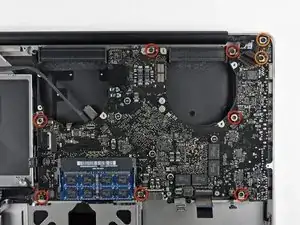

Entferne folgende Schrauben:
-
Sieben 3,3 mm Torx T6 Schrauben, mit denen das Logic Board am oberen Gehäuse befestigt ist.
-
Zwei 8 mm Torx T6 Schrauben, mit denen die Platine der Gleichspannungsversorgung am oberen Gehäuse befestigt ist.
-
-
-

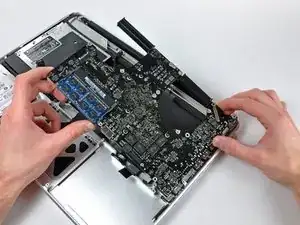

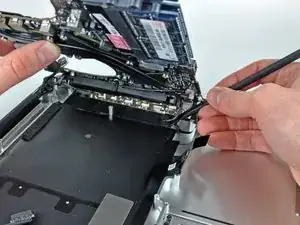

Hebe das Logic Board sorgfältig an der linken Seite an und hole es aus dem oberen Gehäuse heraus. Achte dabei auf die Seite mit den Anschlüssen, die sich möglicherweise verfangen können.
-
-
-

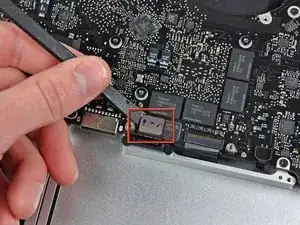

Hebe das Board soweit an, dass du mit einem Spudger das Mikrofon vom oberen Gehäuse hebeln kannst.
-

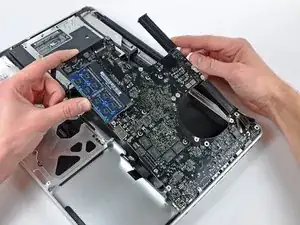

Schiebe das Logic Board von den Anschlussöffnungen weg und hebe die Einheit aus dem oberen Gehäuse heraus.
-
-
-
Schiebe das Logic Board von den Anschlussöffnungen weg und hebe die Einheit aus dem oberen Gehäuse heraus.
-
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
