MacBook Pro (15 Zoll, Mitte 2009, Unibody) linken Lüfter austauschen

Geschrieben von: Walter Galan
  • Kommentare: 5
MacBook Pro (15 Zoll, Mitte 2009, Unibody) linken Lüfter austauschen

Schwierigkeitsgrad

Mittel

Schritte

4

Zeitaufwand

5 - 40 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du den linken Lüfter austauschen kannst.

  1. 2ycdtRrTgDZgPtCG

    • Entferne die folgenden zehn Schrauben, mit denen das untere Gehäuse am oberen Gehäuse befestigt ist:

    • Sieben 3 mm Kreuzschlitzschrauben

    • Drei 13,5 mm Kreuzschlitzschrauben

    May be helpful to have more distinct colors to identify the different screws.

    Victor Caamano -

  2. wyETETuUDDGNPgIh
    wyETETuUDDGNPgIh
    vLOGRGZI2eygR2sJ

    • Hebe das untere Gehäuse mit beiden Händen in der Nähe der Lüftungsöffnung an, damit sich die beiden Clips lösen, mit denen die beiden Gehäuseteile verbunden sind.

    • Entferne das untere Gehäuse und lege es zur Seite.

  3. ZPxvUReQPypdUWKk
    ZPxvUReQPypdUWKk
    xhZYNtYaTWDHjQDY
    SmjqV1cuHpJamYiB

    • Löse den Stecker des linken Lüfters mit dem flachen Ende des Spudgers vom Logic Board.

    • Es ist hilfreich, den Spudger unter das Lüfterkabel zu setzen und dann der Länge nach zu verdrehen, damit sich der Stecker löst.

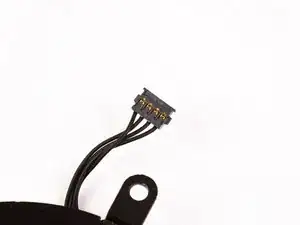

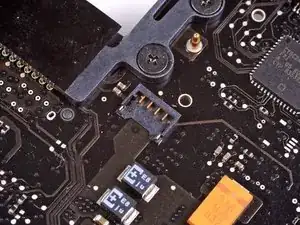

    • Der Anschluss und der Stecker des Lüfters sind im zweiten und dritten Bild zu sehen. Achte darauf, den Plastiksockel des Lüfters beim Abheben des Steckers mit dem Spudger nicht vom Logic Board zu brechen. Möglicherweise sieht das Logic Board im zweiten Bild etwas anders aus, wie bei dir, aber der Lüftersockel ist gleich.

  4. xfaQIvAUCNGT3CiB
    xfaQIvAUCNGT3CiB
    wAmepHKI6nP32fNn

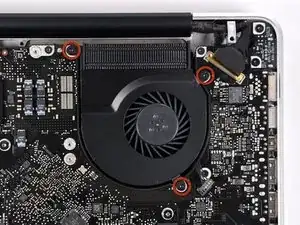

    • Entferne die drei Torx T6 Schrauben, mit denen der linke Lüfter am Logic Board befestigt ist.

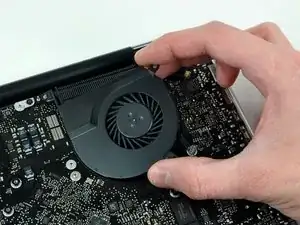

    • Hebe den linken Lüfter aus dem oberen Gehäuse heraus.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Walter Galan

685540 Reputation

4 Kommentare

Connecting the fan to the logic board is unclear. Could you walk through that a little more clearly?

kamoako1 -

When connecting the new fan to the logic board, set the connector piece above its socket on the logic board and then gently press down. It should click together.

k. -

quite easy. i’m very happy with this manual. Though connecting the new fan until it clicks is the most difficult part. thank you!

Oliver -

Great guide, easy work to do! If I can do this, anyone can. If I can do this, someone who does not exist almost can. Not quite! But almost. I was happy to get that squalling and howling old fan out of my MacBook Pro, and thereby to end the squalling I got from my family over the noise it made. Like the old one, the new fan works great, but it is new, and quiet, and I am thankful. Happy customer.

pstewart -
