MacBook Pro (15 Zoll, Mitte 2009, Unibody, 2,53 GHz) Festplatten/Infrarotsensorkabel austauschen

Geschrieben von: Walter Galan
  • Kommentare: 5
MacBook Pro (15 Zoll, Mitte 2009, Unibody, 2,53 GHz) Festplatten/Infrarotsensorkabel austauschen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

Keine Schätzung

Einleitung

Diese Anleitung zeigt dir, wie du das Festplatten/Infrarotsensorkabel austauschen kannst.

  1. YkoEfqbWbrNPgNSB

    • Entferne die folgenden zehn Schrauben, mit denen das Gehäuseunterteil am Gehäuseoberteil befestigt ist:

    • Sieben 3 mm Kreuzschlitzschrauben

    • Drei 13,5 mm Kreuzschlitzschrauben

  2. KmDGlwcxPu6ph3sm

    • Hebe das Gehäuseunterteil mit beiden Händen in der Nähe der Lüftungsöffnung an, damit sich die beiden Clips lösen, mit denen die beiden Gehäuseteile verbunden sind.

    • Entferne das Gehäuseunterteil und lege es zur Seite.

  3. LHeE6iVx3STyDO3D

    • Der Akku ist mit drei Pentalobe Schrauben am oberen Gehäuse befestigt. Sie können mit diesem Spezialschraubendreher entfernt werden.

    • Falls du keinen Pentalobe-Schraubendreher hast, kannst du zur Not auch einen 1,5 mm Schlitzschraubendreher benutzen. Achte darauf, dass der Schraubendreherkopf genau in den Schlitz zwischen zwei der fünf "Punkte" passt, bevor du versuchst, die Schraube zu lösen, da sonst der Schraubenkopf beschädigt werden kann.

    • Falls der Schraubendreherkopf zu lose sitzt, nimm ein größeres Bit und feile es so ab, dass es genau passt, bevor du weitermachst.

    • Wenn du nur die Festplatte ersetzen willst, musst du nicht unbedingt den Schritten 3-7 folgen, um den Akku auszubauen. Allerdings ist es empfehlenswert, vor Reparaturen oder Wartungen immer alle Stromquellen von Elektrogeräten abzutrennen.

    It really depends on how thick the 1.5 mm flathead screwdriver is. I tried a low-cost tool and almost destroyed the screw. So be carefull

    Paul -

    Unfortunately, when I added a second hard drive via these instructions, all went well but Bluetooth is now MIA. Can anyone help?

    Peter Payne -

    I agree...

    I have bought a used MacBook Pro, when problems arise, opening Corps was trying to turn the screw, but with poor quality could not turn a screwdriver, only to ruin the screw. Try to buy ifixit Screwdriver set. Good luck to all and thank you ifixit team for such assistance as ifixit.com. Thank you.

    remjok -

  4. xGAhgZZyYYcDTHGa

    • Entferne die zwei freiliegenden Pentalobe Schrauben an der Oberkante des Akkus.

    The screws holding my battery were all worn out since an earlier removal. So instead of ruining them even more I put some saran wrap on the tip of my pentalobe driver and gently unscrewed them.

    magnus -

    I have a problem with these screw. They a completly warn and I need some new ones to fix the new Battery.

    Does anyone know which thread it is and which length?

    alexanderleith -

  5. Cu1rp51DpHW16GLl

    • Biege die Ausbuchtung am Aufkleber "Warning: Do not remove the battery" mit der Spudgerspitze hoch, um die Pentalobe Schraube darunter zu entfernen.

  6. QphNb6fJqTBD2cYF
    QphNb6fJqTBD2cYF
    cdkwbvUvHl3QeCJg

    • Hebe den Akku an seiner Plastiklasche hoch und schiebe ihn von der langen Kante des oberen Gehäuses weg.

    • Versuche noch nicht, den Akku ganz zu entfernen.

  7. BQ1JtoRMPS3hs3VU

    • Kippe den Akku soweit nach hinten, dass du an den Akkukabelstecker herankommst.

    • Ziehe den Akkukabelstecker aus seinem Anschluss auf dem Logic Board und entferne den Akku aus dem oberen Gehäuse.

    • Wenn du einen neuen Akku einbaust, solltest du ihn gleich nach dem Einbau kalibrieren.

  8. i6RbaPgdvgYfiqIM
    i6RbaPgdvgYfiqIM
    PIFZXlvxZn4jNMlr

    • Entferne die beiden Kreuzschlitzschrauben, mit denen die Festplattenhalterung am oberen Gehäuse befestigt ist.

    • Diese Schrauben bleiben in der Halterung hängen.

    • Hebe die Halterung aus dem oberen Gehäuse heraus.

  9. ZRiWkDhEOHhb12CQ

    • Hebe die Festplatte an ihrer Zuglasche hoch und ziege sie aus dem Rahmen heraus. Achte dabei auf das Kabel, mit dem sie noch mit dem Computer verbunden sind.

  10. 4DHpJYBUMB6MxFVJ
    4DHpJYBUMB6MxFVJ
    Q2QUK3dCpM2t3WP6

    • Ziehe das Festplattenkabel gerade von der Festplatte ab und entferne es.

  11. WKmSROcK5LRjYVkr

    • Entferne folgende vier Kreuzschlitzschrauben, mit denen das Festplatten/Infrarotsensorkabel am oberen Gehäuse befestigt ist:

    • Zwei 1,5 mm Schrauben

    • Zwei 4 mm Schrauben

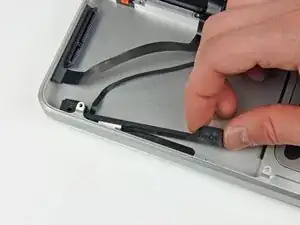

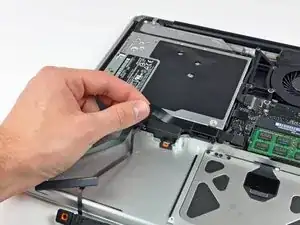

  12. rF6tlmRAmP2MCjGy
    rF6tlmRAmP2MCjGy
    cYtErqKR2QOBTphC

    • Schiebe die Halterung von Festplatte/Infrarotsensor vom Rand des oberen Gehäuses weg.

    • Löse das Festplatten/Infrarotsensorkabel sorgfältig vom oberen Gehäuse ab.

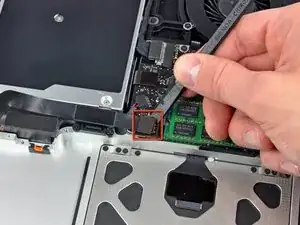

  13. qCSWcDKH1dUM1Yox

    • Heble den Stecker am Kabel zur Festplatte mit dem flachen Ende des Spudgers vom Logic Board weg.

    • Hebe die Einheit von Festplatten/Infrarotsensor aus dem oberen Gehäuse heraus.

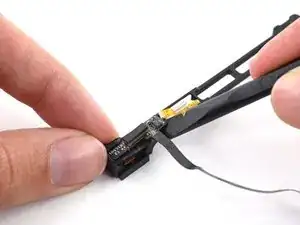

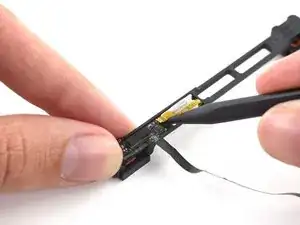

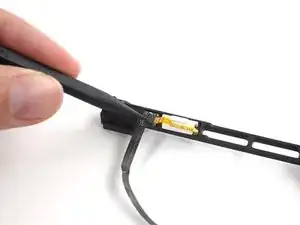

  14. 2doiWoiFdv6ZJlFV
    2doiWoiFdv6ZJlFV
    b2QL2XYSFYBRldXB
    HiEaCnbn3DAjM2uD

    • Dein Ersatzteil kann mit oder ohne die Halterung für den (Front-)Sensor ausgeliefert werden. Wenn sie nicht dabei ist, musst du die Halterung auf das neue Kabel übertragen.

    • Klappe den Sicherungsbügel am ZIF-Verbinder des Festplattenkabels mit der Spudgerspitze hoch.

    • Ziehe das Kabel der Sensorhalterung aus dem ZIF-Verbinder heraus.

    • Heble das Festplattenkabel mit dem flachen Ende des Spudgers von der Sensorhalterung ab.

    • Entferne die Schutzfolie von deinem neuen Festplattenkabel, klebe es auf der Sensorhalterung fest und schließe das Kabel der Sensorhalterung an.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
