MacBook Pro (15 Zoll, Mitte 2009, Unibody, 2,53 GHz) Subwoofer und rechten Lautsprecher austauschen

Geschrieben von: Walter Galan
  • Kommentare: 8
MacBook Pro (15 Zoll, Mitte 2009, Unibody, 2,53 GHz) Subwoofer und rechten Lautsprecher austauschen

Schwierigkeitsgrad

Mittel

Schritte

20

Zeitaufwand

Keine Schätzung

Einleitung

Ist es still auf der rechten Seite deines MacBook Pro? Hier wird gezeigt, wie du die Baugruppe aus Subwoofer und rechtem Lautsprecher austauschen kannst.

  1. YkoEfqbWbrNPgNSB

    • Entferne die folgenden zehn Schrauben, mit denen das Gehäuseunterteil am Gehäuseoberteil befestigt ist:

    • Sieben 3 mm Kreuzschlitzschrauben

    • Drei 13,5 mm Kreuzschlitzschrauben

  2. KmDGlwcxPu6ph3sm

    • Hebe das Gehäuseunterteil mit beiden Händen in der Nähe der Lüftungsöffnung an, damit sich die beiden Clips lösen, mit denen die beiden Gehäuseteile verbunden sind.

    • Entferne das Gehäuseunterteil und lege es zur Seite.

  3. LHeE6iVx3STyDO3D

    • Der Akku ist mit drei Pentalobe Schrauben am oberen Gehäuse befestigt. Sie können mit diesem Spezialschraubendreher entfernt werden.

    • Falls du keinen Pentalobe-Schraubendreher hast, kannst du zur Not auch einen 1,5 mm Schlitzschraubendreher benutzen. Achte darauf, dass der Schraubendreherkopf genau in den Schlitz zwischen zwei der fünf "Punkte" passt, bevor du versuchst, die Schraube zu lösen, da sonst der Schraubenkopf beschädigt werden kann.

    • Falls der Schraubendreherkopf zu lose sitzt, nimm ein größeres Bit und feile es so ab, dass es genau passt, bevor du weitermachst.

    • Wenn du nur die Festplatte ersetzen willst, musst du nicht unbedingt den Schritten 3-7 folgen, um den Akku auszubauen. Allerdings ist es empfehlenswert, vor Reparaturen oder Wartungen immer alle Stromquellen von Elektrogeräten abzutrennen.

    It really depends on how thick the 1.5 mm flathead screwdriver is. I tried a low-cost tool and almost destroyed the screw. So be carefull

    Paul -

    Unfortunately, when I added a second hard drive via these instructions, all went well but Bluetooth is now MIA. Can anyone help?

    Peter Payne -

    I agree...

    I have bought a used MacBook Pro, when problems arise, opening Corps was trying to turn the screw, but with poor quality could not turn a screwdriver, only to ruin the screw. Try to buy ifixit Screwdriver set. Good luck to all and thank you ifixit team for such assistance as ifixit.com. Thank you.

    remjok -

  4. xGAhgZZyYYcDTHGa

    • Entferne die zwei freiliegenden Pentalobe Schrauben an der Oberkante des Akkus.

    The screws holding my battery were all worn out since an earlier removal. So instead of ruining them even more I put some saran wrap on the tip of my pentalobe driver and gently unscrewed them.

    magnus -

    I have a problem with these screw. They a completly warn and I need some new ones to fix the new Battery.

    Does anyone know which thread it is and which length?

    alexanderleith -

  5. Cu1rp51DpHW16GLl

    • Biege die Ausbuchtung am Aufkleber "Warning: Do not remove the battery" mit der Spudgerspitze hoch, um die Pentalobe Schraube darunter zu entfernen.

  6. QphNb6fJqTBD2cYF
    QphNb6fJqTBD2cYF
    cdkwbvUvHl3QeCJg

    • Hebe den Akku an seiner Plastiklasche hoch und schiebe ihn von der langen Kante des oberen Gehäuses weg.

    • Versuche noch nicht, den Akku ganz zu entfernen.

  7. BQ1JtoRMPS3hs3VU

    • Kippe den Akku soweit nach hinten, dass du an den Akkukabelstecker herankommst.

    • Ziehe den Akkukabelstecker aus seinem Anschluss auf dem Logic Board und entferne den Akku aus dem oberen Gehäuse.

    • Wenn du einen neuen Akku einbaust, solltest du ihn gleich nach dem Einbau kalibrieren.

  8. Zh2pOnMrAV5iCHcJ

    • Apple klebt ein kleines Stück durchsichtigen Kunstoffs auf eine Seite des Logic Boards hinter den Stecker des Kamerakabels, um ihn im Anschluss zu befestigen. Wenn du es entfernst, dann achte darauf, dass du keine der oberflächlich befestigten Bauteile auf dem Logic Board beschädigst.

    • Halte ein Ende des Kabelhalters mit einem Finger nach unten, während du das andere Ende mit der Spudgerspitze etwas anhebst und vom Kamerakabelstecker wegdrehst.

    I tried to move the plastic piece, but it seemed risky for someone with no experience like me. It was not hard at all to just peel off the camera cable without messing with the connector, and then, carefully take the optical drive out.

    joaquingoyret -

    Totally agree. Optical drive is easily removed by peeling off camera cable

    John Doyle -

  9. TVvjKBOcMbINxlyB

    • Ziehe das männliche Ende des Kamerakabels gerade von seinem Anschluss weg, um es zu trennen.

    • Ziehe den Stecker parallel zur Oberfläche des Logic Boards und nicht senkrecht zu ihr.

  10. Kqd3ZeFOJnDD6Crc

    • Löse das Kamerakabel aus der Klebeverbindung zum optischen Laufwerk.

  11. IjPEwiE5RtYYvu6j
    IjPEwiE5RtYYvu6j
    viDidjS6wPXYvPkm

    • Dieser Schritt ist nur nötig, wenn dein Display entspiegelt ist. Wenn du ein glänzendes Display hast, dann überspringen ihn.

    • Ziehe das männliche Ende des Bluetooth-Kabels gerade aus seinem Anschluss heraus und trenne es ab.

    • Ziehe den Stecker parallel zur Oberfläche des Logic Boards und nicht senkrecht zu ihr.

    • Heble das Bluetooth-Antennenkabel mit dem flachen Ende des Spudgers aus seinem Anschluss auf der Platine.

  12. YMdXj5NiEBXYWBub
    YMdXj5NiEBXYWBub
    ZOP3GRxTDkMLKIPW

    • Dieser Schritt ist nur nötig, wenn dein Display entspiegelt ist.

    • Entferne die beiden 8 mm Kreuzschlitzschrauben, mit denen der Halter des Bluetooth/Kamerakabels am oberen Gehäuse befestigt ist.

    • Eine der Schrauben bleibt in der Erdungsöse des Bluetooth/Kamerakabels hängen. Wenn du das Display austauschst, musst du diese Schraube auf das neue Display übertragen.

    • Hebe die Haltereinheit des Bluetooth/Kamerakabels aus dem oberen Gehäuse heraus.

  13. U21dsKeHTKvIqVlp

    • Heble den Stecker des optischen Laufwerks mit dem Spudger gerade vom Logic Board weg.

  14. SJJW4cbZDsljflPq

    • Entferne drei 3,5 mm Kreuzschlitzschrauben, mit denen das optische Laufwerk am oberen Gehäuse befestigt ist.

  15. 6hu2sKTENrPKhgqq
    6hu2sKTENrPKhgqq
    eIstg4xvNpaSxdWx

    • Hebe das optische Laufwerk am linken Rand an und ziehe es aus dem Computer heraus.

    • Achte beim Zusammenbau darauf, dass das SATA-Kabel nicht unter dem Logic Board steckenbleibt.

  16. KVTEiPkQZkOWbCZP

    • Trenne den Stecker am Kabel des optischen Laufwerks vom Laufwerk ab.

  17. WpaDEqP5riRW5xDI
    WpaDEqP5riRW5xDI

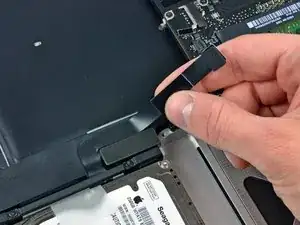

    rCHl1Lfy6YIelRXb

    • Heble den Stecker am Kabel zur Festplatte/Infrarotsensor mit dem flachen Ende des Spudgers vom Logic Board hoch.

    • Hole das Festplattenkabel aus dem Kanal im Subwoofer und rechtem Lautsprecher heraus.

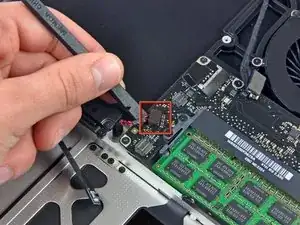

  18. cTBcKcHBRl3YwB2s

    • Heble den Stecker des Subwoofers mit dem flachen Ende des Spudgers gerade vom Logic Board weg.

    i pried from the wrong side and broke the connector. :( is there any way to fix this? I lost 60 percent of my sound. AND THE SUB!!! D:

    Dustin Hoeppner -

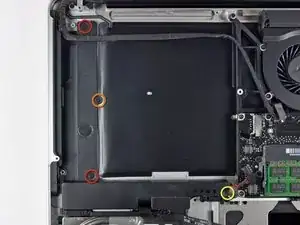

  19. CeGgupEV6GEsyNAy

    • Entferne folgende sechs Kreuzschlitzschrauben, mit denen der Subwoofer und der rechte Lautsprecher am oberen Gehäuse befestigt sind:

    • Zwei 3,2 mm Schrauben

    • Eine 2,6 mm Schraube

    • Eine 5 mm Schraube

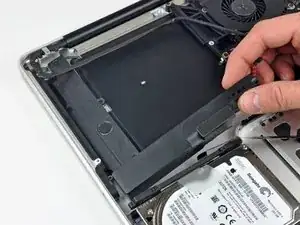

  20. BwBoNsJK2gKWdE4q

    • Hebe die Baugruppe aus Subwoofer und rechtem Lautsprecher aus dem oberen Gehäuse heraus.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
