MacBook Pro (16 Zoll, 2019) Akku tauschen

Schalte deinen Mac ein und starte Terminal.

Kopiere den folgenden Befehl und füge ihn im Terminal ein (oder tippe ihn exakt so ein):

sudo nvram AutoBoot=%00

Drücke die Eingabetaste [return]. Wenn du dazu aufgefordert wirst, gib dein Administratorpasswort ein und drücke erneut [return]. Hinweis: die Return-Taste kann auch mit ⏎ oder "enter" gekennzeichnet sein.

sudo nvram AutoBoot=%03

Entferne sechs P5 Pentalobeschrauben, mit denen die Gehäuseunterseite befestigt ist. Sie haben folgende Längen:

Vier 3,7 mm Schrauben

Zwei 7,3 mm Schrauben

Drücke einen Saugheber nahe an der Vorderkante des unteren Gehäuses zwischen den Schraubenlöchern fest.

Ziehe den Saugheber soweit hoch, dass ein kleiner Spalt unter der Gehäuseunterseite entsteht.

Schiebe die Ecke eines Plektrums in den eben entstandenen Spalt an der Gehäuseunterseite ein.

Schiebe das Plektrum um die nächste Ecke herum und dann bis zur Seitenmitte des MacBooks hoch.

Wiederhole den vorherigen Schritt auf der anderen Seite. Nutze ein Plektrum, um die zweite Raste zu lösen.

Hebe die Vorderkante der Gehäuseunterseite (also die Kante gegenüber den Scharnieren) soweit an, dass du mit den Fingerspitzen hineingreifen und sie gut fassen kannst.

Ziehe die Gehäuseunterseite kräftig zur Vorderkante des MacBooks hin (also weg von den Scharnieren), so dass sich auch die letzte verbliebene Raste öffnet.

Ziehe zuerst an einer, dann an der anderen Ecke.

Entferne die Gehäuseunterseite.

Lege es passend hin und richte die Rasten zum Einschieben nahe an den Displayscharnieren aus. Drücke nach unten und schiebe den Deckel in Richtung der Scharniere. Er sollte nach dem Einrasten anhalten.

Wenn die Rasten fest sitzen und die Gehäuseunterseite gut ausgerichtet ist, dann drücke die Gehäuseunterseite fest nach unten, bis die vier verborgenen Rasten einschnappen. Du solltest diesen Vorgang hören und fühlen können.

Zur Isolation ist ein Aufkleber über der Akkuplatine an der Kante des Logic Boards direkt beim Akku angebracht. Ziehe ihn ab.

Wenn sich der Aufkleber nicht leicht lösen lässt, dann erwärme ihn leicht mit einem iOpener, einem Haartrockner oder einem Heißluftgebläse. Wenn der Kleber weich ist, versuche es erneut.

Ziehe alle eventuell vorhandenen Klebestreifen vom Datenkabel zur Akkuplatine ab.

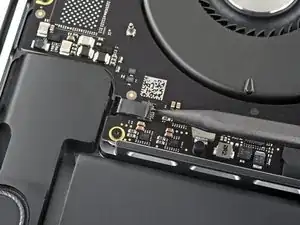

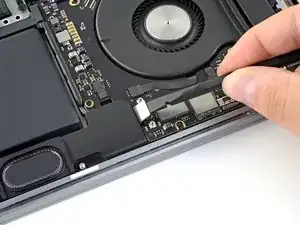

Klappe behutsam den Sicherungsbügel am ZIF-Verbinder des Datenkabels zur Akkuplatine hoch.

Schiebe das Datenkabel zur Akkuplatine aus dem Anschluss auf dem Logic Board heraus und trenne es ab.

Löse das Klebeband über dem Stecker des Akkuplatinen-Datenkabels ab.

Heble die Sicherungsklappe des Steckers am anderen Ende des Akkuplatinen-Datenkabels hoch und trenne ihn ab.

Schiebe das Akkuplatinen-Datenkabel aus seinem Anschluss auf der Akkuplatine heraus und trenne es ab.

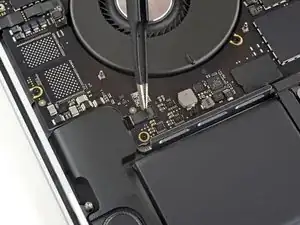

Entferne die 6,7 mm T5 Torx Flachkopfschraube, mit der der Akkusstecker befestigt ist.

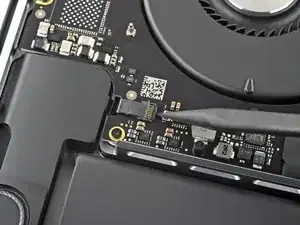

Hebe den Akkustrom-Stecker vorsichtig mit einem Spudger hoch, und trenne so den Akku.

Entferne die beiden 1,8 mm Torx T3 Schrauben, mit denen die Abdeckung der Stecker vom Trackpad- und Tastaturkabel befestigt ist.

Entferne die Abdeckung.

Heble den Trackpadkabelstecker mit dem Spudger senkrecht hoch und trenne ihn vom Logic Board ab.

Erwärme das Flachbandkabel zum Trackpad ein wenig, so dass die Klebeverbindung zum Akku aufgeweicht wird.

Löse das Trackpadkabel behutsam vom Akku ab und biege es aus dem Weg.

Entferne die dreizehn Torx T5 Schrauben, mit denen die Trackpad-Einheit befestigt ist:

Neun 5,8 mm Schrauben

Vier 4,9 mm Schrauben

Klappe das Display ein wenig auf, aber lasse das MacBook immer noch umgekehrt liegen. Die Trackpad-Einheit sollte sich lösen und flach auf dem Display aufliegen.

Ziehe das Flachbandkabel des Trackpads vorsichtig durch seinen Schlitz im Rahmen.

Achte beim Entfernen der Trackpad-Einheit darauf, nicht die neun kleinen Metall-Unterlegscheiben auf den Schraubpfosten zu verlieren. (Sie können leicht abfallen und verloren gehen.)

Entferne die Trackpad-Einheit.

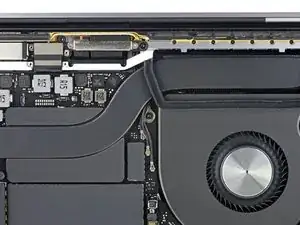

Entferne die beiden 3,5 mm Torx T3 Schrauben, mit denen die Abdeckung über dem Flachbandkabel zur Displayplatine befestigt ist.

Entferne die Abdeckung über dem Flachbandkabel zur Displayplatine.

Entferne die beiden 1,6 mm Torx T3 Schrauben, mit denen die Halterung für den Stecker des Kabels zur Displayplatine befestigt ist.

Entferne die Halterung für den Stecker des Kabels zur Displayplatine.

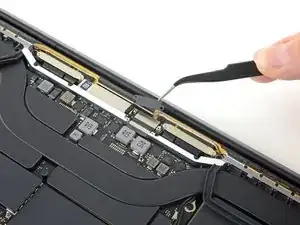

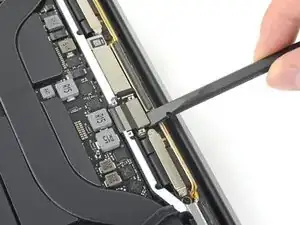

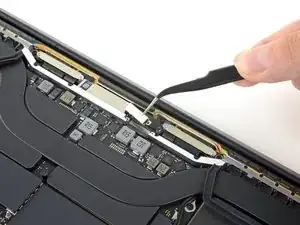

Heble das Flachbandkabel zur Displayplatine gerade aus seinem Anschluss hoch und trenne es von der Displayplatine ab.

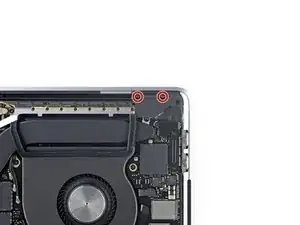

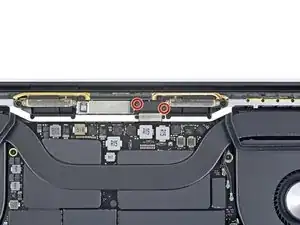

Entferne die vier 2 mm Torx T3 Schrauben, von den Scharnierabdeckungen (zwei auf jeder Seite).

Entferne die beiden Scharnierabdeckungen.

Entferne die beiden 2,4 mm Torx T3 Schrauben, mit denen die Abdeckhalterung an den Steckern der Touch ID und der Kopfhörerbuchse befestigt ist.

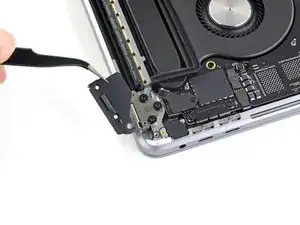

Entferne die Halterung.

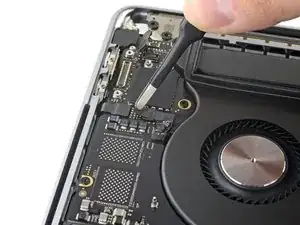

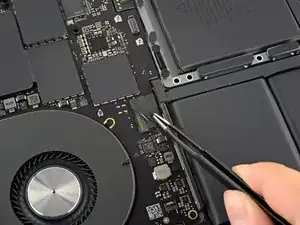

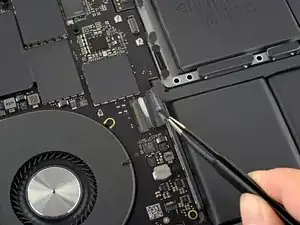

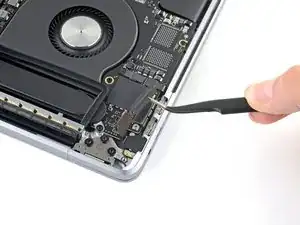

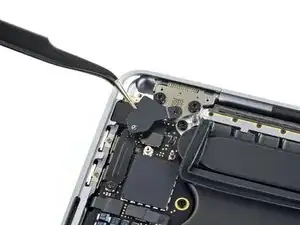

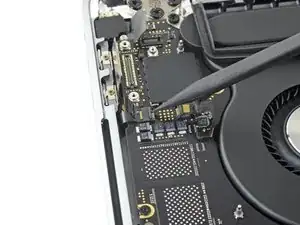

Heble den Stecker am Flachbandkabel der Kopfhörerbuchse gerade vom Logic Board hoch und trenne ihn ab.

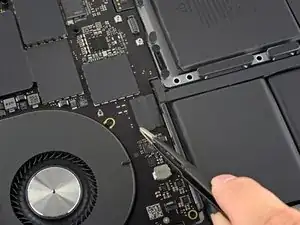

Trenne den Sensor der Einschalttaste und der Touch ID ab, indem du seinen Stecker gerade vom Logic Board hochhebelst.

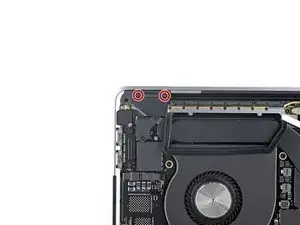

Entferne die beiden 1,5 mm Torx T3 Schrauben, mit denen die Abdeckhalterung der Stecker des Touch Bar Digitizers und des Öffnungswinkelsensors befestigt ist.

Schiebe die Halterung mit einer Pinzette zur Seitenkante des MacBook Pro, bis sie aus der geschlitzten Haltelasche auf dem Logic Board heraus ist.

Entferne die Halterung.

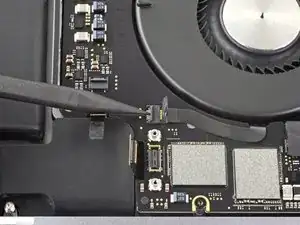

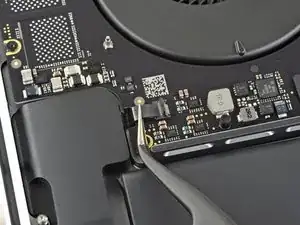

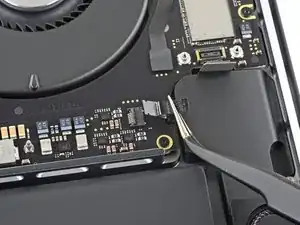

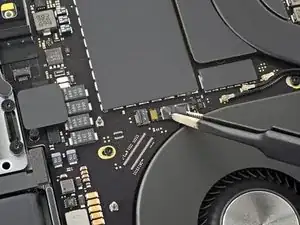

Heble das Kabel des Öffnungswinkelsensors gerade nach oben und trenne es vom Logic Board ab.

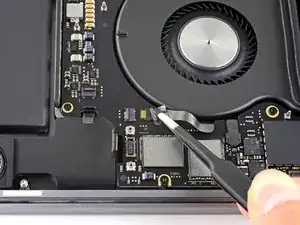

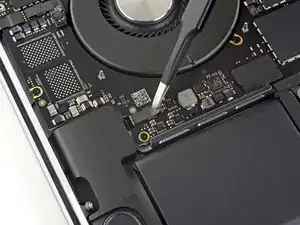

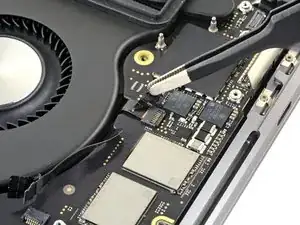

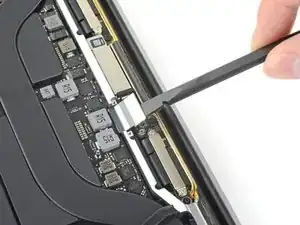

Heble das Kabel des Touch Bar Digitizers gerade nach oben und trenne es vom Logic Board ab.

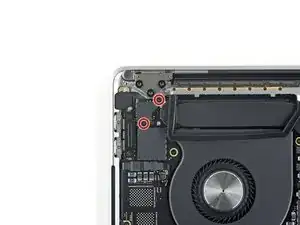

Entferne die beiden 1,9 mm Torx T3 Schrauben, mit denen die Halterung am Stecker des Touch Bar Displaykabels befestigt ist.

Entferne die Halterung.

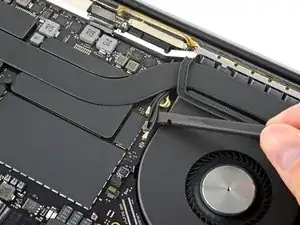

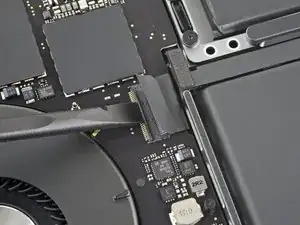

Heble den Stecker am Touch Bar Displaykabel gerade nach oben und trenne ihn vom Logic Board ab.

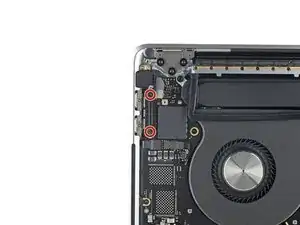

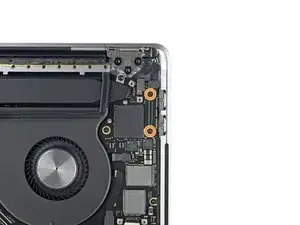

Entferne folgende Torx T3 Schrauben:

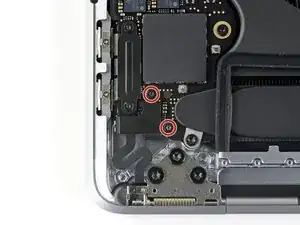

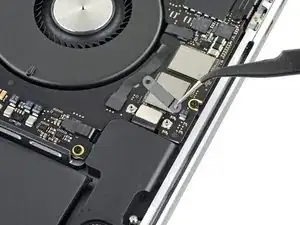

Zwei 1,3 mm Schrauben, mit denen die Abdeckung über dem Thunderbolt-Flachbandkabel auf der linken Seite befestigt ist.

Zwei weitere 1,3 mm Schrauben, mit denen die Abdeckung über dem Thunderbolt-Flachbandkabel auf der rechten Seite befestigt ist.

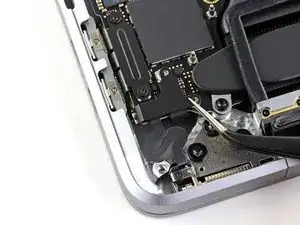

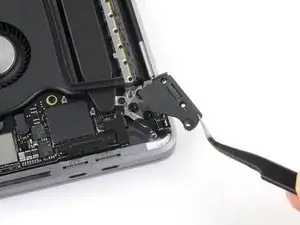

Entferne die Abdeckhalterungen von beiden Thunderbolt-Kabelanschlüssen.

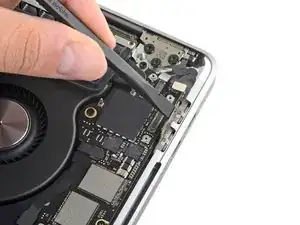

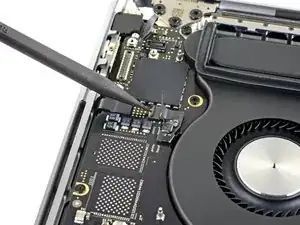

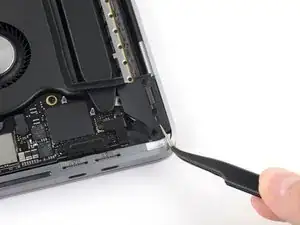

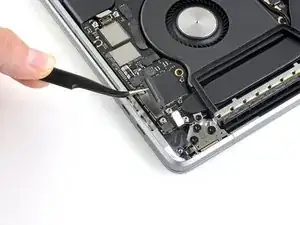

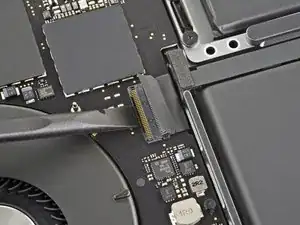

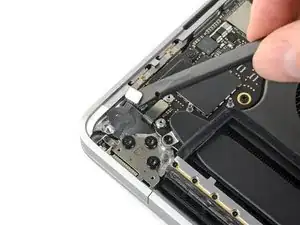

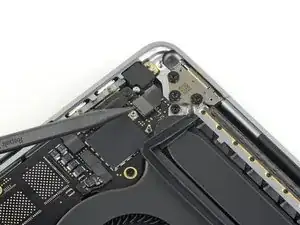

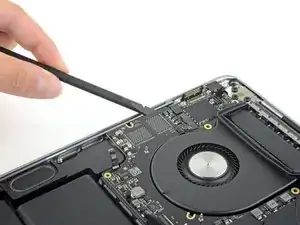

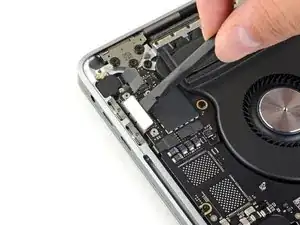

Trenne das linksseitige Thunderbolt-Kabel, indem du es mit einem Spudger gerade vom Logic Board hochhebelst.

Heble von der Innenkante her, direkt beim Lüfter.

Schiebe den Flachbandkabelstecker vorsichtig zur Seite, damit er beim Ausbau des Logic Boards nicht im Weg ist.

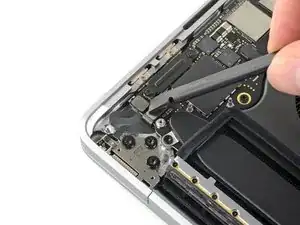

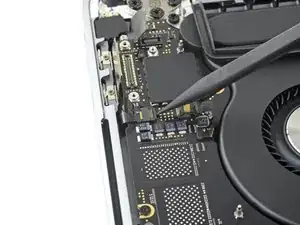

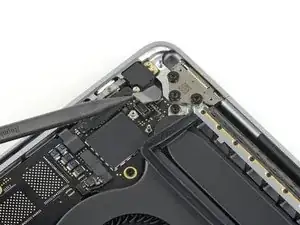

Wiederhole diesen Vorgang, um den Thunderbolt-Kabelstecker auf der gegenüberliegenden Seite abzutrennen.

Schiebe den Flachbandkabelstecker vorsichtig zur Seite, damit genug Platz da ist, um das Logic Board zu entfernen, ohne dass es hängen bleibt.

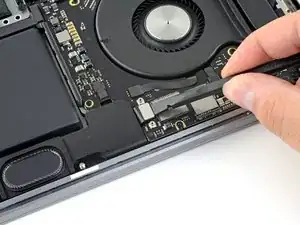

Ziehe das Klebeband vom Tastaturkabelstecker ab.

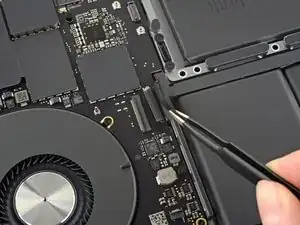

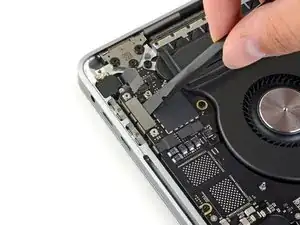

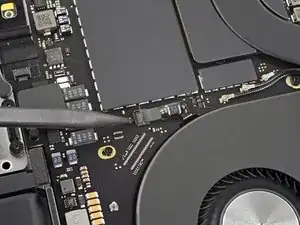

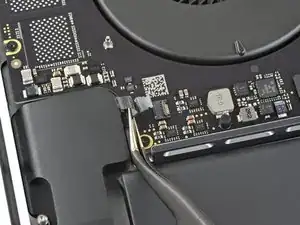

Hebe mit einem Spudger den langen Sicherungsbügel am ZIF-Verbinder des Tastaturkabels vorsichtig hoch.

Ziehe das Tastaturkabel aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Ziehe in Richtung des Kabels.

Ziehe, wenn möglich, an dem am Kabel befestigten Klebeband und nicht am Kabel selbst, damit es nicht beschädigt wird.

Ziehe das Klebeband vom Stecker des linken Lautsprechers zurück.

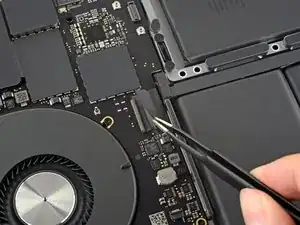

Heble den Sicherungsbügel am ZIF-Verbinder des linken Lautsprecherkabels zum Öffnen gerade vom Logic Board nach oben.

Ziehe das Kabel zum linken Lautsprecher vom Logic Board weg, bis es sich aus dem Anschluss löst.

Ziehe, wenn möglich, an dem am Kabel befestigten schwarzen Klebeband und nicht am Kabel selbst, damit das Kabel nicht beschädigt wird.

Ziehe das Klebeband vom Stecker des rechten Lautsprechers zurück.

Heble den Sicherungsbügel am ZIF-Verbinder des rechten Lautsprecherkabels zum Öffnen gerade vom Logic Board nach oben.

Ziehe das Kabel zum rechten Lautsprecher vom Logic Board weg, bis es sich aus dem Anschluss löst.

Ziehe, wenn möglich, an dem am Kabel befestigten schwarzen Klebeband und nicht am Kabel selbst, damit das Kabel nicht beschädigt wird.

Ziehe das Klebeband vom ersten Stecker der Tastaturbeleuchtung zurück.

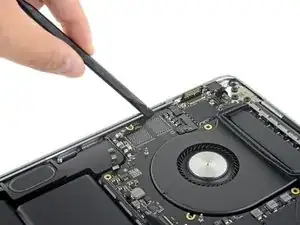

Heble den Sicherungsbügel am ZIF-Verbinder der Tastaturbeleuchtung zum Öffnen gerade vom Logic Board nach oben.

Ziehe das Kabel zur Tastaturbeleuchtung vom Logic Board weg, bis es sich aus dem Anschluss löst.

Ziehe, wenn möglich, an dem am Kabel befestigten schwarzen Klebeband und nicht am Kabel selbst, damit das Kabel nicht beschädigt wird.

Biege das Kabel vom Anschluss weg, so dass der Weg für das Logic Board frei wird.

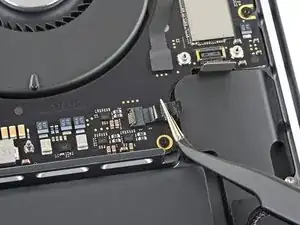

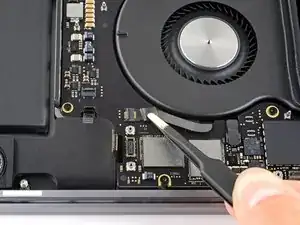

Ziehe das Klebeband vom rechten Lüfterstecker zurück.

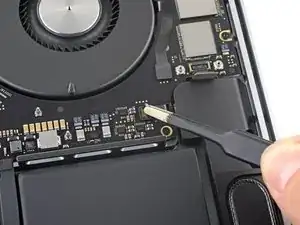

Heble den Sicherungsbügel am ZIF-Verbinder des rechten Lüftersteckers zum Öffnen gerade vom Logic Board nach oben.

Ziehe das Kabel zum rechten Lüfter vom Logic Board weg, bis es sich aus dem Anschluss löst.

Ziehe, wenn möglich, an dem am Kabel befestigten schwarzen Klebeband und nicht am Kabel selbst, damit das Kabel nicht beschädigt wird.

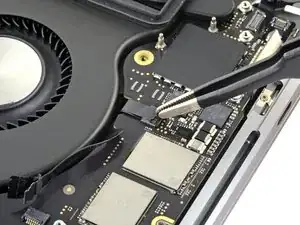

Ziehe das Klebeband vom linken Lüfterstecker zurück.

Heble den Sicherungsbügel am ZIF-Verbinder des linken Lüftersteckers zum Öffnen gerade vom Logic Board nach oben.

Ziehe das Kabel zum linken Lüfter vom Logic Board weg, bis es sich aus dem Anschluss löst.

Ziehe, wenn möglich, an dem am Kabel befestigten schwarzen Klebeband und nicht am Kabel selbst, damit das Kabel nicht beschädigt wird.

Ziehe das Klebeband vom zweiten Stecker der Tastaturbeleuchtung zurück.

Heble den Sicherungsbügel am ZIF-Verbinder der Tastaturbeleuchtung zum Öffnen gerade vom Logic Board nach oben.

Ziehe das Kabel zur Tastaturbeleuchtung vom Logic Board weg, bis es sich aus dem Anschluss löst.

Ziehe, wenn möglich, an dem am Kabel befestigten schwarzen Klebeband und nicht am Kabel selbst, damit das Kabel nicht beschädigt wird.

Ziehe das Klebeband vom Stecker der Mikrofonbaugruppe zurück.

Heble den Sicherungsbügel am ZIF-Verbinder der Mikrofonbaugruppe zum Öffnen gerade vom Logic Board nach oben.

Ziehe das Kabel zur Mikrofonbaugruppe vom Logic Board weg, bis es sich aus dem Anschluss löst.

Ziehe, wenn möglich, an dem am Kabel befestigten schwarzen Klebeband und nicht am Kabel selbst, damit das Kabel nicht beschädigt wird.

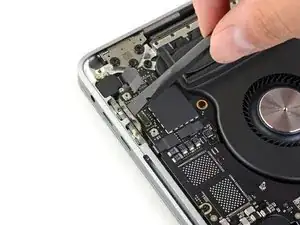

Drehe die einzelne 2,9 mm Torx T5 Schraube heraus, welche das Antennenbündel befestigt.

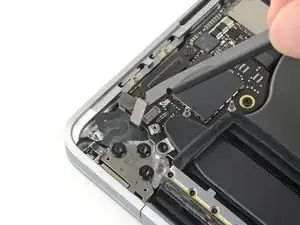

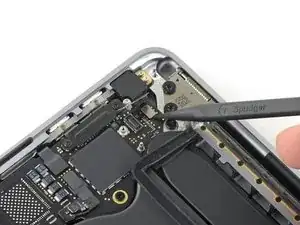

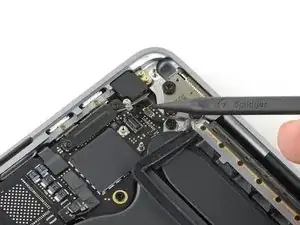

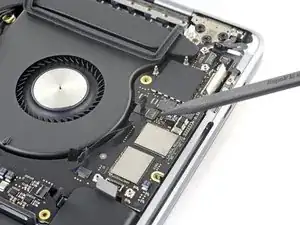

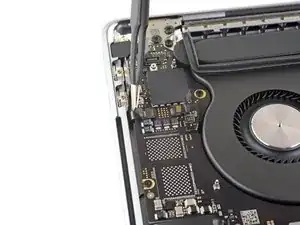

Heble jedes der drei Antennenkabel einzeln gerade nach oben und trenne es ab.

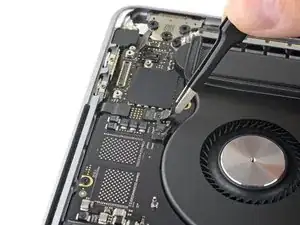

Schiebe eine Pinzette oder das flache Ende eines Spudgers unter jedes einzelne Kabel nahe an den Anschluss heran, drehe oder heble es dann behutsam und trenne es ab.

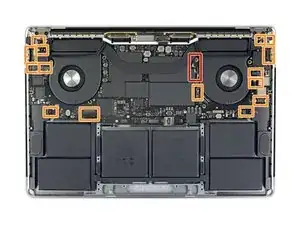

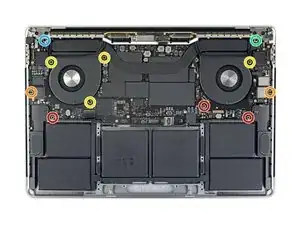

Entferne alle elf Schrauben, mit denen die Logic Board-Einheit befestigt ist:

Drei 3,3 mm Torx T3 Schrauben

Zwei 3,6 mm Torx T5 Schrauben

Vier 2,9 mm Torx T5 Schrauben

Eine 4 mm Torx T8 Schraube

Eine 4 mm Torx T8 Schraube mit breitem Kopf

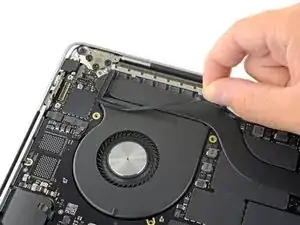

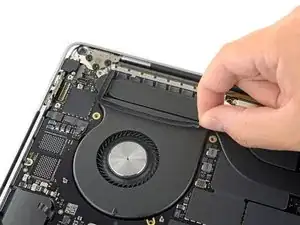

Ziehe den Vibrations-Dämpfungsstreifen aus Gummi vom Lüfter zurück (aber löse ihn nicht ganz ab).

Erwärme ihn ein wenig, falls nötig, mit einem iOpener, einem Haartrockner oder einem Heißluftgebläse, damit der Kleber weich wird und sich der Streifen leichter lösen lässt.

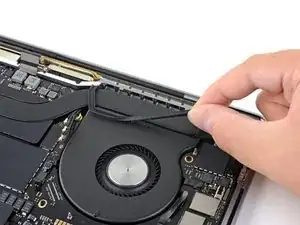

Wiederhole das Ganze für den Dämpfungsstreifen am anderen Lüfter.

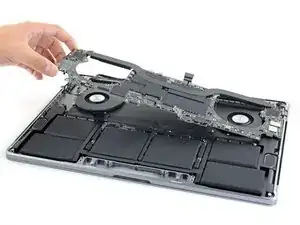

Hebe das Logic Board von der linken Seite her an und entferne es.

Führe das Antennenkabelbündel durch die Öffnung zwischen Logic Board und Kühlkörper. Achte darauf, dass alles gut passt, wenn du das Logic Board absenkst.

Achte darauf, dass keines der Kabel beim Einbau unter dem Board eingeklemmt wird. Überprüfe jede einzelne der fünfzehn markierten Stellen.

Entferne die 5,1 mm Torx T5 Schraube, welche die Akkuplatine befestigt.

Lege ein Stück Alufolie zwischen das Display und die Tastatur, um dein Display während der Reparatur zu schützen.

Benutze zusätzlich Malerklebeband, um den Bereich unter dem Trackpad so gut wie möglich abzukleben. Du kannst außerdem eine Schicht saugfähiges Küchenpapier direkt unter den Bereich des Trackpads legen, um überschüssigen Klebstoffentferner aufzunehmen.

Lege den hinteren Rand (mit den Scharnieren) des MacBooks auf ein Buch oder einen Schaumstoffblock, damit er ein paar Zentimeter höher liegt. So kannst du kontrollieren, wie der Klebstoffentferner fließt.

Dein MacBook Pro ist nun optimal vorbereitet, jetzt bist du an der Reihe.

Trage bei der Verwendung des Klebstoffentferners eine Schutzbrille. (Im Kit ist eine Schutzbrille enthalten.)

Trage keine Kontaktlinsen ohne eine Schutzbrille.

In deinem Kit sind auch Schutzhandschuhe enthalten. Um deine Hände vor eventuellen Reizungen zu schützen, solltest du sie jetzt anziehen.

Ziehe den schwarzen Gummistopfen von dem Fläschchen mit Klebstoffentferner ab.

Schneide die verschlossene Applikatorspitze mit einer Schere ab.

Träufle einige Tropfen des Klebstoffentferners gleichmäßig unter die beiden rechten Akkuzellen, beginne an dem Rand, der dem Lüfter am nächsten ist.

Träufle ein paar weitere Tropfen zwischen die beiden Akkuzellen auf der rechten Seite, so dass der Klebstoffentferner unter die untere Akkuzelle fließen kann.

Warte etwa 2 Minuten, bis der flüssige Klebstoffentferner unter die Akkuzelle eingedrungen ist und den Kleber aufgeweicht hat, bevor du mit dem nächsten Schritt fortfährst.

Nach ein paar Minuten kannst du die Ecke einer Plastikkarte unter den Akku schieben, fange dabei an der Unterkante der unteren ganz rechts liegenden Zelle an.

Bewege die Karte hin und her und schiebe sie ganz unter beide Akkuzellen.

Hebe die Zellen an, um sie ganz vom Kleber zu lösen, aber entferne sie noch nicht aus deinem MacBook Pro.

Lasse vorläufig eine Plastikkarte unter den Akkuzellen stecken, damit sich der Kleber nicht wieder verbinden kann, während du mit dem nächsten Schritt weitermachst.

Gehe zur linken Seite des MacBook Pro über und wiederhole die vorherigen Schritte, um zwei weitere Akkuzellen abzulösen.

Lasse auch hier vorläufig eine zweite Plastikkarte stecken.

Träufle ein paar Tropfen Klebstoffentferner an der Oberkante der beiden mittleren Akkuzellen entlang.

Achte auf Lecks und träufle wenn nötig mehr Klebstoffentferner auf die Seitenkanten.

Nach ein paar Minuten kannst du die erste Plastikkarte herausziehen und eine Ecke unter die Oberkante von einer der mittleren Akkuzellen schieben.

Bewege die Karte hin und her und schiebe sie unter die Akkuzelle, bis sich der gesamte Kleber löst.

Ziehe die zweite Plastikkarte heraus und wiederhole den vorherigen Schritt bei der übrigen mittleren Akkuzelle.

Wenn du Schwierigkeiten dabei hast, die Karte unter die Akkuzellen zu schieben, kannst du es auch mit einem Stück Zahnseide oder sehr dünnem Draht versuchen. Ziehe ihn mit einer Sägebewegung hin und her, um den Kleber zu durchtrennen.

Hebe den Akku an und entferne ihn.

Größere Klebestreifen kannst du mit einer Pinzette oder deinen Fingern abziehen (trage dabei aber Handschuhe!).

Kleinere Klebereste kannst du mit einem Kunststoffwerkzeug abkratzen und dann den darunterliegenden Bereich mit Klebstoffentferner oder Isopropylalkohol reinigen. Wische immer nur in eine Richtung (und nicht hin und her) bis das Gehäuse sauber und gut für den neuen Akku vorbereitet ist.

Das kann eine Weile dauern, also übe dich in Geduld.

Wenn bei deinem Akku bereits Klebestreifen auf der Unterseite vorinstalliert sind, drehe ihn um und löse die Schutzfolien vorsichtig ab, um den Kleber freizulegen. Wenn dein Akku ohne Klebestreifen geliefert wurde, klebe dünnes doppelseitiges Klebeband wie zum Beispiel Tesa 61395 an den Akku, damit er befestigt werden kann.

Richte den Akku sorgfältig aus und setze ihn an seinen Platz.

Drücke jede Akkuzelle 5-10 Sekunden lang im unteren Gehäuse fest.
