MacBook Pro 13" (zwei Thunderbolt Anschlüsse, 2020) Displayeinheit tauschen

Wenn dein MacBook Pro macOS Big Sur 11.1 oder eine neuere Version verwendet, kann es sein, dass das Deaktivieren des automatischen Startvorgangs nicht funktioniert. Du kannst trotzdem fortfahren, aber du solltest dann den Akku abtrennen, sobald das Gerät geöffnet ist.

Verwende einen P5 Pentalobe Schraubendreher, um die sechs Schrauben des Untergehäuses zu lösen:

Zwei 6,8 mm Schrauben

Zwei 5,3 mm Schrauben

Zwei 3,4 mm Schrauben

Setze einen Saugheber auf das Untergehäuse, und zwar nahe der vorderen Mitte deines MacBook Pro.

Hebe den Saugnapf hoch, um eine kleine Lücke zwischen dem Untergehäuse und dem Rahmen zu schaffen.

Führe eine Ecke eines Plektrums in den Spalt zwischen Untergehäuse und Rahmen ein.

Schiebe das Plektrum die nächstgelegene Ecke herum und ungefähr zur Hälfte der Seite des Gehäuses nach oben.

Wiederhole den vorhergehenden Schritt auf der gegenüberliegenden Seite, in dem du das Plektrum erneut unter das Untergehäuse einsetzt und an der Seite nach oben schiebst, um die zweite Klammer zu lösen.

Setze erneut das Plektrum ein und zwar unter der Vorderkante des Untergehäuses, in der Nähe von einem der beiden vorderen mittigen Schraubenlöcher.

Drehe das Plektrum kräftig an der einen Seite nach oben, um die dritte Klammer zu lösen, mit der das Untergehäuse am Rahmen befestigt ist.

Wiederhole diesen Schritt bei dem anderen mittigen Schraubenloch, um die vierte Klammer zu lösen.

Ziehe das Untergehäuse fest in Richtung der Vorderseite des MacBook (von den Scharnieren weg), um die letzten Klammern zu lösen, mit denen das Untergehäuse befestigt ist.

Entferne das untere Gehäuse.

Positioniere das Untergehäuse und richte die Schiebeclips nahe am Displayscharnier aus. Drücke das Gehäuse nach unten und schiebe es zum Scharnier. Sobald die Klammern greifen, lässt sich das Gehäuse nicht weiter schieben.

Sobald die Klammern eingerastet sind und die Bodenplatte exakt positioniert ist, drücke das Gehäuse fest nach unten, damit die vier versteckten Klammern darunter einrasten. Du hörst dabei die Klickgeräusche der Befestigungsclips, wenn sie einrasten.

Ziehe vorsichtig das große Stück Klebeband ab, das den Akkustecker am Rand des Logic Boards ganz nah am Akku abdeckt.

Entferne das Klebeband.

Ziehe vorsichtig das kleine Stück Klebeband ab, mit dem der Stecker des Datenkabels an der Akkuplatine abgedeckt ist.

Mit der Spitze eines Spudgers kannst du jetzt die kleine schwarze Verriegelung umklappen, mit der das Kabel im Anschluss gesichert ist.

Schiebe das Datenkabel der Akkuplatine aus seinem Anschluss heraus, um es abzutrennen.

Schiebe es parallel zum Logic Board in Richtung des Kabels.

Biege das Datenkabel der Akkuplatine zur Seite, so dass es nicht mehr im Weg ist.

Nimm einen T5 Torx-Schraubendreher und entferne die 3,7 mm Flachkopfschraube vom Stecker der Stromversorgung am Akku.

Hebe jetzt den Stecker am Akkuanschluss mit einem Spudger vorsichtig an und trenne dadurch den Akku ab.

Hebe den Stecker so hoch an, dass er auch wirklich vom Anschluss getrennt bleibt. Wenn es im Laufe der Reparatur versehentlich zu einem Kontakt kommt, könnte dein MacBook Pro dadurch beschädigt werden.

Entferne die vier 3,3 mm Torx T3 Schrauben, mit denen die Kunststoffabdeckungen über den Displayscharnieren befestigt sind.

Entferne die beiden Kunststoffabdeckungen über den Scharnieren.

Entferne die beiden 3,1 mm Torx T3 Schrauben, mit denen die Aluminiumabdeckung über dem Displayhauptkabel befestigt ist.

Entferne die Abdeckung.

Entferne die beiden 1,7 mm Torx T3 Schrauben, mit denen die Aluminiumabdeckung über dem Stecker des Displaykabels befestigt ist.

Entferne die Abdeckung.

Heble das Flachbandkabel zur Displayplatine gerade aus seinem Anschluss hoch und löse es von der Platine ab.

Entferne die vier 1,5 mm Torx T3 Schrauben, mit denen die beiden Aluminiumabdeckungen auf den beiden Displaykabelsteckern befestigt sind.

Entferne die beiden Aluminiumabdeckungen mit einer Pinzette.

Entferne die vier 3,3 mm Torx T5 Schrauben (zwei auf jeder Seite), mit denen die Antennenkabeleinheit befestigt ist.

Entferne auch die zwölf 1,1 mm P2 Pentalobe Schrauben (sechs auf jeder Seite), mit denen der Rest der Antennenkabeleinheit befestigt ist.

Entferne die Kunststoffabdeckung über dem Antennenkabel mit einer Pinzette.

Heble die beiden Antennen-Koaxialkabel gerade hoch und trenne sie behutsam vom Logic Board ab.

Schiebe eine Pinzette oder einen Spudger unter jedem Kabel so nahe wie möglich an den Anschluss heran, verdrehe behutsam das Werkzeug oder heble damit, bis sich das Kabel löst.

Entferne die 3,7 mm Torx T5 Schraube, mit der die beiden Antennen-Koaxialkabel am Logic Board befestigt sind.

Heble die Antennenkabeleinheit mit einem Plektrum an den gezeigten Stellen heraus.

Entferne vorsichtig die Antennenkabeleinheit, wobei du gleichzeitig das Antennenkabelbündel unter dem Wärmeableitrohr durchführst.

Entferne die Antennenkabeleinheit.

Entferne die vier 3,9 mm T3 Torx Schrauben, mit denen die Federscharniere der beiden Displaykabel befestigt sind.

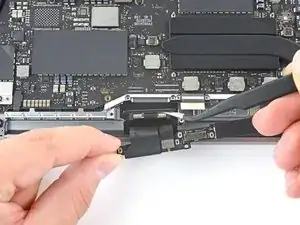

Fasse die linke Seite der Displaykabeleinheit und ziehe sie zum unteren Ende des MacBook und weg vom Federscharnier.

Ziehe das Federscharnier des Displaykabels mit Hilfe einer Pinzette aus seiner Fassung.

Wiederhole diesen Schritt beim rechten Federscharnier der Displaykabeleinheit.

Halte das Display mit einer Hand fest, während du die drei T8 Torx Schrauben vom unteren Displayscharnier entfernst.

Entferne die restlichen drei T8 Torx Schrauben von der oberen Displayhalterung.

Drücke beide Hälften des MacBooks Pro zusammen, so dass du die Scharnierhalterungen aus ihren Vertiefungen im Rahmen befreien kannst.

Drücke den Hauptteil des Computers von dir weg und gleichzeitig das Display zu dir, so dass sich die beiden Teile voneinander lösen.

Entferne das Display und achte dabei darauf, dass sich keine Kabel verfangen.
