Macbook Air (M2 2022) Logic Board und Chip Identifikation

Geschrieben von: Arthur Shi
Veröffentlicht: 19/07/22
  • Kommentare: 11

Macbook Air (M2 2022) Logic Board und Chip Identifikation

Veröffentlicht: 19/07/22

Teardown

Einleitung

Hier ist ein Überblick über das Logic Board und die Chip Identifikation von Apples MacBook Air mit M2 Chip (2022). Die Fotos stammen von iFixits Teardown des Gerätes.

Herzlichen Dank an unser Mitglied CChin für seine Beiträge!

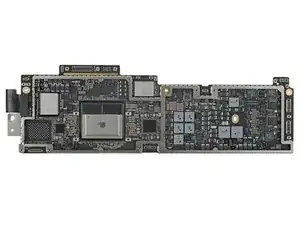

  1. 1A2NHYEY6dJcUcd4
    1A2NHYEY6dJcUcd4
    TEmsOVMZfDXDPnNw
    lF5qaW1tqJwGmmYl

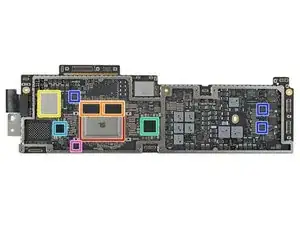

    • IC Identifikation Teil 1:

    • Apple APL1109 / 339S01067 M2 64-bit octa-core Applikationsprozessor mit GPU

    • SK hynix H58G56AK6HX052 4 GB LPDDR5 SDRAM Speicher

    • SK hynix HN3T1BA4GAX170 256 GB NAND Flashspeicher

    • Apple APL109C / 343S00554 Leistungsmanager

    • Apple APL109D / 343S00555 Leistungsmanager

    • Macronix MX25S6473F 8 MB serieller NOR Flashspeicher

    • Vermutlich STMicroelectronics serieller EEPROM Speicher

  2. EAHcYftkFxSYEl5V
    EAHcYftkFxSYEl5V
    iCMaTukPiCS2EsjT

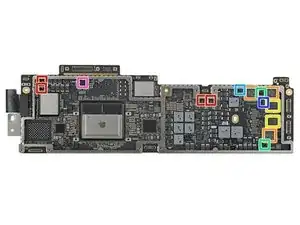

    • IC Identifikation Teil 2:

    • Texas Instruments SN012776B0 Audioverstärker

    • Texas Instruments CD3217B13 USB-C Controller mit Lademanager

    • Vermutlich Apple Thunderbolt 3 Treiber

    • Vermutlich Texas Instruments USB 2.0 zweifach Repeater

    • GigaDevice GD25Q80E 1 MB serieller NOR Flashspeicher

    • Winbond W25Q80DV 1 MB serieller NOR Flashspeicher

    • Texas Instruments TPS65157B0 Leistungsmanager für das Display

    Likely Apple Thunderbolt 3 redriver

    -> if it is apple design, the chip marking should be with Apple logo or with Apple's part number such as APLXXXX/33XSXXXX etc. From the the chip marking, most likely, it is is customized part from existing suppliers.

    JJ Wu -

    Did you find Audio Codec chip somewhere? I think there should be one based on that you found 'Cirrus Logic CS42L84A-CWZ Audio Codec' chip in Macbook Pro 14" 2021

    Zoltan -

  3. P4ShWUAYSoUGHwFQ
    P4ShWUAYSoUGHwFQ
    fi6Tg3QLopZ4luEg

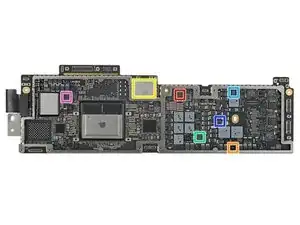

    • IC Identifikation Teil 3:

    • Texas Instruments LP8548B1 LCD Treiber für die Hintergrundbeleuchtung

    • Renesas RAA489900A6 Akkumanager

    • USI 339S01013 WiFi 802.11a/b/g/n/ac / Bluetooth 5.0 Modul

    • Vermutlich Renesas PWM Leistungsmanager

    • Analog Devices LT8642-1 10 A Abwärtskonverter

    • Texas Instruments TPS621371 DC-DC Konverter

    • NXP Semiconductor SN210V NFC Kontroller mit Sicherheitselement

    Das MacBook Air M2 hat auch WLAN AX. (Unterstützte PHY-Modi: 802.11 a/b/g/n/ac/ax) Dies nur als zusätztliche Information da es in dem Text anscheinend fehlt...

    Carsten Pauer -

  4. YsBWd4UGusZ6vGNF
    YsBWd4UGusZ6vGNF
    ZFsRSGZlimZ3bZLb

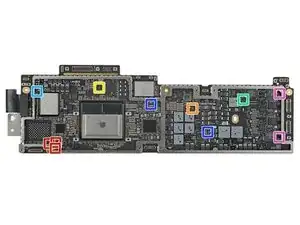

    • IC Identifikation Teil 3:

    • Texas Instruments TPS259570DSG elektronische Sicherung mit Überspannungsschutz

    • Texas Instruments TPS259461LRPW 5.5 A elektronische Sicherung

    • Renesas SLG461xx Signalmischer

    • Renesas SLG46108 Signalmischer

    • Vermutlich Renesas SLG46108 Signalmischer

    • onsemi NCS333A Einfach-Operationsverstärker

    • Texas Instruments TPD4S311A USB-C Anschluss-Schutz

  5. DUXYQfS54euHOnHO
    DUXYQfS54euHOnHO
    Y4BBYbIe2K2Ucvv6

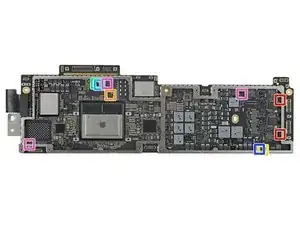

    • IC Identifikation Teil 5:

    • Texas Instruments TVS2200 Überspannungsschutz

    • Vermutlich Renesas SLG59M1777V Lastschalter

    • Texas Instruments TPS72748 250 mA / 4,8 V LDO Regulator

    • Likely Renesas SLG59M1460V 2.0 A Lastschalter

    • Vermutlich Renesas 1 A zweifach Lastschalter

    • Vermutlich Renesas Lastschalter

    • Nexperia 74AVC1T45 Spannungspegelumsetzer/Transceiver

  6. dCHbS3AygW6J63QS
    dCHbS3AygW6J63QS
    LNTfIPgJpqnryJTJ

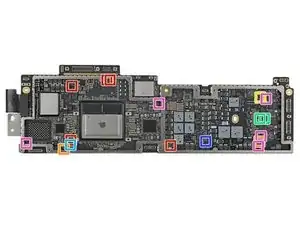

    • IC Identifikation Teil 5:

    • Nexperia LSF0101 1-Bit vielfach Spannungspegelwandler

    • Nexperia LSF0102 2-Bit vielfach Spannungspegelwandler

    • Texas Instruments LSF0102 2-Kanal vielfach Spannungspegelwandler

    • Nexperia 74AVC2T245 2-Bit-Übersetzungs-Transceiver

    • Nexperia 74AVC4T774 4-Bit-Übersetzungs-Transceiver

    • Diodes Incorporated 74LVC1G17FS3-7 einfach Schmitt-Trigger Puffer

    • Nexperia 74AUP1G17 Schmitt-Trigger Puffer

  7. kre4wDMgyEnMCGrE
    kre4wDMgyEnMCGrE
    PWOb4ZohJiYOldbn

    • IC Identifikation Teil 7:

    • Texas Instruments SN74AUP1G07 Einfach-Puffer

    • Nexperia 74AUP1G34 Einfach-Puffer

    • Nexperia 74AUP2G07 Zweifach-Puffer

    • Nexperia 74AUP1G08 single 2-input AND gate

    • Nexperia 74AUP1G00 einfach Doppeleingangs- NAND Gatter

    • Texas Instruments SN74AUP1G32 einfach Doppeleingangs-ODER-Gatter

    • Nexperia 74AUP1G04 Einfach-Inverter

  8. XafYUPmBKgqt6eKH
    XafYUPmBKgqt6eKH
    PGDWV3Gxuj1qqVDY

    • Sensor-IC Identifikation:

    • Bosch Sensortec 6-Achsen MEMS Beschleunigungssensor und Gyroskop

Tinte & Feder

Arthur Shi

Mitglied seit: 03/01/18

218635 Reputation

8 Kommentare

Any idea about the vendor of audio codec is? Still Cirrus Logic?

JJ Wu -

Do you have Chip Identification for audio board?

JJ Wu -

An accelerometer and gyro can greatly enhance the laptop’s ability to locate itself in 3D space and enhance location awareness. This can help with its mesh location network for AirTags, or along with the camera and AI it can allow the laptop to leverage RoomPlan. The gyro/accel combo can also help with Spatial Audio and calibrate itself with AirPods. Wonder what future airpod features are coming down the pipe.

DG -

Can you show the backside of this board?

Caesar Ali -

Hey Caesar!

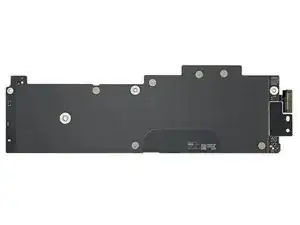

The backside of the board is shown in the last photo of the first step.

Arthur Shi -

Hi, Great work! Any idea why does it have three CD3217B13 Type C controllers for two Type C ports in Step2? I see only two TBT3 and USB2 redriver as expected.

Manasa Vasishta -

Hi Manasa,

Two of the USB type-C controllers are used for driving the two USB type-C ports while the last one is likely used for the MagSafe 3 port for charging.

To illustrate what I said above, the predicted block diagram for this M2 Macbook Air is linked here. All of the three USB type-C controllers are boxed in red. #1 and #2 boxed are used for USB type-C ports while the last one boxed (#3) is used for driving the MagSafe port.

CChin -

Do you have any idea of which die from SK Hynix those HN3T1BA4GAX170 are from? If they are like TLC 512Gb V7 176-Layers, or anything like that?

gabrielcariocapfz -
