Einleitung
Wenn diese Mikroschalter am Antrieb nicht mehr präzise arbeiten, funktioniert die Maschine nicht mehr richtig und der Antrieb kann beschädigt werden. Der Austausch der Cherry DX41 Mikroschalter ist nicht sehr schwer.
Werkzeuge
Ersatzteile
-
-
Entferne den Wassertank und die Abtropfschale.
-
Nimm den Seitendeckel ab und hole die Brühgruppe heraus.
-

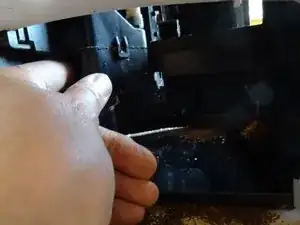

Entferne alle Kaffeebohnen.
-
-
-

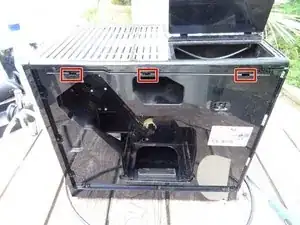

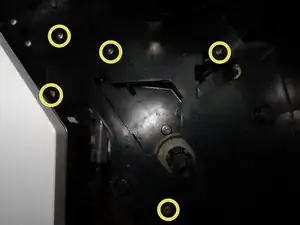

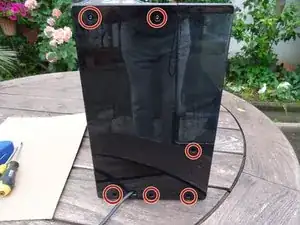

Entferne sechs Torx T10 Schrauben auf der Rückseite.
-

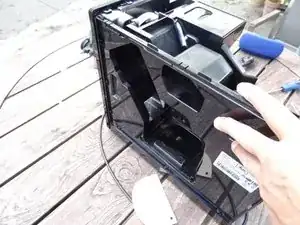

Hebele die Rückseite ab. Sie klemmt oft sehr fest und du musst recht viel Kraft aufwenden. Benutze unbedingt Hebelwerkzeug aus Kunststoff, um Schäden zu vermeiden.
-
-
-

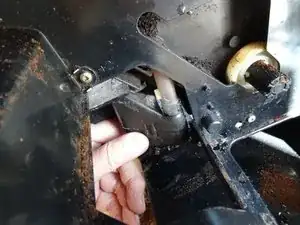

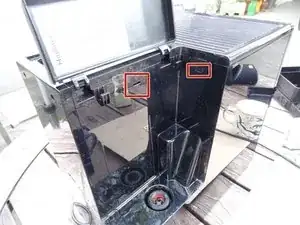

Drücke mit einem Flachschraubendreher oder einem Metallspatel gefühlvoll in die Schlitze in den beiden Seitenteilen, um die Rasten der Oberseite zu lösen. Diese sitzen sehr fest und du musst recht kräftig drücken.
-
Zwischen Oberseite und Seitenteilen sollte nun ein Spalt entstanden sein. Heble die Oberseite mit einem Plastikwerkzeug ab. Sie klemmt oft und du musst recht viel Kraft aufwenden
-
-
-

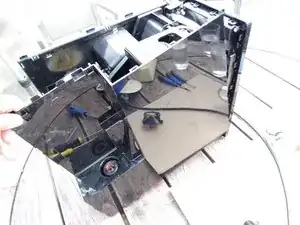

Setze ein Kunstoffwerkzeug in den Spalt zwischen Vorderseite und linkem Seitenteil ein und vergrößere ihn. Schiebe dann das Seitenteil nach hinten. Das Seitenteil klemmt oft sehr stark und du musst viel Kraft aufwenden.
-
Ziehe den Schlauch vom Wasserbehälter zur Pumpe ab.
-
Nimm das Seitenteil ab.
-
-
-
Setze ein Kunstoffwerkzeug in den Spalt zwischen Vorderseite und rechtem Seitenteil ein und vergrößere ihn. Schiebe dann das Seitenteil nach hinten. Das Seitenteil klemmt oft sehr stark und du musst viel Kraft aufwenden.
-
Nimm das Seitenteil ab.
-
-
-
Greife von vorne in die Maschine und drehe den Expansionsbehälter etwa 60 Grad nach rechts und ziehe ihn ab.
-
-
-

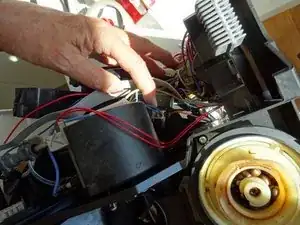

Drücke den Antrieb von der Seite der Brühgruppe aus nach links. Achte dabei auf diverse Kabel.
-

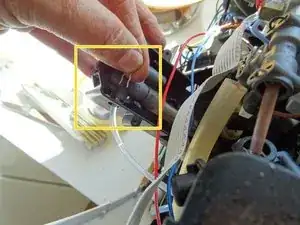

Lege den Antrieb auf die Seite. Löse den Wasseranschluss oben, indem du die Klammer herausziehst und den Schlauch abziehst. Achte auf den O-Ring am Schlauchende, tausche ihn eventuell aus.
-
-
-

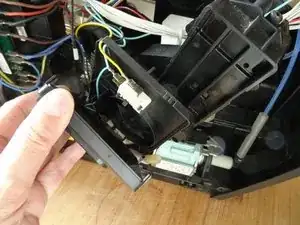

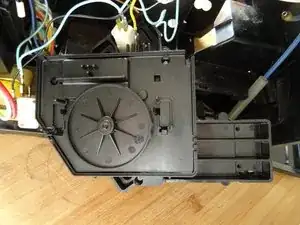

Öffne den Deckel über dem Antrieb. Er wird von Rasten festgehalten.
-

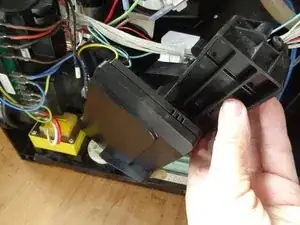

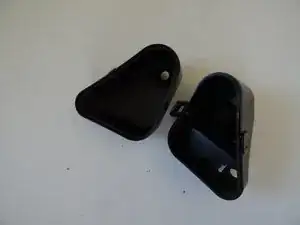

Nimm den Deckel ab.
-

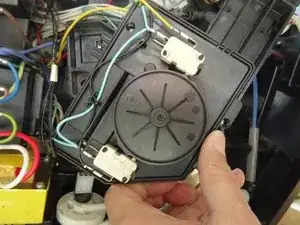

Die beiden Mikroschalter werden sichtbar.
-
-
-
Die Mikroschalter werden von Rastnasen gehalten. Löse die Rasten.
-
Hole die Mikroschalter heraus.
-

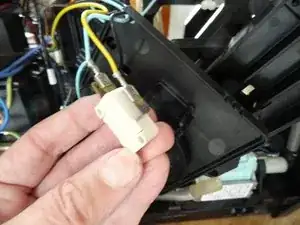

Merke dir, wie die Kabel angeschlossen waren, ziehe die Flachstecker ab und tausche die Schalter aus.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
bei meiner Maschine muss ich die Schale 3-4 mal rausnehmen / einsetzten damit sich das Signal von „dauerhaft an“ auf „blinkend“ einstellt, deutet das daraufhin das der mikroschalter getauscht werden sollte. Übrigens, danke für das tolle Tutorial ..lg Tom
Hans-A Shole -
Problem ist behoben, Schalter getauscht, Position des Schalters ist bei der Caffeo Solo 950 sehr gut erreichbar. Alter Schalter konnte auch wieder gangfähig gemacht werden und dient nun als Ersatz.
