Metabo Bohrmaschine Elektronik reparieren

Geschrieben von: Moxel
  • Kommentare: 6
Metabo Bohrmaschine Elektronik reparieren

Schwierigkeitsgrad

Mittel

Schritte

1

Zeitaufwand

20 Minuten

Einleitung

Bei der Metabo Bohrmaschine (SB E 800/2 S-R+L Impuls) kann es vorkommen, dass die Drehzahl und Leistung nur noch sehr gering sind. Hier ist die Leistungselektronik verantwortlich, die leicht repariert werden kann.

  1. wiCX2WCTaFKCpyjM
    wiCX2WCTaFKCpyjM
    w45HMQsA6byLZrqh

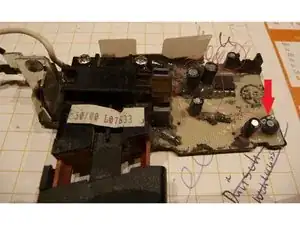

    • Entferne die Vergussmasse vorsichtig, benutze dazu ein kleines Skalpell oder einen kleinen scharfen Schraubendreher.

    • Prüfe das Einstellpoti auf korrekten Widerstandswert (z.B. 100 kOhm). Wenn dieser sich durch Alterung stark verändert hat (z. B. über 250 kOhm), dann ersetze es durch einen neues oder einen Festwiderstand (probieren). Elkos sind meist noch in Ordnung.

    • Vergieße anschließend wieder mit klarem Epoxidharz.

    Vielen Dank,

    hat wunderbar funktioniert.

    Poti war hochohmig geworden.

    Da wäre ich wohl nie darauf gekommen das da ein Trimmpoti unter dem Guss sitzt.

    Danke vielmals

    Konrad Kirberg -

    Kein Problem, ich hoffe, Sie können es weiterhin verwenden. Ich behebe die Reparaturanleitungen in Zukunft. Ich wünsche Ihnen einen schönen Tag und höre nicht auf zu reparieren

    Jude Quinn -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Tinte & Feder

Moxel

Mitglied seit: 01/02/16

187 Reputation

4 Kommentare

hello. how to remove that stupid plastic

ilija.buric -

Which plastic do you mean ? if the electronic coverd with a plastic box ? I not sure but i think i have taken a knife. Its a long time ago since i reapar it.

Moxel -

Hat jemand eine Lösung gefunden, die Plastikgussmasse zu entfernen ?

Markus Voegtlin -

Carefully and slowly push a sharp, small screwdriver (or a small knife) into the plastic and remove the first mm in the depth; start away from the electrical components, that you see. Remove milimeter by milimeter into the deep. There is nothing underneeth, that you can destroy (like a printed circuit - it’s all on the other side). Anyway, be careful - no brute force.

When you see some light color, you are at the printed board; from here it’s easy to remove more.

Just get the Poti free from the plastic and exchange it (100k)

Adjust the new Poti to the rpm that the driller had before.

Since I damaged the Elko next to the Poti, I took all the values (in case you want to exchange them):

1x 1µF (upper right - could not read voltage - its probably a 25V due to the size)

1x 4,7µF (next to the Poti - since I could not read the value, I put a 50V to be on the save side)

1x 10µF / 25V (lower left)

1x 22µF / 25V (up in the middle)

1x 33µF / 35V (upper left)

and the 100k Poti (contact size 1 x 7mm / 0,04"" x 0,28"" (B x L) )

Roman Berger -
