Microsoft Surface Ladeanschluss austauschen

Drehe das Tablet vorsichtig um, sodass der Bildschirm nach unten zeigt.

Ziehe die unteren Ecken nach oben, um den Standfuß zu öffnen.

Siehe die Bilder.

Finde die beiden 5.08 mm Torx T5 Schrauben links und rechts vom Aufsteller.

Sei vorsichtig und beschädige beim Aufdrehender nicht die Schraubenköpfe.

Wackle vorsichtig am Aufsteller hin und her, bis ihn der Hebel in der Mitte freigibt.

Löse die im Bilder markierten kleinen Blenden mit einem Spudger oder ähnlichem Flachwerkzeug ab. Löse die Abdeckleiste an der Kamera mit dem Flachwerkzeug ab.

Entferne als Nächstes die zehn 5,92 mm Torx T5 Schrauben unter dem Aufsteller.

Entferne die sieben 5,87 mm Torx T5 Schrauben unter dem Kameragehäuse. Die zweites Schraube von links ist von einem Aufkleber verdeckt.

Setze in den Spalt zwischen Rückabdeckung und restlichem Gerät einen Spudger ein und trenne die beiden Teile.

Arbeite dich weiter um die Ecken herum und löse alle Rasten, bis die Rückabdeckung frei ist.

Drehe das Gerät um 180 Grad, so dass die unteren Seite zu dir zeigt.

Ein Flachbandkabel verbindet den Akku an der Rückabdeckung mit der Hauptplatine. Hebe den Boden der Rückabdeckung langsam hoch, bis du das Flachbandkabel sehen kannst.

Entferne das Flachbandkabel, indem du es mit einem Spudger von der Hauptplatine weg schiebst, parallel zur Hauptplatine.

Hebe die Rückabdeckung hoch und trenne sie vom Gerät.

Richte das Surface so aus, dass die Seite mit dem Ladeanschluss zu dir zeigt.

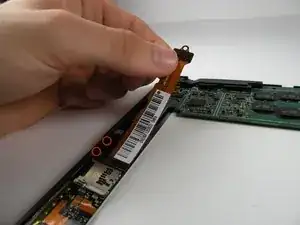

Hebe mit dem Finger die Lasche an und trenne das orangefarbene Band vom Motherboard.

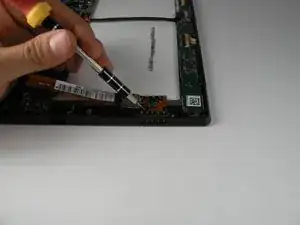

Entferne die beiden 3,6 mm T4 Torx Schrauben, mit denen der Ladeanschluss befestigt ist.

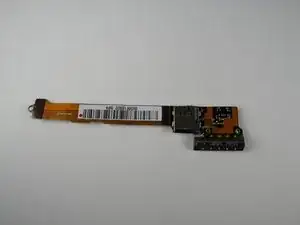

Entferne den Ladeanschluss, indem du ihn aus der Hauptplatine herausschiebst.
