Microsoft Surface Lautsprecher austauschen

Drehe das Tablet vorsichtig um, sodass der Bildschirm nach unten zeigt.

Ziehe die unteren Ecken nach oben, um den Standfuß zu öffnen.

Siehe die Bilder.

Finde die beiden 5.08 mm Torx T5 Schrauben links und rechts vom Aufsteller.

Sei vorsichtig und beschädige beim Aufdrehender nicht die Schraubenköpfe.

Wackle vorsichtig am Aufsteller hin und her, bis ihn der Hebel in der Mitte freigibt.

Löse die im Bilder markierten kleinen Blenden mit einem Spudger oder ähnlichem Flachwerkzeug ab. Löse die Abdeckleiste an der Kamera mit dem Flachwerkzeug ab.

Entferne als Nächstes die zehn 5,92 mm Torx T5 Schrauben unter dem Aufsteller.

Entferne die sieben 5,87 mm Torx T5 Schrauben unter dem Kameragehäuse. Die zweites Schraube von links ist von einem Aufkleber verdeckt.

Setze in den Spalt zwischen Rückabdeckung und restlichem Gerät einen Spudger ein und trenne die beiden Teile.

Arbeite dich weiter um die Ecken herum und löse alle Rasten, bis die Rückabdeckung frei ist.

Drehe das Gerät um 180 Grad, so dass die unteren Seite zu dir zeigt.

Ein Flachbandkabel verbindet den Akku an der Rückabdeckung mit der Hauptplatine. Hebe den Boden der Rückabdeckung langsam hoch, bis du das Flachbandkabel sehen kannst.

Entferne das Flachbandkabel, indem du es mit einem Spudger von der Hauptplatine weg schiebst, parallel zur Hauptplatine.

Hebe die Rückabdeckung hoch und trenne sie vom Gerät.

Löse das orangene Flachbandkabel links an der Hauptplatine ab.

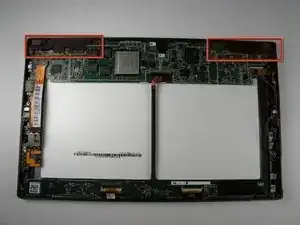

Finde die beiden Lautsprecher.

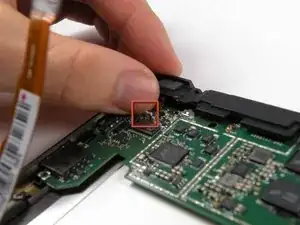

Klappe den weißen Sicherheitsbügel am Anschluss des orangenen Flachbandkabels zu den Lautsprechern auf der Hauptplatine nach oben, bis es senkrecht zur Hauptplatine steht.

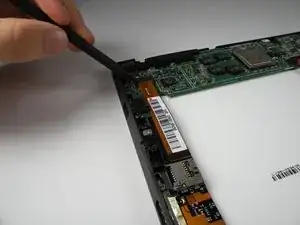

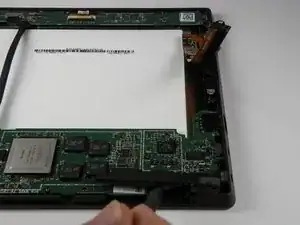

Löse die Lautsprecher mit einem Spudger von der Hauptplatine.

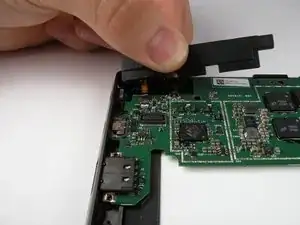

Ziehe die Flachbandkabel zu beiden Lautsprechern vorsichtig aus ihren Anschlüssen auf der Hauptplatine heraus.
