Microsoft Surface Pro 4 Ladeeinheit tauschen

Wenn das Displayglas zerbrochen ist, dann überklebe das Glas mit Klebeband, damit die Scherben zusammenbleiben, und du dich nicht so leicht verletzen kannst.

Überklebe das Display komplett mit überlappenden durchsichtigen Klebestreifen.

Befolge die Anleitung so genau wie möglich. Wenn das Glas zerbrochen ist, kann es natürlich trotzdem vorkommen, dass es während der Reparatur weiter splittert. Dann musst du die Splitter mit einem Metallwerkzeuge behutsam herausholen.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante des Displays.

Sieh dir genau das Layout der Klebestreifen am Display an:

In diesen Bereichen befinden sich nur Klebestreifen, die problemlos durchgeschnitten werden können.

Displayplatine und Flachbandkabel befinden sich hier nahe an der Kante. Schneide vorsichtig und setze dein Plektrum nicht tiefer als 3 mm ein.

Unter diesem Teil des Displays befinden sich empfindliche Antennenkabel. Folge der Prozedur in Schritt 13 ganz genau, um sie nicht zu beschädigen. Hier ist der Kleber am dicksten.

Setze ein Plektrum in die Öffnung für den oberen rechten Lautsprecher im Display und schiebe es zwischen Glas und Lautsprechergitter.

Drehe das Plektrum in Richtung der Unterkante des Surface, um es unter die untere Kante der Lautsprecheröffnung zu schieben.

Schiebe das Plektrum an der rechten Kante des Surface nach unten und durchtrenne so den Kleber unter dem Display.

Lasse das Plektrum in der rechten Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme den iOpener erneut und lege ihn zwei Minuten lang auf die Unterkante des Surface Displays.

Setze ein neues Plektrum in die untere rechte Ecke ein und schiebe es um die Ecke herum zur Unterkante.

Schiebe das Plektrum an der Unterkante des Surface entlang und durchtrenne so den Kleber.

Lasse dieses Plektrum in der Unterkante stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme erneut deinen iOpener und lege ihn zwei Minuten lang auf die linke Kante des Surface Displays.

Setze ein neues Plektrum in die untere linke Ecke ein und schiebe es um die Ecke herum zur linken Kante.

Schiebe das Plektrum an der linken Kante des Surface entlang, um den Displaykleber zu durchtrennen.

Lasse dieses Plektrum in der linken Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme erneut deinen iOpener und lege ihn zwei Minuten lang auf die Oberkante des Surface Displays.

Fahre mit dem Plektrum um die linke Ecke und schiebe es an der Oberkante des Surface entlang. Halte 70 mm von der linken Kante entfernt an.

Setze die Spitze eines Plektrums unter das Display, und zwar da, wo du mit dem Schneiden aufgehört hattest. Setze das Plektrum nicht tiefer als die Kante der Einfassung ein.

Drehe das Plektrum vorsichtig nach rechts, und drücke die lange Kante des Plektrums in den Displaykleber unter der Einfassung und durchtrenne so den Kleber. Schiebe das Plektrum nicht an der Kante des Surface entlang.

Wiederhole diese Vorgehensweise (Spitze einsetzen und nach rechst rollen) an der Oberkante des Surface, bis das Plektrum 64 mm von der rechten Kante des Surface entfernt ist.

Wenn du den Kleber über den Antennen durchtrennt hast (22 cm von der linken Kante entfernt), schiebe das Plektrum die restliche Oberkante entlang und um die obere rechte Ecke herum, um den restlichen Kleber zu durchtrennen.

Hebe die Displayeinheit sehr langsam vom Gehäuse des Surface ab. Wenn du irgendeinen Widerstand spürst, halte an und kontrolliere, ob der gesamte Kleber durchtrennt ist.

Benutze ein Plektrum, um etwaigen Kleber zu durchtrennen.

Hebe die Oberkante der Displayeinheit vom Gehäuse weg und schiebe gleichzeitig die Unterkante des Displays näher an die Displaystecker auf der Hauptplatine heran.

Lege das Display mit den Steckern nach oben behutsam auf dem Gehäuse ab. Vermeide es, die Displaykabel zu knicken.

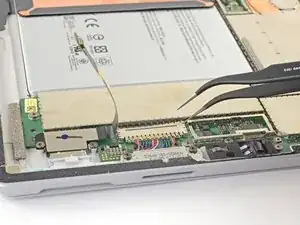

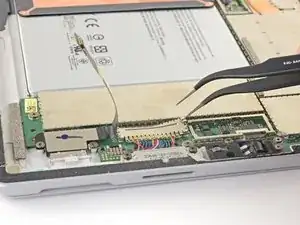

Setze eine Spitze einer abgewinkelten Pinzette in die Lücken zwischen den "Zähnen" ein und heble die EMI-Abschirmung nach oben.

Wiederhole dieses Verfahren an verschiedenen Stellen rundum an der Abschirmung, bis sie sich abgelöst hat.

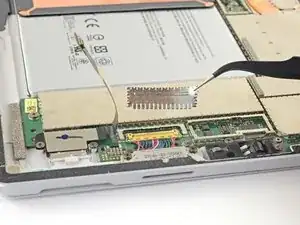

Entferne die beiden EMI-Abschirmungen auf den Displaysteckern mit einer Pinzette.

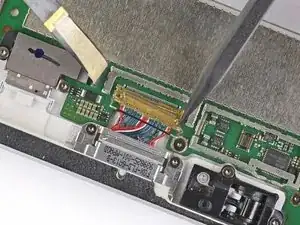

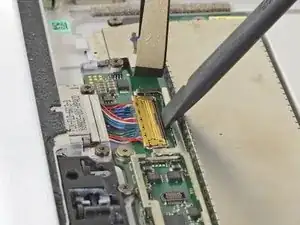

Heble jedes der Displaykabel mit dem flachen Ende des Spudgers nach oben und trenne es von der Hauptplatine ab.

Entferne das Display vom Surface.

Halte beim Zusammenbau an dieser Stelle an und ersetze die Displayklebestreifen mit Hilfe dieser Anleitung.

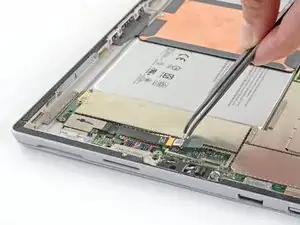

Setze eine der Spitzen einer abgewinkelten Pinzette in den Spalt an der Ecke der EMI-Abschirmung über dem microSD-Kartenleser und seinem Stecker ein.

Heble die Abdeckung soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen. Entferne sie noch nicht.

Entferne die Abschirmung.

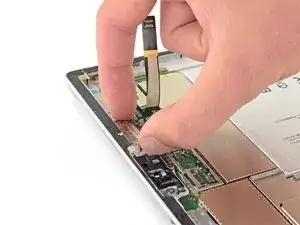

Hebe den Stecker des microSD-Kartenlesers mit dem flachen Ende des Spudgers aus seinem Anschluss senkrecht nach oben.

Hebe das Kabel zum microSD-Kartenleser hoch, so dass es nicht mehr im Weg für die EMI-Abschirmung über der Ladeeinheit steht.

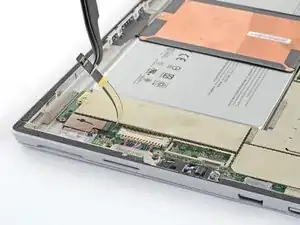

Setze eine der Spitzen einer Pinzette in den Spalt am Rand der EMI-Abschirmung über dem Kabel zum microSD-Kartenleser.

Heble die Abschirmung mit der Pinzette soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen.

Entferne die Abschirmung.

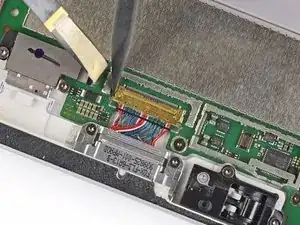

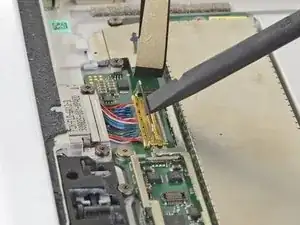

Klappe den Sicherungsbügel am Kabelstecker der Ladeeinheit mit dem flachen Ende des Spudgers hoch.

Schiebe den Stecker mit der Spudgerspitze behutsam an jeder Seite heraus.

Drücke abwechselnd vorsichtig an jeder Seite, so dass der Stecker allmählich "herauswandert".

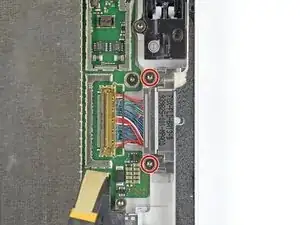

Entferne die beiden 3,7 mm Torx T5 Schrauben, mit denen die Ladeeinheit befestigt ist.

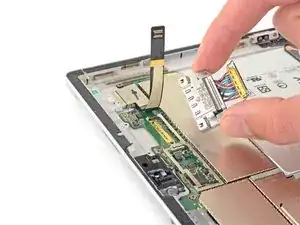

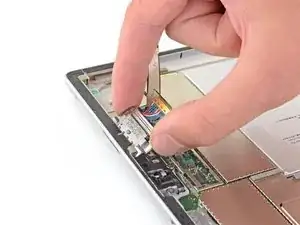

Kippe die Ladeeinheit hinten schräg hoch, so dass sie in einem Winkel von etwa 30° steht. Ziehe sie dann gerade aus dem Gerät heraus.
