Einleitung

Benutze diese Anleitung, um das Display deines Motorola Moto C zu ersetzen, wenn das LCD defekt ist oder das Frontpanel gebrochen ist.

Du wirst für den Einbau der Komponenten Ersatzklebestreifen brauchen.

  1. OY5FDDlnDRcGMT6E
    OY5FDDlnDRcGMT6E
    BCCiTLaWAOE4KQWP
    UFHVhRWjbUj3Msdb
    • Schalte dein Smartphone aus, bevor du mit der Reparatur beginnst.

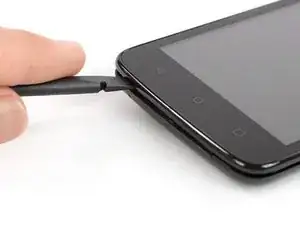

    • Setze einen Fingernagel oder einen Spudger in die Kerbe an der rechten unteren Ecke und beginne, die Rückabdeckung vom restlichen Gerät abzulösen.

    • Fahre zur linken unteren Ecke und heble das Smartphone aus der Rückabdeckung heraus, bis du es gut fassen kannst.

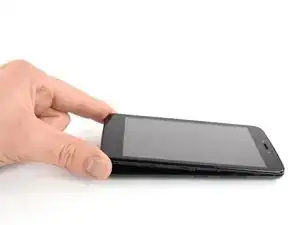

  2. NqgP2NOoKvLv6JOv
    NqgP2NOoKvLv6JOv
    LDKeFAaRCdCygTVs

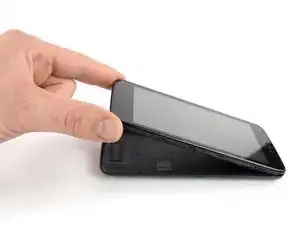

    • Hebe das Smartphone aus der Rückabdeckung.

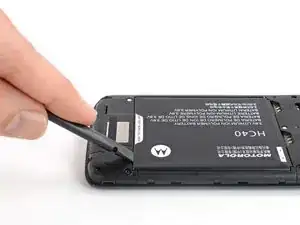

  3. Awmit2FnHmPvSBlU
    Awmit2FnHmPvSBlU
    bnKLgla6f1PI6PGl
    MEVHSPu3OToEaAq3

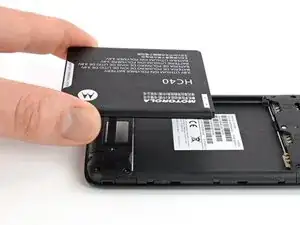

    • Setze einen Spudger oder deinen Finger in die Kerbe an der Unterkante des Akkus, heble ihn aus seiner Vertiefung und entferne ihn.

  4. KQNACyi4VbldJQ4U

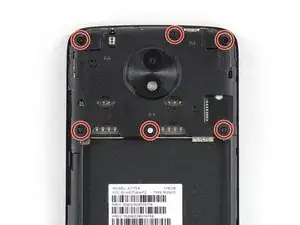

    • Entferne die sechs 3,5 mm Torx T5 Schrauben.

  5. ZRoZRQWFh3BrXuQJ
    ZRoZRQWFh3BrXuQJ
    Icj6pUMsSSxX1Rfx
    • Setze ein Plektrum zwischen die Abdeckung und das Motherboard nahe beim SIM 2 Slot, wo sich die Einschalttasten befinden.

    • Bewege und verdrehe das Plektrum, um die Klammern der Abdeckung zu lösen.

  6. D6REyYYLXJIAHwFS
    D6REyYYLXJIAHwFS
    QSFEWfZHYKkEn62P

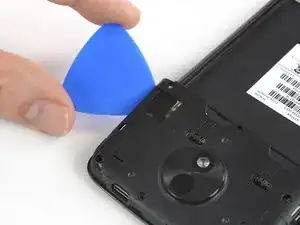

    • Schiebe ein Plektrum auf der gegenüberliegenden Seite neben dem SD-Kartenslot zwischen die Abdeckung und das Motherboard.

    • Verdrehe das Plektrum und löse die Klammern der Abdeckung.

  7. wUQcHtRVnNVfT3Eb
    wUQcHtRVnNVfT3Eb
    iw1Eu5hLIMRQmlMJ

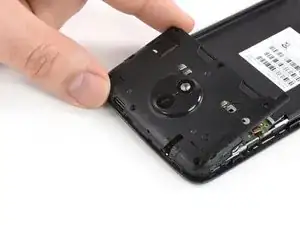

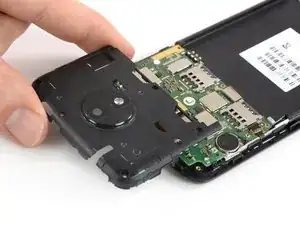

    • Entferne die Motherboard-Abdeckung.

  8. J3YR6Z6WjXbLLOgU

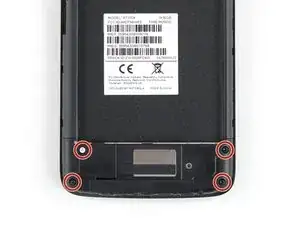

    • Entferne die vier 3,5 mm Torx T5 Schrauben.

    • Manche Schrauben sind unter Umständen mit Aufklebern bedeckt.

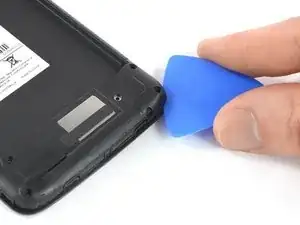

  9. ZWvCCxdseexQSAUu
    ZWvCCxdseexQSAUu
    EUFxpg5qlKgaJCS5
    QU5UpuOMLwZZMZWQ

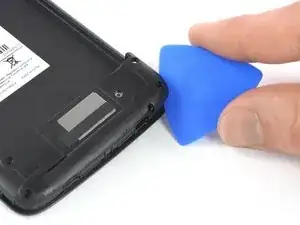

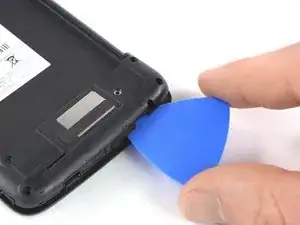

    • Setze die Kante eines Plektrums in der rechten unteren Ecke unter die Daughterboard-Abdeckung.

    • Verdrehe das Plektrum, um die Klammern der Daughterboard-Abdeckung abzulösen.

    • Schiebe das Plektrum nach links und heble damit hoch, bis du die Daughterboard-Abdeckung gut fassen kannst.

  10. 6DXf1dnxoBxWnPpZ

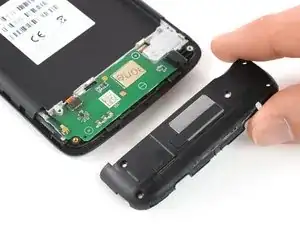

    • Entferne die Daughterboard-Abdeckung.

  11. eyluFPdiX2K4ZyMN

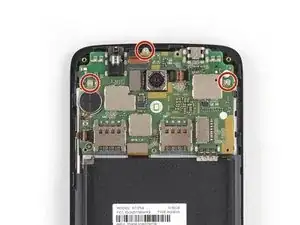

    • Entferne die drei 2,5 mm Torx T5 Schrauben.

    Rechts ist auch noch eine silberne Schraube die auf den folgenden Bildern fehlt.

    Vertumnus Gaius -

    Danke für den Hinweis. Haben es in der Anleitung aktualisiert.

    Tobias Isakeit -

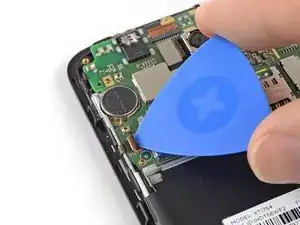

  12. y1rNQmVJW3NrtHf4
    y1rNQmVJW3NrtHf4
    ToErMIYrfo3uovKV

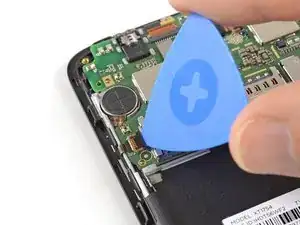

    • Nutze die Spitze eines Plektrums, um den schwarzen Bügel am ZIF-Verbinder zu öffnen, der sich links unten auf dem Motherboard befindet.

  13. ObpEHHMYeC2QVXA5
    ObpEHHMYeC2QVXA5
    JrI3s6oIPu3V2gIg

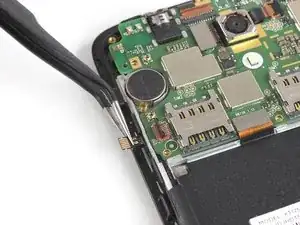

    • Ziehe das Flachbandkabel des Power Buttons und der Lautstärketasten aus dem ZIF-Verbinder.

    • Falte dieses Kabel zur Seite.

  14. GMMPB2CH4rhYWDXf
    GMMPB2CH4rhYWDXf
    sUWjVPRMigY5NAbH

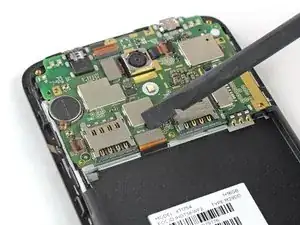

    • Heble das Display-Flachbandkabel, das sich unten am Motherboard befindet, mit dem flachen Ende eines Spudgers hoch und trenne es.

  15. Ze2GNxieDPb5Kp6d
    Ze2GNxieDPb5Kp6d
    RvxPlCjHythx4PBU

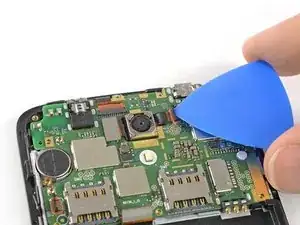

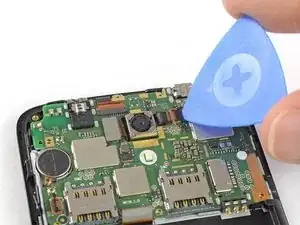

    • Benutze die Spitze eines Plektrums, um den schwarzen Bügel am ZIF-Verbinder zu öffnen, der sich oben am Motherboard neben der Rückkamera befindet.

  16. v2GwjIIkYISTy41W
    v2GwjIIkYISTy41W
    Gulg1Pyddn26OwAV

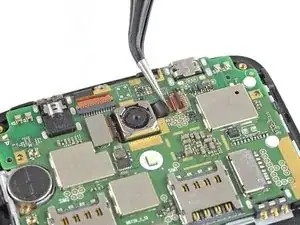

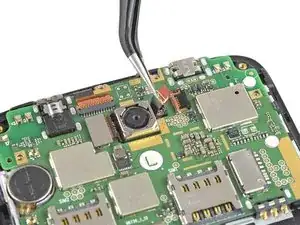

    • Ziehe das Touchscreen-Flachbandkabel mit einer Pinzette aus dem ZIF-Verbinder heraus.

  17. XuB3FDt6DCmTVv1D

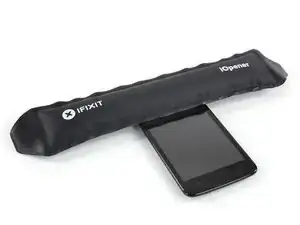

    • Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf die obere Hälfte des Displays, um den Kleber unter dem Vibrationsmotor und der Rückkamera aufzuweichen.

  18. JQJpubZkgxOYfPVh
    JQJpubZkgxOYfPVh
    Mpyq3BpIcgPCks6j

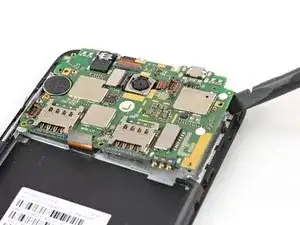

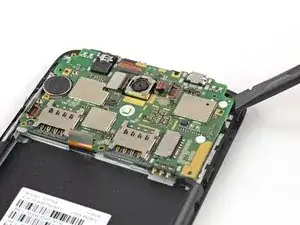

    • Versuche noch nicht, das Motherboard ganz zu entfernen. Das Antennenkabel ist noch auf der Rückseite angeschlossen.

    • Hebe das Motherboard vorsichtig mit einem Spudger an, bis du es gut fassen kannst. Vermeide es, die Kabel neben dem Motherboard zu beschädigen.

  19. I3KAPFAWZpJmhGZJ
    I3KAPFAWZpJmhGZJ
    ZxyRHVPQoCNETSmQ
    H2EVGDEUBImlYfFN
    • Klappe das Motherboard über das Akkufach, um an die Koaxialkabelanschlüsse zu kommen.

  20. pC3VOSoDhfVYYZDe
    pC3VOSoDhfVYYZDe
    MRjsxaSFFJYqVXEd
    • Heble das Antennenkabel mit einer Pinzette hoch und trenne es von der Rückseite des Motherboards ab.

  21. EGX5bBkqywNKKkcs
    • Entferne das Motherboard.

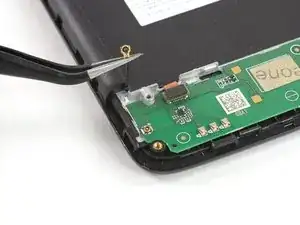

  22. BlHPTdlHXpVhmJDr
    BlHPTdlHXpVhmJDr
    UhThxZvkJGPAen4G

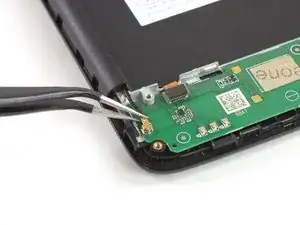

    • Trenne das Antennenkabel links auf dem Daughterboard mit einer Pinzette.

  23. VP2RbErjSGOY2BYI
    VP2RbErjSGOY2BYI
    m3FrScmND2CVbQK2

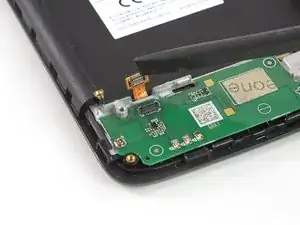

    • Trenne das Touchscreen-Flachbandkabel oben links auf dem Daughterboard mit einem Spudger.

  24. pamUqTqrNrmSjTFp
    pamUqTqrNrmSjTFp
    iRTA3LFSZjujFUY2

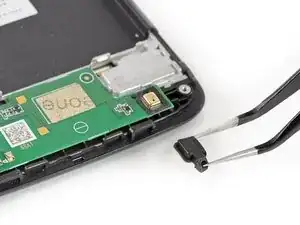

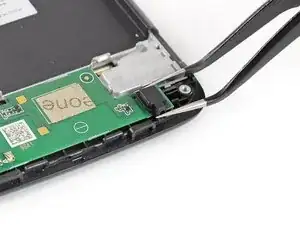

    • Entferne mit einer Pinzette die Gummidichtung, die das Mikrofon unten rechts auf dem Daughterboard bedeckt.

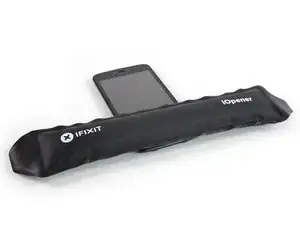

  25. R1KNKdUhrmrREjTm
    • Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf den unteren Bereich des Displays, um den Kleber unter dem Daughterboard aufzuweichen.

  26. 4YqP4j6duWUarDZx
    4YqP4j6duWUarDZx
    Q6cbT2tf1NyVmnUo
    61uJWq4iQHCkxeMY

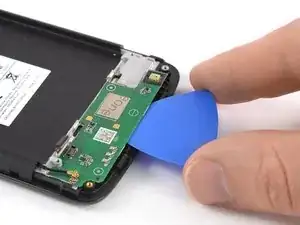

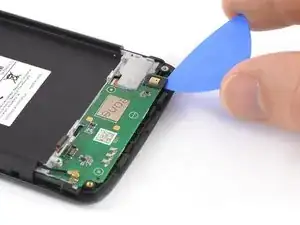

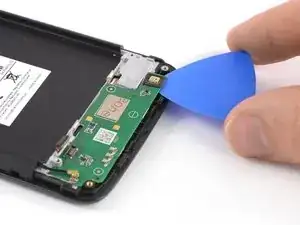

    • Setze ein Plektrum an die untere rechte Ecke des Daughterboards.

    • Schiebe das Plektrum vorsichtig unter das Daughterboard, um den Kleber darunter zu durchtrennen.

    • Schiebe das Plektrum von rechts nach links, um den gesamten Kleber zu durchtrennen.

  27. O5JRjQJ2NJXZNdNm
    O5JRjQJ2NJXZNdNm
    NASlneVcG14EBpl5

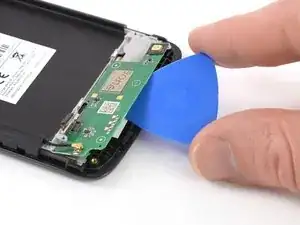

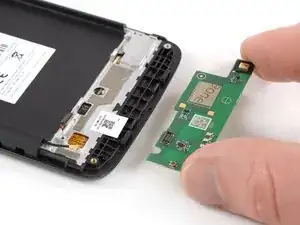

    • Verdrehe das Plektrum, um das Daughterboard anzuheben, bis du es gut fassen kannst.

    • Entferne das Daughterboard.

  28. LDPp5YrE3ZxuUsNV
    LDPp5YrE3ZxuUsNV
    K3ORODha3LOyApuD

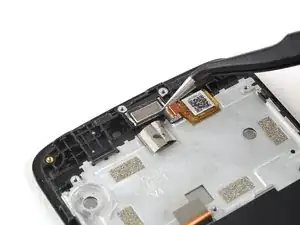

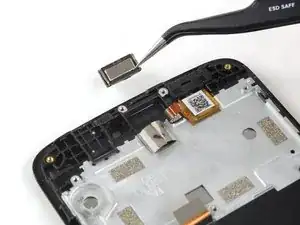

    • Entferne den Ohrhörer-Lautsprecher.

    • Achte beim Zusammenbau darauf, dass der Ohrhörer-Lautsprecher richtig ausgerichtet ist. Die goldenen Kontakte müssen von der Oberkante weg zeigen.

  29. e2J5YiSBAVZ36MJZ
    e2J5YiSBAVZ36MJZ
    jyRgihD3TX4MtgCS

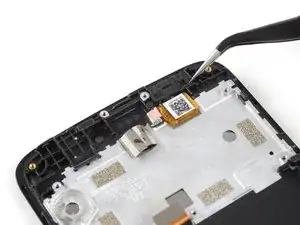

    • Entferne die Gummidichtung des Ladeanschlusses mithilfe einer Pinzette.

  30. gYQcRacndkPFnS1h
    gYQcRacndkPFnS1h
    kbHLrHHuS4isPSOo
    RVwGZdtr2MXHutV2

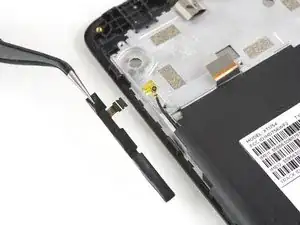

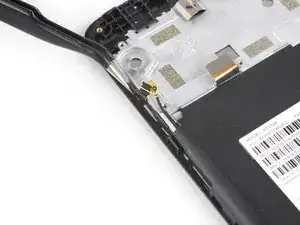

    • Löse den Power Button und die Lautstärketasten vorsichtig mit einer Pinzette ab.

  31. oEQCqjwhL116EGWU

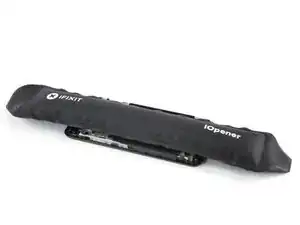

    • Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf die Rückseite des Smartphones, um das Klebeband auf dem Display-Flachbandkabel aufzuweichen.

  32. rn53ngLrUBiMRq2v
    rn53ngLrUBiMRq2v
    VdGDSsLTwu6tQbO3
    CqABRx2xgsHmAE2y

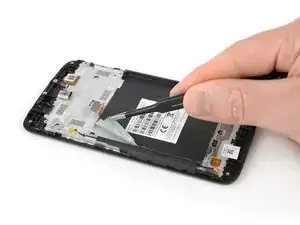

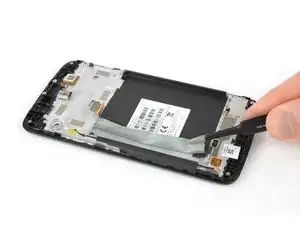

    • Löse das Klebeband mit einer Pinzette von der linken Seite ab, wo die Antennenkabel verlaufen, und falte es zur Seite.

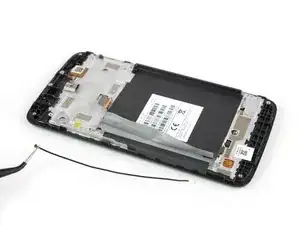

  33. UhpKQwnYG6VKPjwa
    UhpKQwnYG6VKPjwa
    CNm1X1KXRTddMSuC
    SJTkO3T6tO1CRZlQ
    • Ziehe das Antennenkabel mit einer Pinzette aus seiner Führung und entferne es.

  34. ddctGFLqFZhH5UOC

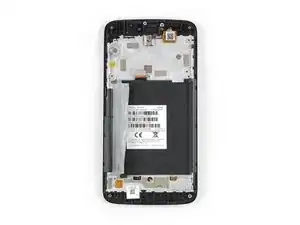

    • Kontrolliere dein Ersatzteil auf Komponenten, die vor dem Zusammenbau eventuell übertragen werden müssen.

    • Vielleicht möchtest du auch das weiße Etikett mit der Seriennummer und der IMEI-Nummer übertragen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Auf unserem Antwortenforum findest du Hilfe bei der Fehlersuche.
