Einleitung

Benutze diese Anleitung, um eine gebrochene oder defekte Displayeinheit im Motorola Moto C Plus zu ersetzen.

Du brauchst unter Umständen Ersatzklebstreifen, um die Komponenten beim Zusammenbau wieder zu befestigen.

  1. RKUGTbjtiQMrpt1c
    RKUGTbjtiQMrpt1c
    4wJ4m5lwg5XxKpjw
    EOVLDjWqdqGBQsxv
    • Schalte dein Smartphone aus, bevor du mit der Reparatur anfängst.

    • Setze einen Fingernagel oder Spudger unten rechts in die Kerbe und fange an, das Smartphone von der Rückabdeckung abzulösen.

    • Bewege ihn zur unteren linken Ecke und heble das Smartphone aus der Rückabdeckung, bis du es gut fassen kannst.

  2. TQ2xL5KeXZJadINA
    TQ2xL5KeXZJadINA
    IbmbjRYyqUcLPRLN
    • Hebe das Smartphone aus der Rückabdeckung.

  3. MuDSBRGVmaw2EMlI
    MuDSBRGVmaw2EMlI
    2wHHtRyVPEnGcSXs
    ulqo1A4PRQoTUxs6
    • Setze einen Spudger oder deinen Fingernagel unten links in die Kerbe, um den Akku herauszuheben.

    • Heble den Akku aus seiner Vertiefung und entferne ihn.

  4. UVsICbYlQCSbjcma
    • Entferne die sechs 3,1 mm #00 Kreuzschlitzschrauben, die die Abdeckung halten.

  5. 4HvHCjcgAa5QYOlf
    4HvHCjcgAa5QYOlf
    tKyaHy6qQUmAZTtH
    Rt5Y6WKmJdYSmVqi
    • Setze einen Spudger an der rechten Seite der Daughterboard-Abdeckung an.

    • Verdrehe den Spudger, um die Daughterboard-Abdeckung hochzuhebeln, bis du sie fassen kannst.

    • Entferne die Daughterboard-Abdeckung.

  6. 1T3YIBT3Z2GOxraB
    • Entferne die fünf 3,1 mm #00 Kreuzschlitzschrauben.

  7. ucrtwfRErWVe1CSg
    ucrtwfRErWVe1CSg
    OodjeHsVXTnIXyIM
    y35MjZjNXkCrdtCj
    • Setze ein Plektrum unter die rechte untere Ecke der Motherboard-Abdeckung.

    • Verdrehe das Plektrum, um die Motherboard-Abdeckung aus den Plastikklammern auf der rechten Seite des Smartphones zu lösen.

  8. dCrsSlAymwQK6BEC
    dCrsSlAymwQK6BEC
    xqykaOOy4Lt3LEoG
    • Wiederhole diesen Vorgang auf der linken Seite der Motherboard-Abdeckung, um sie aus den Plastikklammern zu lösen.

    • Heble die Motherboard-Abdeckung hoch, bis du sie gut fassen kannst.

    • Entferne die Motherboard-Abdeckung.

    Where can I buy this Motherboard?

    Rain Nier -

  9. ufltRQewlk3mFEoG
    • Entferne die beiden 3,2 mm #00 Kreuzschlitzschrauben, die das Motherboard halten.

  10. kyCmoq1JU6XOPSXP
    kyCmoq1JU6XOPSXP
    1SNBEsIY6RYd51MO
    • Benutze die Spitze eines Spudgers, um den ZIF-Verbinder des Power Buttons und der Lautstärketasten zu öffnen, indem du die schwarze Klappe hochklappst.

  11. tEnEand3wZjSsi4x
    tEnEand3wZjSsi4x
    hVsPge5VQ3G1JcqV
    • Ziehe das Flachbandkabel des Power Buttons und der Lautstärketasten mit einer Pinzette aus dem ZIF-Verbinder.

    • Biege das Kabel zur Seite.

    I have the volume of power connector broken, how can I buy one? Thanks!

    Kamel Alramahi -

  12. 1Hn5GYvGBDIHJTAD
    1Hn5GYvGBDIHJTAD
    stlM6flkTtCsosIB
    • Heble das Antennenkabel hoch und trenne es.

    • Biege das Antennenkabel zur Seite.

  13. wiSA5FfDvX3WxKJN
    wiSA5FfDvX3WxKJN
    6lNycsaRjCUTQkYb
    • Öffne den ZIF-Verbinder des Verbindungskabels, indem du die braune Klappe mit der Spudgerspitze hochklappst.

    • Achte beim Zusammenbau darauf, dass die weiße Linie auf dem Kabel mit der geschlossenen Klappe ausgerichtet ist.

  14. iYP2gJ2ngUqEFy5j
    iYP2gJ2ngUqEFy5j
    LTT3vPaKRQYs3GvF
    • Ziehe das Verbindungskabel mit einer Pinzette aus dem ZIF-Verbinder heraus.

  15. PmjgoO5iw4C3fHKj
    PmjgoO5iw4C3fHKj
    fPCTTKD63ehxeLoP
    • Öffne die Klappe des ZIF-Verbinder neben der Kopfhörerbuchse mit der Spitze eins Spudgers.

  16. nmWraTEXrRN622xY
    nmWraTEXrRN622xY
    X1FUY4E3KySENEmV
    • Ziehe das Flachbandkabel mit einer Pinzette aus dem ZIF-Verbinder heraus.

  17. TW2m3ARfnXQpN1bM
    TW2m3ARfnXQpN1bM
    IpVNknSiByAObThn
    • Versuche noch nicht, das Motherboard ganz zu entfernen. Das Displaykabel ist immer noch auf der Rückseite angeschlossen.

    • Benutze einen Spudger, um das Motherboard vorsichtig soweit anzuheben, dass du es gut fassen kannst. Vermeide es, die Kabel neben dem Motherboard zu beschädigen.

    • Hebe das Motherboard an und klappe es nach hinten, bis du genug Platz hast, um das Displaykabel zu trennen.

  18. psfEwZrZqvUPX23V
    psfEwZrZqvUPX23V
    NNOTYWROuI4N2hiQ
    • Heble das Displaykabel mit der Kante des Spudgers hoch und trenne es vom Motherboard.

  19. S6qBo45pQFwDJWsH
    • Entferne das Motherboard.

  20. sDwhdScnVMI5fEHC
    sDwhdScnVMI5fEHC
    d1CTfnZvyVE2jgEb
    • Trenne das Antennenkabel und biege es aus dem Weg.

  21. WIMHtMafJPWpENbM
    WIMHtMafJPWpENbM
    E4kY6WJVmOeMtAcK
    • Benutze die Spitze eines Spudgers, um die braune Verschlussklappe am ZIF-Verbinder, mit dem das Verbindungskabel befestigt ist, zu öffnen.

    • Achte beim Zusammenbau darauf, dass die weiße Linie auf dem Kabel mit der geschlossenen Klappe ausgerichtet ist.

  22. AKsoQkDPVSNlpPfB
    AKsoQkDPVSNlpPfB
    q3bVUCafASIr2gIW
    • Ziehe das Verbindungskabel mit einer Pinzette aus dem ZIF-Verbinder heraus.

  23. MSQLHDKAAPWZPn6R
    • Bereite einen iOpener vor und lege ihn mindesten zwei Minuten lang auf den unteren Teil des Displays, um den Kleber unter dem Daughterboard zu lösen.

  24. YRoLyXY2ZGcIy1yn
    YRoLyXY2ZGcIy1yn
    CZlTrXV542ELgM2d
    jYTSIikGXMSJJn2i
    • Setze ein Plektrum an der untere Kante des Daughterboards an.

    • Schiebe das Plektrum vorsichtig unter das Daughterboard, um den Kleber darunter zu durchtrennen.

    • Achte darauf, auch den Kleber unter dem Vibrationsmotor zu durchtrennen.

    • Schiebe das Plektrum von rechts nach links, um den gesamten Kleber zu durchtrennen.

  25. crSVLEw4p5sEEK3e
    • Entferne das Daughterboard inklusive angelöteten Vibrationsmotor.

  26. ysOWmP4FbKTmrOAx
    • Benutze einen iOpener und lege ihn auf die Oberkante des Displays, um den Kleber unter dem Ohrhörer-Lautsprecher aufzuweichen.

  27. wJVEMLNgALXb1yul
    wJVEMLNgALXb1yul
    woJcIWJXPSpgRquD

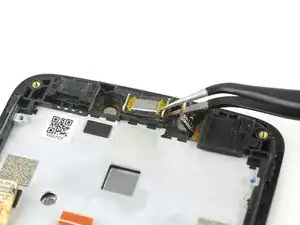

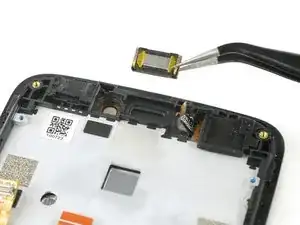

    • Entferne den Ohrhörer-Lautsprecher vorsichtig mithilfe einer Pinzette.

  28. CKooHZayW2QN54uy
    CKooHZayW2QN54uy
    dYLFCcZifCQUccnA

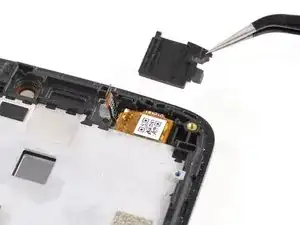

    • Entferne mit einer Pinzette die Gummidichtung der Kopfhörerbuchse, die sich oben links an der Displayeinheit befindet.

  29. aDhcyRnQnKMgqHCq
    aDhcyRnQnKMgqHCq
    uYfRYaBP1XMXalYR

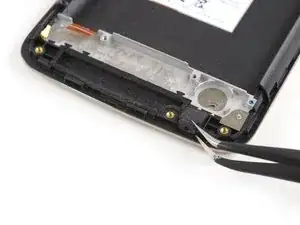

    • Entferne die Gummidichtung des Ladeanschlusses mit einer Pinzette.

  30. ElVLPIX3LlARUeJm
    ElVLPIX3LlARUeJm
    TBeRcYTMBRaJXWjd

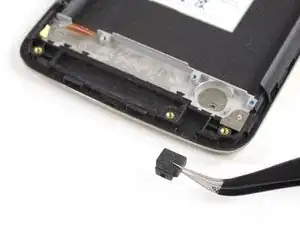

    • Benutze eine Pinzette, um die Gummidichtung des Mikrofons unten rechts zu entfernen.

  31. 5msgLTJKATALF1wM
    • Benutze einen iOpener, um den Klebestreifen auf dem Verbindungs- und dem Display-Flachbandkabel zu lösen. Lege den iOpener mindestens zwei Minuten lang auf das Klebeband.

  32. JEdOGKjsuSJbrYS5
    JEdOGKjsuSJbrYS5
    1FCsJj2nNAZAKmJ1
    IUZSHYR6PnYXaKQX

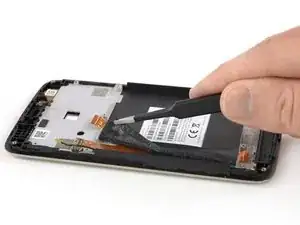

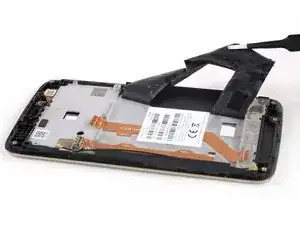

    • Löse das Klebeband vorsichtig mit einer Pinzette von den Flachbandkabeln und falte es zur Seite.

  33. CdGCvEKLIqCFCgLN
    CdGCvEKLIqCFCgLN
    o3KMtNeTlWHru6bX

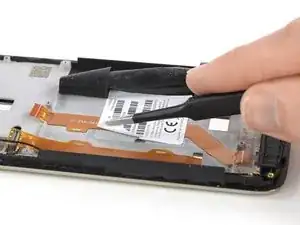

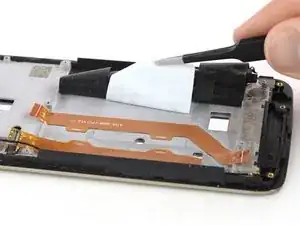

    • Löse den Produktaufkleber vorsichtig mit einer Pinzette vom Verbindungskabel ab.

    • Falls du den Aufkleber nicht ablösen kannst oder er reißt, kannst du nochmals einen iOpener benutzen, um den Kleber aufzuweichen.

  34. DAchUoJZXiDHdV6v
    DAchUoJZXiDHdV6v
    HOVV6ECnsHKOZcBK

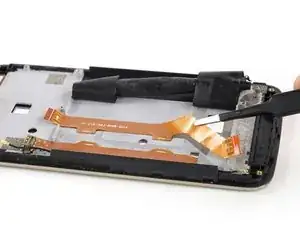

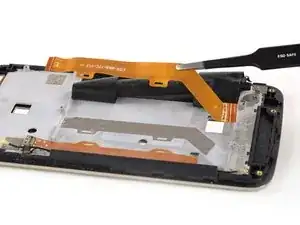

    • Löse das Verbindungskabel vorsichtig mit einer Pinzette ab.

    • Entferne das Verbindungskabel.

  35. kWQLRTssiwQJP1ud
    kWQLRTssiwQJP1ud
    RnR1yVfGnRqG3d3K

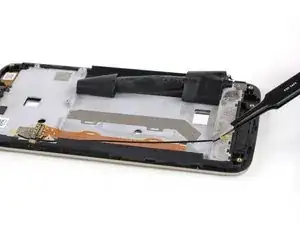

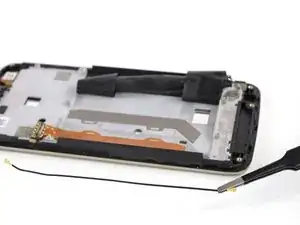

    • Entferne das Antennenkabel mit einer Pinzette.

  36. lZDtpRQpnQHeWMFr

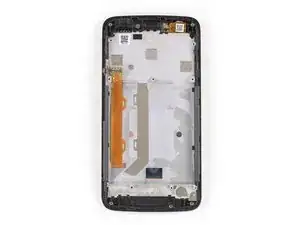

    • Kontrolliere dein Ersatzteil auf Komponenten, die vor dem Zusammenbau eventuell übertragen werden müssen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Auf unserem Antwortenforum findest du Hilfe bei der Fehlersuche.
