Moto C Plus Motherboard tauschen

Setze einen Fingernagel oder Spudger unten rechts in die Kerbe und fange an, das Smartphone von der Rückabdeckung abzulösen.

Bewege ihn zur unteren linken Ecke und heble das Smartphone aus der Rückabdeckung, bis du es gut fassen kannst.

Hebe das Smartphone aus der Rückabdeckung.

Setze einen Spudger oder deinen Fingernagel unten links in die Kerbe, um den Akku herauszuheben.

Heble den Akku aus seiner Vertiefung und entferne ihn.

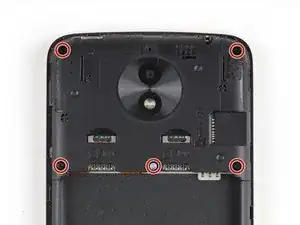

Entferne die fünf 3,1 mm #00 Kreuzschlitzschrauben.

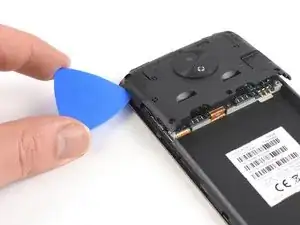

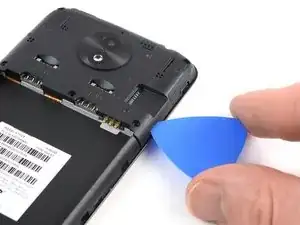

Setze ein Plektrum unter die rechte untere Ecke der Motherboard-Abdeckung.

Verdrehe das Plektrum, um die Motherboard-Abdeckung aus den Plastikklammern auf der rechten Seite des Smartphones zu lösen.

Wiederhole diesen Vorgang auf der linken Seite der Motherboard-Abdeckung, um sie aus den Plastikklammern zu lösen.

Heble die Motherboard-Abdeckung hoch, bis du sie gut fassen kannst.

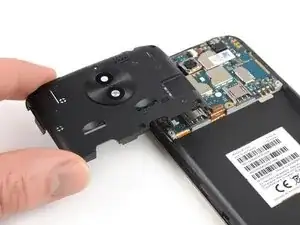

Entferne die Motherboard-Abdeckung.

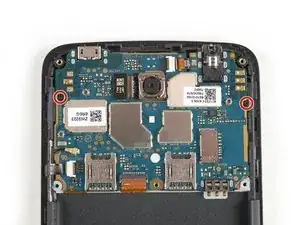

Entferne die beiden 3,2 mm #00 Kreuzschlitzschrauben, die das Motherboard halten.

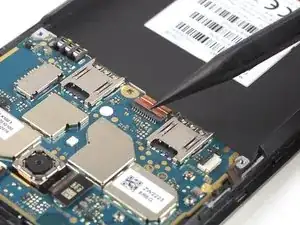

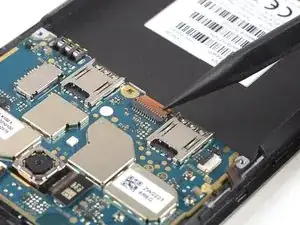

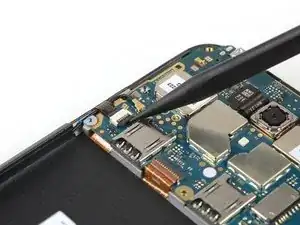

Benutze die Spitze eines Spudgers, um den ZIF-Verbinder des Power Buttons und der Lautstärketasten zu öffnen, indem du die schwarze Klappe hochklappst.

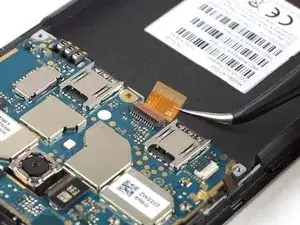

Ziehe das Flachbandkabel des Power Buttons und der Lautstärketasten mit einer Pinzette aus dem ZIF-Verbinder.

Biege das Kabel zur Seite.

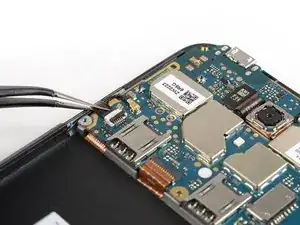

Heble das Antennenkabel hoch und trenne es.

Biege das Antennenkabel zur Seite.

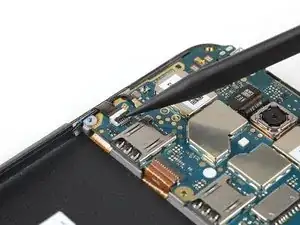

Öffne den ZIF-Verbinder des Verbindungskabels, indem du die braune Klappe mit der Spudgerspitze hochklappst.

Ziehe das Verbindungskabel mit einer Pinzette aus dem ZIF-Verbinder heraus.

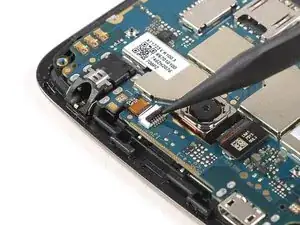

Öffne die Klappe des ZIF-Verbinder neben der Kopfhörerbuchse mit der Spitze eins Spudgers.

Ziehe das Flachbandkabel mit einer Pinzette aus dem ZIF-Verbinder heraus.

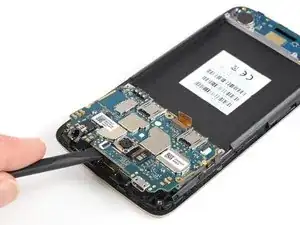

Benutze einen Spudger, um das Motherboard vorsichtig soweit anzuheben, dass du es gut fassen kannst. Vermeide es, die Kabel neben dem Motherboard zu beschädigen.

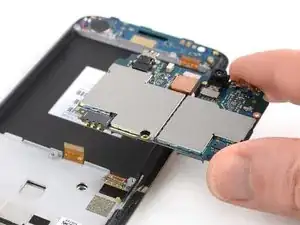

Hebe das Motherboard an und klappe es nach hinten, bis du genug Platz hast, um das Displaykabel zu trennen.

Heble das Displaykabel mit der Kante des Spudgers hoch und trenne es vom Motherboard.

Entferne das Motherboard.
