Moto G4 Frontkamera austauschen

Geschrieben von: Kieran Basheer
  • Kommentare: 9
Moto G4 Frontkamera austauschen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

35 Minuten

Einleitung

Hier wird der Austausch einer defekten Frontkamera gezeigt.

  1. amtvddjAmwhmrnqH
    amtvddjAmwhmrnqH
    OWi4m4XCxfEBgDMt
    EwJnFXXfcwhAWbTc

    • Setze einen Fingernagel oder einen Spudger in die Vertiefung an der Unterkante nahe der Ladebuchse ein.

    • Verdrehen ihn leicht, damit sich ein kleiner Spalt zwischen Rückabdeckung und dem Smartphone bildet.

    • Lasse das Werkzeug (oder den Fingernagel) im Spalt zwischen Rückabdeckung und Smartphone eingesetzt und schiebe es um die Ecke herum. Löse so die Rasten , mit denen die Rückabdeckung befestigt ist.

  2. HLqMHMbmASfwFDVU
    HLqMHMbmASfwFDVU
    wkbdCQWZyeoURicu

    • Schiebe das Werkzeug an der Seite entlang, um noch mehr Rasten zu lösen, mit denen die Rückabdeckung befestigt ist.

  3. IRICjJRMR1eUHQvd
    IRICjJRMR1eUHQvd
    frOdNGBIe3yRUYUQ
    DJCAEbwhl6ZN2xON

    • Halte das Werkzeug weiter leicht unter der Rückabdeckung eingesetzt und schiebe es um die obere Ecke herum.

    • Wenn nötig, schiebe es auch noch um die anderen Kanten herum, bis sich die Rückabdeckung löst.

  4. pTETy5GBsJCUgxsO
    pTETy5GBsJCUgxsO
    vKqBpOYKSASlbQkv

    • Entferne die Rückabdeckung.

    • Um die Rückabdeckung wieder einzusetzen, musst du sie sorgfältig über dem Smartphone ausrichten und vorsichtig an allen Kanten nach unten drücken, bis die Rasten wieder einschnappen.

  5. ffDFM5MxvYRYGd3M
    ffDFM5MxvYRYGd3M
    KLonmPJiytRfZMPP

    • Entferne die Einschübe für MicroSIM und SIM (falls noch drin).

  6. CblUBFHebOPfmwHn
    CblUBFHebOPfmwHn
    Y5AmMCGdT5C4OWM1

    • Heble die Gummiabdeckung vom Stecker des Kamerablitzes mit dem Spudger ab.

  7. MBcHXGXsJATGCWMj

    • Entferne die Gummiabdeckung.

  8. 2PT4qZOgF5piDHIy
    2PT4qZOgF5piDHIy
    OALHZ2QuglNBlykt

    • Heble den Stecker des Kamerablitzes mit einem Spudger gerade nach oben und löse ihn ab.

  9. R52jISsgc6PJMUYW

    • Drehe die neunzehn identischen 3,1 mm Torx T3 Schrauben heraus, mit denen der Mittelrahmen befestigt ist.

    In my kit, the T3 Torx bit came in the ‘repair part’ box, while a T5 Torx bit was in the ‘repair tools’ box.

    Joseph Albert -

    my phone had t4, not t3

    Donald Smith -

    Screws are stuck quite hard, apply a hefty amount of pressure when removing. Otherwise you’ll destroy the thread

    face -

    unable to remove 8 of the screws. any suggestions?

    wayne malcom -

    My T4 is the tool that fit. I can see why people strip these. They were dam tight for such little screws.

    I also had a tough time getting them out of the socket once loose. Magnet in the tool was not very strong. I used my tweezers, and scratch the screw heads. That means they are real soft steel, and strip easy.

    P 38 -

  10. CdvPqSLWgj4YR1Im

    • Setze einen Spudger in der oberen linken Ecke des Mittelrahmens ein und verdrehe ihn vorsichtig, damit sich der Mittelrahmen vom restlichen Smartphone löst.

    I couldn’t get the spudger in, but had success with the opening pick instead.

    Bernd Mast -

  11. D5HjSM3XUBUJOE6T

    • Entferne den Mittelrahmen.

    During the midframe removal, be careful and do not put too much torsional stress on the loudspeaker pickup wires (to the right of the main camera). It’s not that difficult to crush or shear the pickups there. Doing so will render your phone silent.

    Kevin Kwan -

    Exactly what happened to me. Both contacts broke off and if just loosely put where they were, they can't make proper contact anymore.

    There should be a warning about this in the guide itself!

    Simon Vetter -

  12. fGFKgOBXsMKoWbQr
    fGFKgOBXsMKoWbQr
    Zqb15SXcygILmYyg

    • Setze eine dünne Spitze (z.B. einer Pinzette) unter die roten und schwarzen Akkudrähte und schiebe sie unter den Akkustecker.

    • Heble vorsichtig gerade nach oben, um den Akku abzutrennen.

    • Heble nur an der Seite, wo die Drähte am Stecker befestigt sind. An anderer Stelle kann der Anschluss kaputt gehen.

    • Richte beim Zusammenbau den Stecker mit dem sichtbaren Kupferdraht nach oben über dem Anschluss aus. Drücke ihn gerade nach unten, um ihn zu verbinden. Wackle dabei ein bisschen, so dass er korrekt einrastet.

  13. 2LDdlZIOqGWjUtht
    2LDdlZIOqGWjUtht
    pIUv5qJlT6xZyvNU
    btUlXelDZbELi2S5

    • Es ist nicht nötig, für den Austausch der Frontkamera den Akku auszubauen; auf den Bildern fehlt er, das kannst du ignorieren.

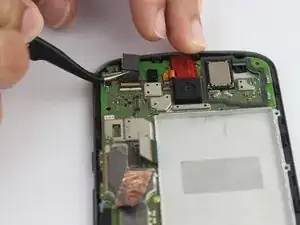

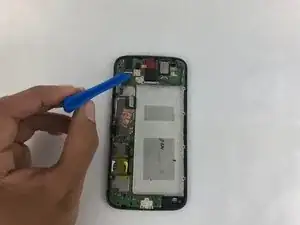

    • Heble die Frontkamera mit dem Spudger hoch und stelle sicher, dass sie vom Rahmen abgelöst ist.

    • Ziehe jegliches Klebeband vom Stecker der Frontkamera ab und entferne es.

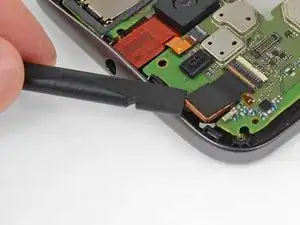

    • Klappe mit einem Spudger oder einem anderen ESD-sucheten Werkzeug den Sicherungsbügel am ZIF Verbinder der Frontkamera hoch.

    • Ziehe das Flachbandkabel zur Frontkamera vorsichtig aus seinem ZIF- Anschluss heraus.

  14. 11bonpDWr6QR1LX1

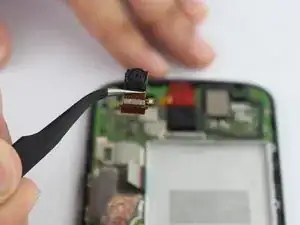

    • Entferne die Frontkamera.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
