Moto G4 LCD mit Touchscreen austauschen

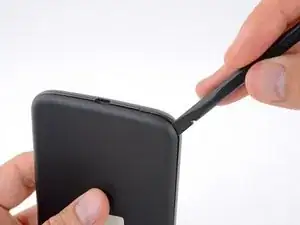

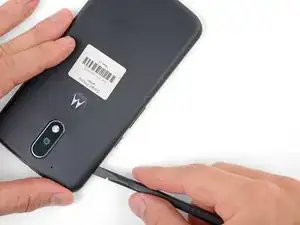

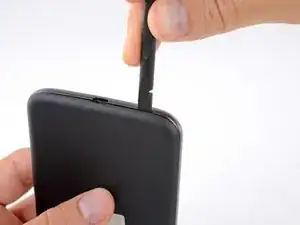

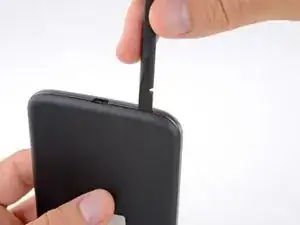

Setze einen Fingernagel oder einen Spudger in die Vertiefung an der Unterkante nahe der Ladebuchse ein.

Verdrehen ihn leicht, damit sich ein kleiner Spalt zwischen Rückabdeckung und dem Smartphone bildet.

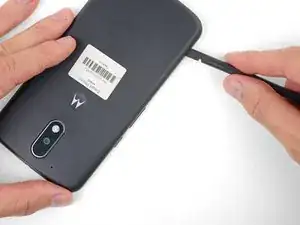

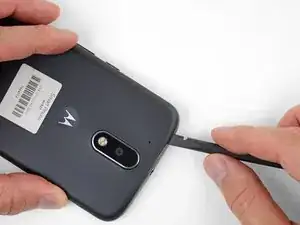

Lasse das Werkzeug (oder den Fingernagel) im Spalt zwischen Rückabdeckung und Smartphone eingesetzt und schiebe es um die Ecke herum. Löse so die Rasten , mit denen die Rückabdeckung befestigt ist.

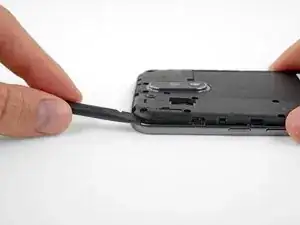

Schiebe das Werkzeug an der Seite entlang, um noch mehr Rasten zu lösen, mit denen die Rückabdeckung befestigt ist.

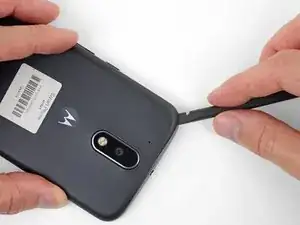

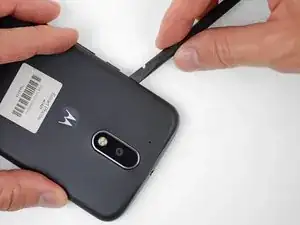

Halte das Werkzeug weiter leicht unter der Rückabdeckung eingesetzt und schiebe es um die obere Ecke herum.

Wenn nötig, schiebe es auch noch um die anderen Kanten herum, bis sich die Rückabdeckung löst.

Entferne die Rückabdeckung.

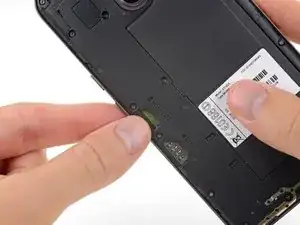

Entferne die Einschübe für MicroSIM und SIM (falls noch drin).

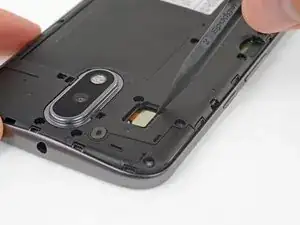

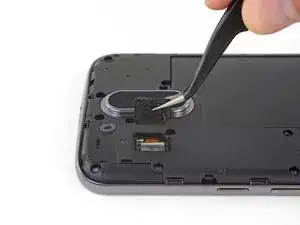

Heble die Gummiabdeckung vom Stecker des Kamerablitzes mit dem Spudger ab.

Entferne die Gummiabdeckung.

Heble den Stecker des Kamerablitzes mit einem Spudger gerade nach oben und löse ihn ab.

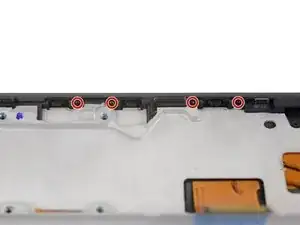

Drehe die neunzehn identischen 3,1 mm Torx T3 Schrauben heraus, mit denen der Mittelrahmen befestigt ist.

Setze einen Spudger in der oberen linken Ecke des Mittelrahmens ein und verdrehe ihn vorsichtig, damit sich der Mittelrahmen vom restlichen Smartphone löst.

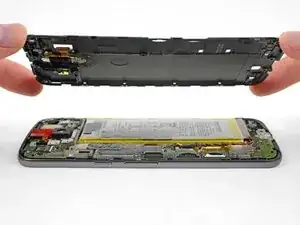

Entferne den Mittelrahmen.

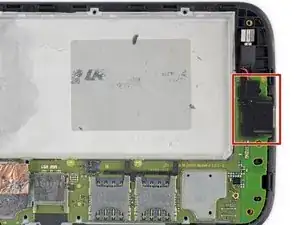

Ziehe jegliches Klebeband ab, das den Akku mit der Hauptplatine verbindet, und entferne es.

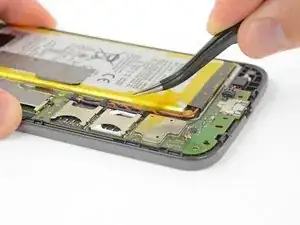

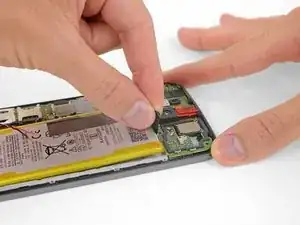

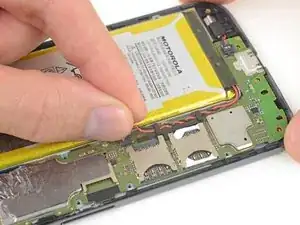

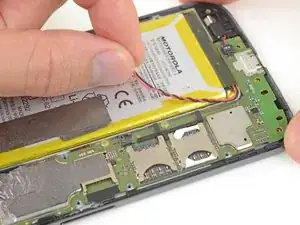

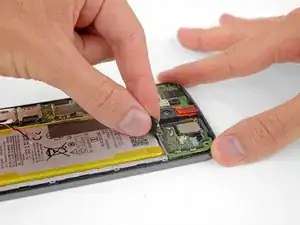

Setze eine dünne Spitze (z.B. einer Pinzette) unter die roten und schwarzen Akkudrähte und schiebe sie unter den Akkustecker.

Heble vorsichtig hoch und trenne den Akku ab.

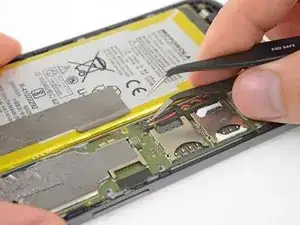

Schiebe die Akkuanschlussdrähte zum Akku hin, so dass sie sich aus der schwarzen Halterung auf der Hauptplatine lösen.

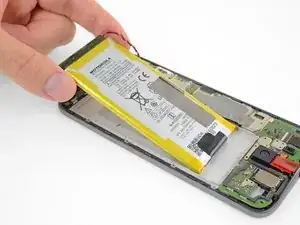

Ziehe langsam, aber fest, an der schwarzen Lasche am oberen Ende des Akkus, so dass sich der Akku aus der Klebeverbindung löst.

Wenn die Zuglasche reißt, kannst du mit einem Spudger oder einer alten Kreditkarte vorsichtig an den Kanten des Akkus hebeln, bis er herauskommt.

Entferne den Akku.

Ziehe die schwarze Gummiabdeckung vom Stecker der Ladebuchse und des Vibrationsmotors ab und entferne sie.

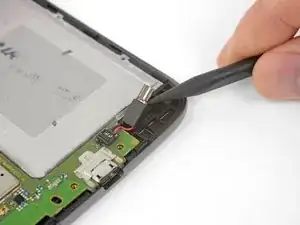

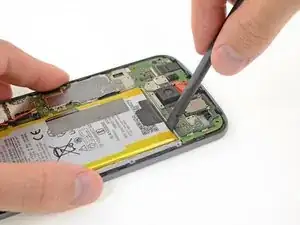

Setze die Spudgerspitze unter den Vibrationsmotor und heble vorsichtig nach oben, damit sich der Vibrationsmotor vom Rahmen löst.

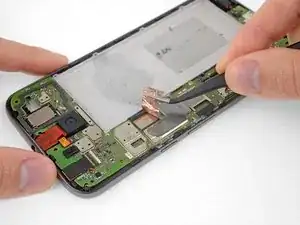

Ziehe die Kupferfolie vom Displaystecker ab.

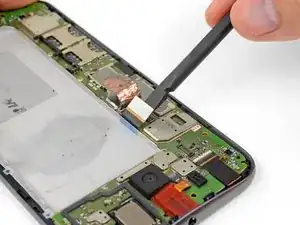

Heble den Displaystecker an der Kante, die der Seite des Smartphones am nächsten ist, gerade nach oben von der Hauptplatine weg und trenne das Display ab.

Heble den Sicherungsbügel am ZIF Verbinder der Kopfhörerbuchse mit dem Spudger nach oben.

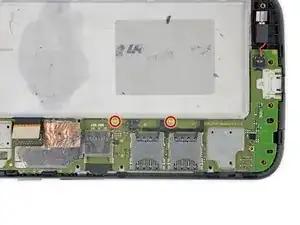

Entferne die beiden bronzefarbenen 2,4 mm Torx T3 Schrauben, mit denen die Hauptplatine befestigt ist.

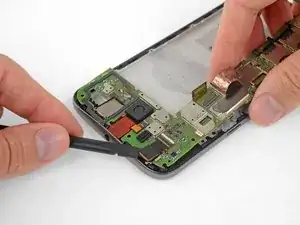

Fasse die Hauptplatine an den Kanten an und hebe das untere Ende schräg hoch, wobei du das obere Ende nahe am Smartphone belässt.

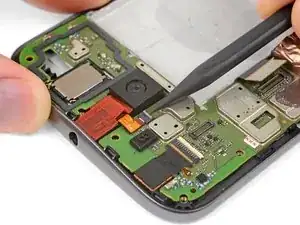

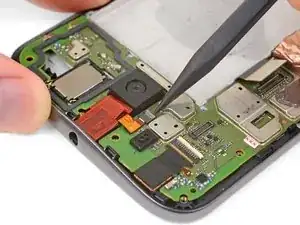

Heble die Frontkamera mit dem Spudger hoch und stelle sicher, dass sie sich gut vom Rahmen ablöst. Die Kamera kann mit der Hauptplatine verbunden bleiben.

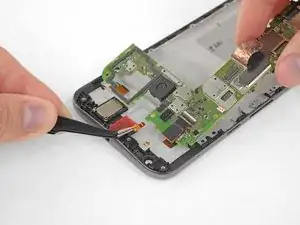

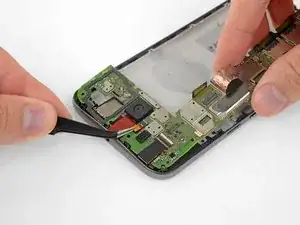

Fasse das Flachbandkabel zur Kopfhörerbuchse mit einer Pinzette und ziehe es sorgfältig beim Entfernen der Hauptplatine aus seinem Anschluss heraus.

Entferne die Hauptplatine.

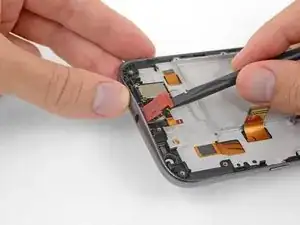

Setze die Spudgerspitze in die Kopfhörerbuchse ein und hebele gerade nach oben, damit sich die Kopfhörerbuchse vom Rahmen löst.

Falls nötig, musst du auch an der gegenüberliegenden Seite der Kopfhörerbuchse hebeln, um sie endgültig abzulösen.

Entferne die Kopfhörerbuchse.

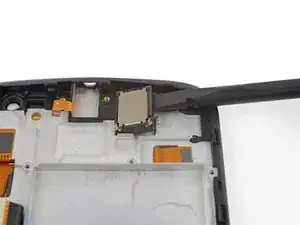

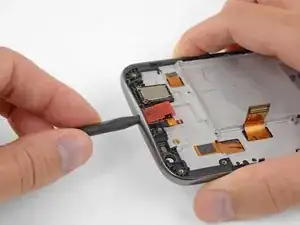

Heble mit dem flachen Ende des Spudgers an der oberen rechten Kante des Ohrhörer-Lautsprechers, damit er sich vom Rahmen ablöst.

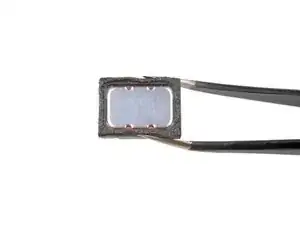

Entferne den Ohrhörer-Lautsprecher.

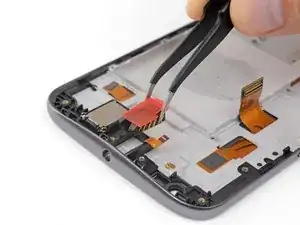

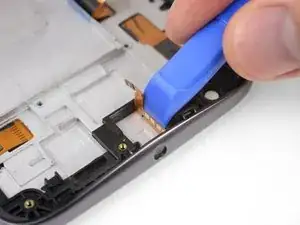

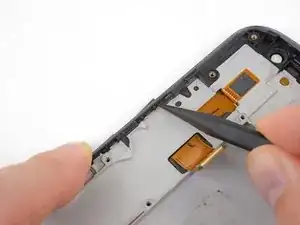

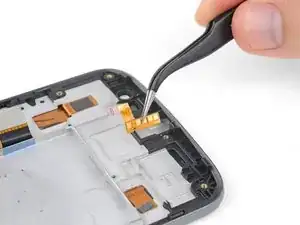

Zwänge die scharfe Kante des iFixit Öffnungswerkzeuges zwischen das Flachbandkabel der Kopfhörerbuchse und dem Kunstoffrahmen, an dem es angeklebt ist.

Drücke vorsichtig nach unten, so dass sich das Flachbandkabel zur Kopfhörerbuchse aus seiner Klebeverbindung löst.

Entferne das Flachbandkabel zur Kopfhörerbuchse.

In den folgenden Schritten wirst du die beiden Tasten entfernen und übertragen, indem du von innen auf die pilzförmigen Stifte drückst.

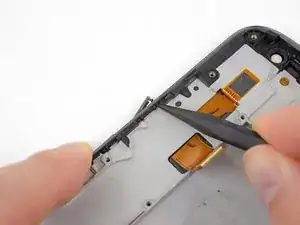

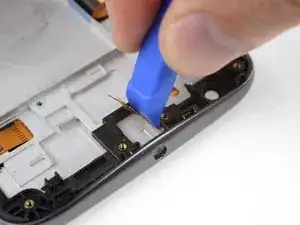

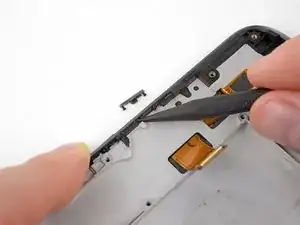

Hole die Einschalttaste von innen aus dem Rahmen heraus. Du musst dazu die beiden pilzförmigen Stifte, mit denen sie befestigt ist, vorsichtig mit der Spudgerspitze herausdrücken.

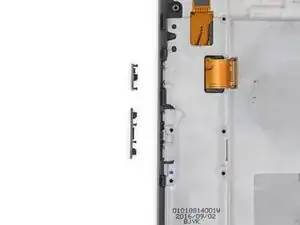

Wiederhole den vorigen Schritt, um die Lautstärkewippe aus dem Rahmen herauszudrücken.

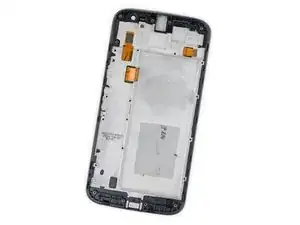

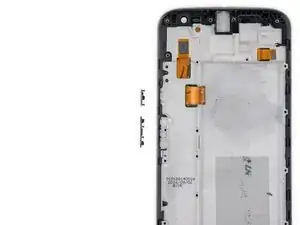

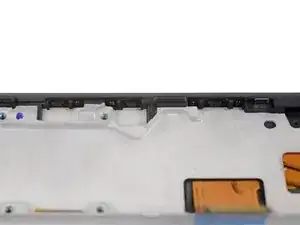

Nur die LCD/Touchscreen Einheit (inklusive Rahmen) bleibt übrig.

Prüfe genau, ob dein Ersatzteil mit dem ausgebauten übereinstimmt und sorge dafür, dass alle eventuell benötigten Bauteile vom alten auf das neue Teil übertragen wurden.
