Moto G4 Rückkamera austauschen

Setze einen Fingernagel oder einen Spudger in die Vertiefung an der Unterkante nahe der Ladebuchse ein.

Verdrehen ihn leicht, damit sich ein kleiner Spalt zwischen Rückabdeckung und dem Smartphone bildet.

Lasse das Werkzeug (oder den Fingernagel) im Spalt zwischen Rückabdeckung und Smartphone eingesetzt und schiebe es um die Ecke herum. Löse so die Rasten , mit denen die Rückabdeckung befestigt ist.

Schiebe das Werkzeug an der Seite entlang, um noch mehr Rasten zu lösen, mit denen die Rückabdeckung befestigt ist.

Halte das Werkzeug weiter leicht unter der Rückabdeckung eingesetzt und schiebe es um die obere Ecke herum.

Wenn nötig, schiebe es auch noch um die anderen Kanten herum, bis sich die Rückabdeckung löst.

Entferne die Rückabdeckung.

Entferne die Einschübe für MicroSIM und SIM (falls noch drin).

Heble die Gummiabdeckung vom Stecker des Kamerablitzes mit dem Spudger ab.

Entferne die Gummiabdeckung.

Heble den Stecker des Kamerablitzes mit einem Spudger gerade nach oben und löse ihn ab.

Drehe die neunzehn identischen 3,1 mm Torx T3 Schrauben heraus, mit denen der Mittelrahmen befestigt ist.

Setze einen Spudger in der oberen linken Ecke des Mittelrahmens ein und verdrehe ihn vorsichtig, damit sich der Mittelrahmen vom restlichen Smartphone löst.

Entferne den Mittelrahmen.

Setze eine dünne Spitze (z.B. einer Pinzette) unter die roten und schwarzen Akkudrähte und schiebe sie unter den Akkustecker.

Heble vorsichtig gerade nach oben, um den Akku abzutrennen.

Ziehe jegliches Klebeband ab, das die Akkuanschlussdrähte befestigt. Schiebe die Akkuanschlussdrähte zum Akku hin, so dass sie sich aus der schwarzen Halterung auf der Hauptplatine lösen.

Ziehe die schwarze Gummiabdeckung vom Stecker der Ladebuchse und des Vibrationsmotors ab und entferne sie.

Setze die Spudgerspitze unter den Vibrationsmotor und heble ihn vorsichtig nach oben, so dass er sich vom Rahmen ablöst.

Ziehe die Kupferfolie vom Displaystecker ab.

Hebele den Displaystecker an der Kante, die am nächsten an der Seite des Smartphones liegt, mit dem Spudger gerade nach oben und trenne das Display ab.

Heble den Sicherungsbügel am ZIF Verbinder des Kopfhörersteckers mit dem Spudger hoch.

Entferne die beiden bronzefarbenen 2,4 mm Torx T3 Schrauben, mit denen die Hauptplatine befestigt ist.

Fasse die Hauptplatine an den Kanten an und hebe das untere Ende schräg hoch, wobei du das obere Ende nahe am Smartphone belässt.

Heble die Frontkamere mit dem Spudger hoch und stelle sicher, dass sie sich gut vom Rahmen ablöst. Die Kamera kann auf der Hauptplatine verbleiben.

Fasse das Flachbandkabel zur Kopfhörerbuchse mit einer Pinzette und ziehe es sorgfältig beim Entfernen der Hauptplatine aus seinem Anschluss heraus.

Entferne die Hauptplatine.

Drehe die Hauptplatine herum, so dass du an die Rückkamera herankommst.

Ziehe das orangene Band ab und entferne es, so dass du Zugang zur Halteklammer der Rückkamera an der Hauptplatine hast.

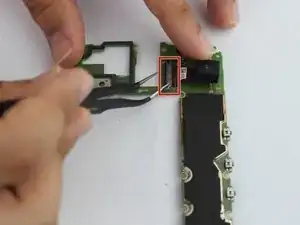

Klappe den schwarzen Sicherungsbügel am ZIF Verbinder hoch und trenne die Rückkamera ab.

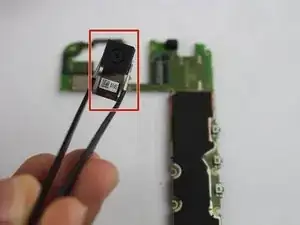

Entferne die Rückkamera von der Hauptplatine.

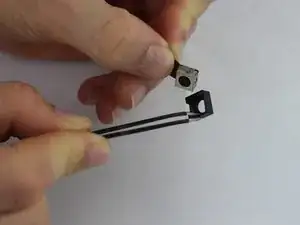

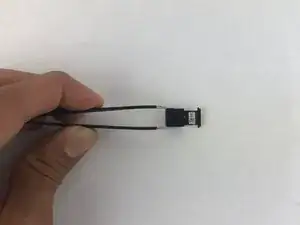

Löse die schwarze Kunstoffabdeckung von der eben entfernten defekten Rückkamera ab.

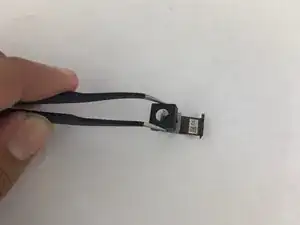

Klebe die schwarze Kunstoffabdeckung auf deine neue Ersatzkamera auf.
