Moto G6 Play Display tauschen

Geschrieben von: Tarun Thiruma

Kommentare: 5

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

50 Minuten - 2 Stunden

Einleitung

Nutze diese Anleitung, um das Display deines Moto G6 Play auszutauschen, einschließlich des angeklebten Mittelrahmens.

Beachte, dass dein Austauschteil sowohl Display, als auch den Mittelrahmen enthält – diese Anleitung beinhaltet nicht das Ablösen des Display vom Mittelrahmen.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Während des Vorgangs wird der Akku entfernt, welcher dabei beschädigt werden könnte. Wir raten ausdrücklich dazu, den Akku nicht wieder zu verwenden, da dadurch ein Sicherheitsrisiko entsteht. Ersetze den Akku durch einen neuen.

Werkzeuge

Ersatzteile

Schritt 1

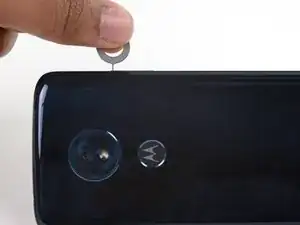

Stecke eine Büroklammer oder ein SIM-Auswurfwerkzeug in das kleine Loch des SIM-Kartenhalters auf der oberen rechten Seite des Telefons.
Drücke dein Werkzeug in das Loch, um den Kartenhalter auszuwerfen.
Das könnte einiges an Kraft benötigen.
Der Auswurfmechanismus ist in diesem Telefon tiefer als in anderen und braucht vielleicht ein längeres Werkzeug. Wenn das nicht reicht, musst du eine Büroklammer aufbiegen und benutzen.

Schritt 2

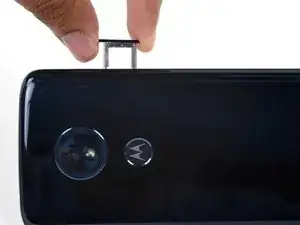

Entferne den SIM-Kartenhalter.
Wenn du eine SIM-Karte einsetzt, achte darauf, dass sie richtig herum ist.

Schritt 3

Schalte dein Handy aus, bevor du beginnst.
Wenn möglich, leere den Akku vor der Demontage. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko eines gefährlichen Feuers oder einer Explosion geringer.
Falls die Glas-Rückabdeckung gesprungen ist, bedecke es vollständig mit Paketklebeband, um die Glasscherben darin einzufassen und Verletzungen zu vermeiden.

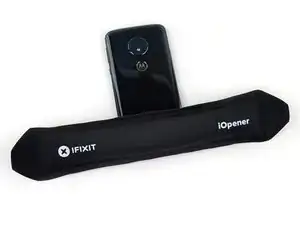

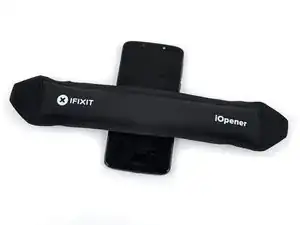

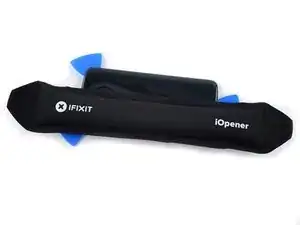

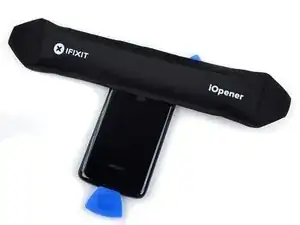

Bereite den iOpener vor und erhitze die Rückseite des Handys sowie den unteren Rand für zwei Minuten oder so lange bis es fast zu heiß zum anfassen ist. Dadurch wird der Kleber, der die Glas-Rückabdeckung befestigt, aufgeweicht.
Gegebenenfalls musst du den iOpener mehrmals erneut erhitzen und auflegen, um das Handy auf die notwendige Temperatur zu erwärmen. Folge den Anweisungen für den iOpener und vermeide Überhitzung.
Ein Föhn, Heißluftgebläse oder Heizplatte können dafür auch benutzt werden. Achte darauf, dass das Handy nicht überhitzt wird - das Display und der Akku sind beides hitzeempfindliche Komponenten.

Schritt 4

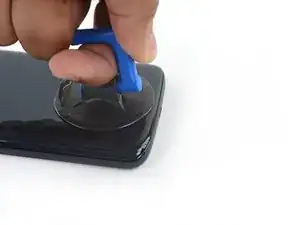

Bringe den Saugheber am unteren Ende der Glas-Rückabdeckung an.
Ziehe mit festen und konstantem Druck am am Saugheber, um einen kleinen Spalt zwischen der Glas-Rückabdeckung und Gehäuse zu schaffen.
Falls das Glas gesprungen ist, hält der Saugheber möglicherweise nicht. Versuche in diesem Fall, die Glas-Rückabdeckung mit starkem Klebeband anzuheben oder den Saugheber mit Sekundenkleber daran zu befestigen.
Dies verlangt möglicherweise viel Kraft. Du musst die Rückabdeckung mit dem Saugheber nur einen kleinen Spalt öffnen, um dein Werkzeug einzuschieben.
Wenn du Probleme beim Öffnen hast, führe mehr Hitze hinzu, um den Kleber zu lösen und versuche es erneut. Da der Kleber schnell abkühlt, musst du ihn gegebenenfalls mehrmals erhitzen.

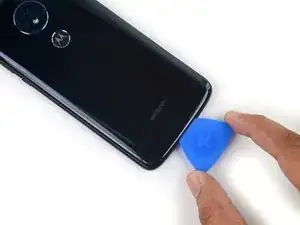

Schiebe ein Plektrum in den Spalt zwischen Glas-Rückabdeckung und Gehäuse.

If you are having no luck getting the bottom to lift, even when it's almost too hot to touch, try starting on a side near the bottom. The adhesive for the bottom was twice as wide as on the sides and even giving up on the iOpener and using a heat gun I could not get the bottom to lift at all, so I moved to the bottom left side and started there.

No Spam -

YES. This is the way. Thank you!

mttwlk -

Thank you for this comment! Completely agree. I was having no luck starting with the bottom and things worked much better when starting on the side.

Laura -

Schritt 5

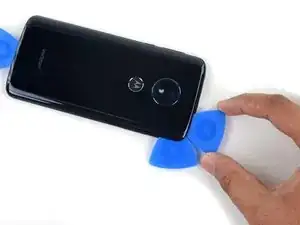

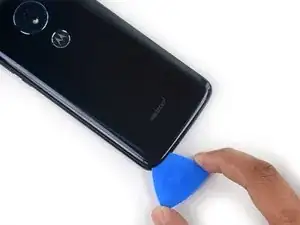

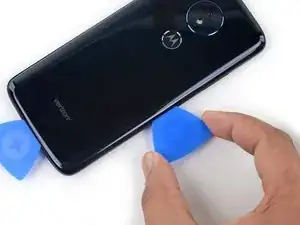

Schiebe das Plektrum um den kompletten unteren Rand herum, um durch den Kleber zu schneiden, der die Glas-Rückabdeckung sichert.
Führe das Plektrum langsam und vorsichtig um die Ecken des Handys. Der gebogene Teil des Glases am linken und rechten Rand kann sehr leicht springen, wenn das Plektrum dagegen drückt.
Nachdem der Kleber durchtrennt ist, kann er während dem Abkühlen an manchen Stellen wieder zusammenkleben. Lasse das Plektrum in den Rändern stecken, um dies zu verhindern und führe die nächsten Schritte mit einem anderen Plektrum durch. So kannst du den Kleber an allen Rändern lösen.

Schritt 6

Erhitze den rechten Rand auf der Rückseite des Handys, um den Kleber aufzuweichen.

Schritt 7

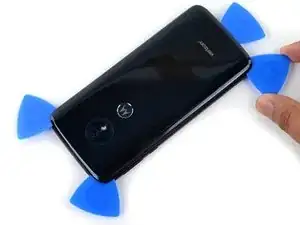

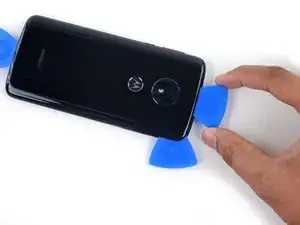

Schiebe das Plektrum entlang des rechten Randes der Glas-Rückabdeckung zum Trennen des Klebers.
Achte darauf, dass du das Plektrum nicht tiefer als etwa 1 cm unter die Kante des Telefons schiebst, damit das Kabel des Fingerabdrucksensors nicht beschädigt wird.
Lasse das Plektrum in der oberen rechten Ecke stecken, um ein Wiederverkleben zu verhindern und führe die nächsten Schritte mit einem anderen Plektrum durch.

Schritt 8

Erhitze den oberen Rand auf der Rückseite des Handys, um den Kleber aufzuweichen.

Schritt 9

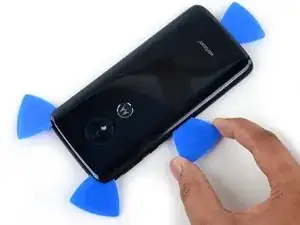

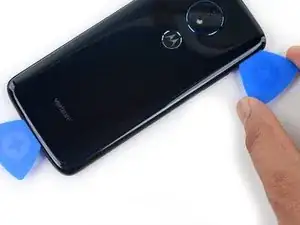

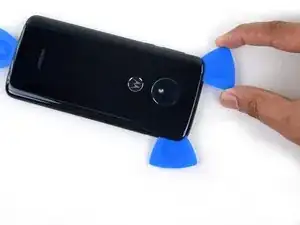

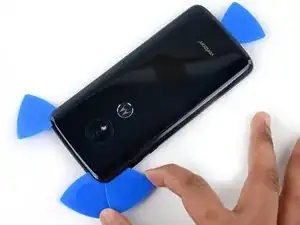

Schiebe das Plektrum entlang der oberen Kante des Handys zum Trennen des Klebers, welcher die Glas-Rückabdeckung sichert.
Achte darauf, dass du das Plektrum nicht tiefer als etwa 1 cm unter die Kante des Telefons schiebst, damit das Wärmeableitungskissen um die Kameraeinheit nicht beschädigt wird.
Führe das Plektrum langsam und vorsichtig um die Ecken des Handys. Der gebogene Teil des Glases am linken und rechten Rand kann sehr leicht springen, wenn das Pick dagegen drückt.
Lasse das Plektrum in der oberen linken Ecke stecken, um ein Wiederverkleben zu verhindern und führe die nächsten Schritte mit einem anderen Plektrum durch.

Schritt 10

Erhitze den linken Rand auf der Rückseite des Handys, um den Kleber aufzuweichen.

Schritt 11

Schiebe das Plektrum entlang des linken Randes des Handys zum Trennen des Klebers, der die Glas-Rückabdeckung sichert.
Achte darauf, dass du das Plektrum nicht tiefer als etwa 1 cm unter die Kante des Telefons schiebst, damit das Kabel des Fingerabdrucksensors nicht beschädigt wird.

Schritt 12

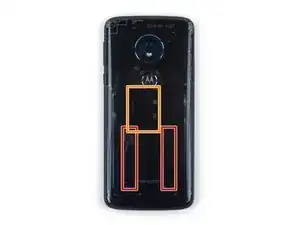

In der unteren Hälfte des Telefons ist die Glas-Rückabdeckung mit jeweils einem Klebestreifen auf jeder Seite befestigt, diese müssen aufgetrennt werden.
Dabei musst du besonders auf das Kabel des Fingerabdrucksensors aufpassen, das in der Mitte des Telefons verläuft.

Schritt 13

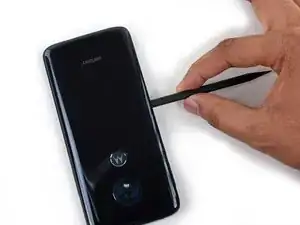

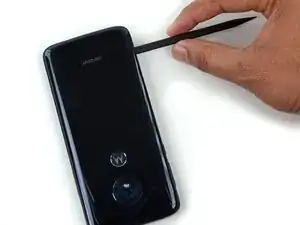

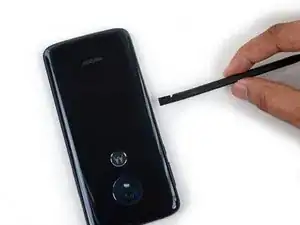

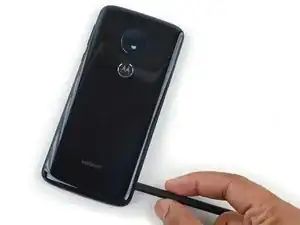

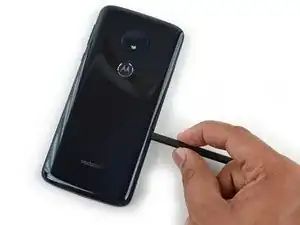

Schiebe die flache Seite eines Spudgers etwa 2 cm in die untere Hälfte der rechten Seite sein und schiebe ihn die rechte Seite entlang, um den rechten Kleber zu lösen.
Schiebe den Spudger nicht zu tief ein und heble vorsichtig, damit weder das Fingerabdrucksensorkabel, noch die Glas-Rückabdeckung kaputt gehen.

Schritt 14

Schiebe die flache Seite eines Spudgers etwa 2 cm in die untere Hälfte der linken Seite sein und schiebe ihn die linke Seite entlang, um den linken Kleber zu lösen.
Schiebe den Spudger nicht zu tief ein und heble vorsichtig, damit weder das Fingerabdrucksensorkabel, noch die Glas-Rückabdeckung kaputt gehen.

Schritt 15

Falls sich das Glas verklemmt hat, erhitze die Stelle erneut und trenne den Kleber erneut.

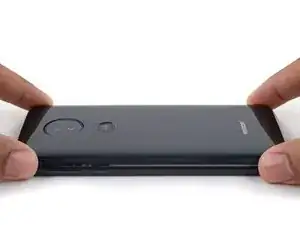

Hebe vorsichtig die Glas-Rückabdeckung an und stelle sicher, dass sie vollständig vom Kleber getrennt ist.
Entferne die Glas-Rückabdeckung.
Entferne die die Glas-Rückabdeckung noch nicht ganz, weil der Fingerabdrucksensor immer noch mit einem dünnen Kabel am Telefon befestigt ist.
Tausche an dieser Stelle beim Wiedereinbau den Kleber auf der Glas-Rückabdeckung mit vorgeschnittenen Klebestreifen oder einem hochfesten, doppelseitigen Klebeband aus, wie Tesa 61395.
Wenn du dein Gerät wieder zusammenbaust, lege etwas Schweres, wie ein oder zwei Schulbücher, für 30 bis 60 Minuten auf das Gerät. Dadurch verbindet sich der Kleber besser.

Schritt 16

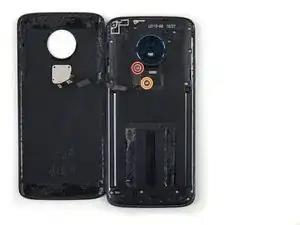

Löse die beiden Schrauben, die die Halterung des Fingerabdrucksensorkabels fixieren, mit einem Kreuzschlitzschraubendreher:
eine silberne 1,5 mm Schraube
eine goldene 3,5 mm Schraube

Schritt 17

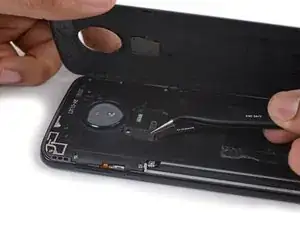

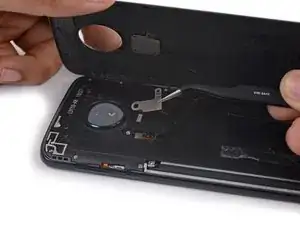

Löse die Abdeckung mit einer Pinzette.

Schritt 18

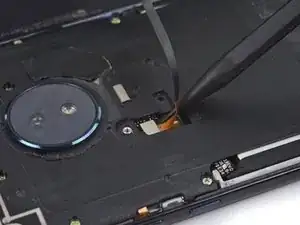

Nutze die Spitze eines Spudgers, um das Fingerabdrucksensorkabel zu lösen.

Schritt 19

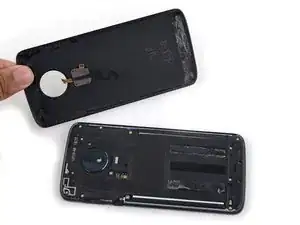

Entferne die Glas-Rückabdeckung.

Schritt 20

Entferne die 15 goldenen 3,5 mm Schrauben am Mittelrahmen mit einem Kreuzschlitzschraubendreher.
Ein paar der Schrauben sind mit Aufklebern bedeckt. Andere sind tief versenkt und müssen mit einer Pinzette rausgeholt oder von der anderen Seite herausgedrückt werden.

Ein Stückchen Klebeband hilft beim Herausziehen der Schrauben. Auch Krümel vom Kleber können einfach mit Klebestreifen aufgetupft werden.

Paddler -

Schritt 21

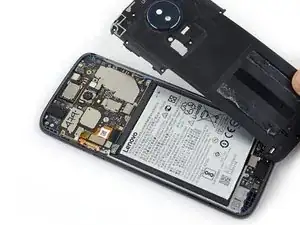

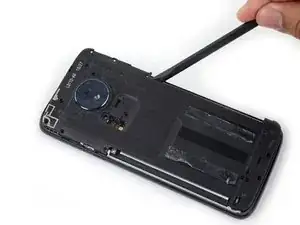

Schiebe einen Spudger in die Kerbe an der oberen rechten Kante des Mittelrahmens.
Heble den Mittelrahmen nach oben, damit sich die Clips lösen, die den Rahmen am Aluminiumrahmen halten.
Entferne den Plastik-Mittelrahmen.

Schritt 22

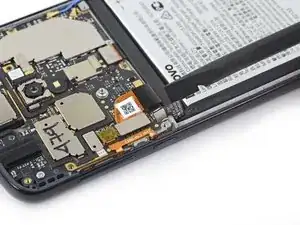

Heble das Akkukabel mit einem Spudger aus seinem Anschluss.

Schritt 23

Bereite einen iOpener vor und lege ihn für mindestens zwei Minuten auf die Mitte des Displays. Dort, wo der Akku drunterliegt. Falls nötig, erhitze den iOpener erneut und lege neu auf.
Achte darauf, dass du Display und Akku mit dem iOpener nicht überhitzt. Wenn der Akku sich aufbläht, entferne sofort alle Hitzequellen und lasse die Akkus abkühlen.
Alternativ kannst du ein wenig Isopropylalkohol unter jede Ecke des Akkus träufeln und für ein paar Minuten einwirken lassen, damit der Kleber aufweicht.

Schritt 24

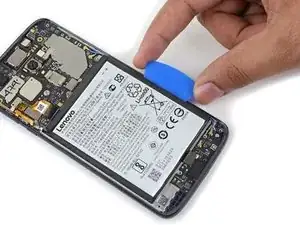

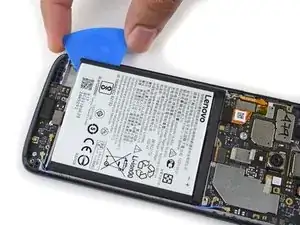

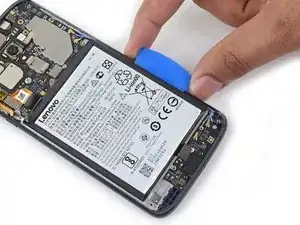

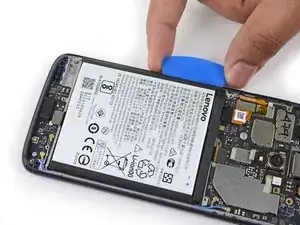

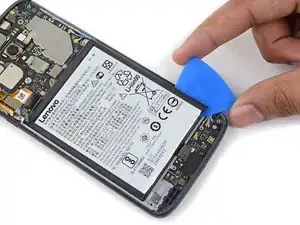

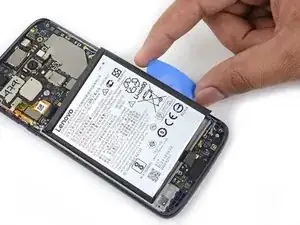

Schiebe vorsichtig ein Plektrum unter das untere Ende des Akkus.
Vielleicht musst den iOpener öfter einsetzen, um den Kleber zu lösen. Der Kleber ist sehr stark und du könntest mehrere Versuche brauchen, um das Plektrum einzusetzen. Wenn der Akku sich verformt, nutze mehr Hitze oder Isopropylalkohol und heble langsamer.
Gib dein Bestes, damit der Akku sich nicht verformt. Aus weichen Lithium-Ionen-Akkus können Chemikalien auslaufen, sie können Feuer fangen oder sogar explodieren, wenn sie beschädigt werden.
Drücke das Plektrum Stück für Stück unter den Akku, um die untere Kante hochzuhebeln.
Schiebe das Plektrum nicht tiefer als etwa 1,5 cm unter die Kante des Akkus, damit die Displaykabel und das Daughterboard nicht beschädigt werden.
Schiebe das Plektrum an der ganzen unteren Kante entlang, um das untere Ende des Akkus zu lösen.

Der alte Akku ist wirklich weich. Also langsam und ausgiebig erwärmen. Am unteren Ende des Akkus sind Anfass-Enden, mit denen die beiden Klebestreifen gedehnt und herausgezogen werden können.

Paddler -

Schritt 25

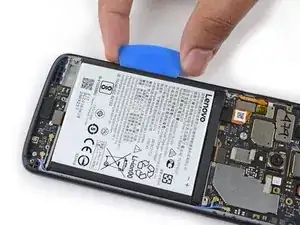

Schiebe das Plektrum zu der unteren linken Ecke des Akkus und beginne, die linke Kante abzulösen.
Wenn der Akku sich schwerer ablösen lässt, ist der Kleber vielleicht abgekühlt. Benutze nochmal den iOpener oder Alkohol, um den Akku wieder zu lösen.
Schiebe das Plektrum an der ganzen linken Kante entlang, um die linke Seite des Akkus zu lösen.

Schritt 26

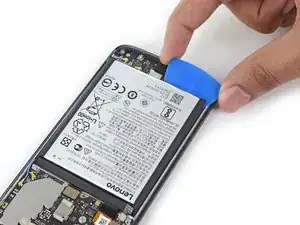

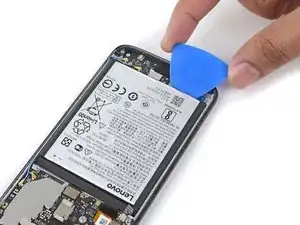

Schiebe das Plektrum zu der unteren rechten Ecke des Akkus und beginne, die rechte Kante abzulösen.
Wenn der Akku sich schwerer ablösen lässt, ist der Kleber vielleicht abgekühlt. Benutze nochmal den iOpener oder Alkohol, um den Akku wieder zu lösen.
Schiebe das Plektrum an der ganzen rechten Kante entlang, um die rechte Seite des Akkus zu lösen.

Schritt 27

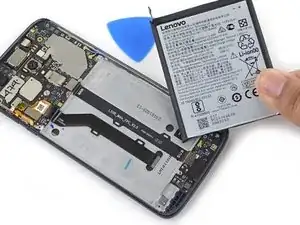

Nutze das Plektrum, um den Akku hochzuhebeln.
Entferne den Akku.
Ein verformter oder beschädigter Akku ist ein Sicherheitsrisiko. Ersetze ihn durch einen neuen Akku.

Schritt 28

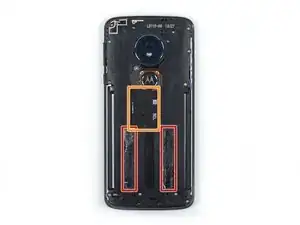

Entferne die Klebestreifen auf beiden Seiten des Akkufachs.
Wenn du das Display wiederverwenden willst, entferne den verbleibenden Kleber im Akkufach mit Isopropylalkohol. Klebe neue Akkuklebestreifen, vorgestanzte Klebefolie oder starkes doppelseitiges Klebeband in das Akkufach, bevor du den neuen Akku einsetzt.

Schritt 29

Entferne das Klebeband über dem Anschluss des Kamerakabels vorsichtig mit einer Pinzette.
Es ist nicht nötig, das gesamte Klebeband zu entfernen, du musst nur den Teil über dem Anschluss lösen.
Versuche, das Klebeband so abzulösen, damit du es beim Zusammenbau wieder anbringen kannst.

Schritt 30

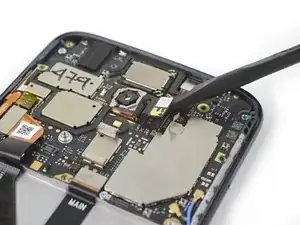

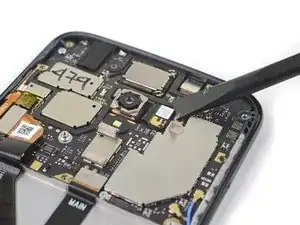

Nutze das flache Ende eines Spudgers um das Kamerakabel aus dem Anschluss zu hebeln.
Entferne das Kameramodul.

Schritt 31

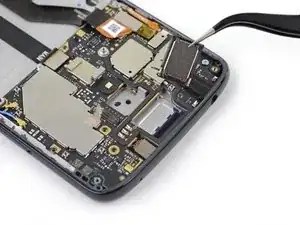

Stecke die Spitze eines Spudgers unter die untere linke Ecke des Ohrhörer-Lautsprechers und heble ihn hoch.
Entferne den Ohrhörer-Lautsprecher.

Schritt 32

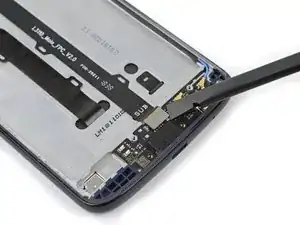

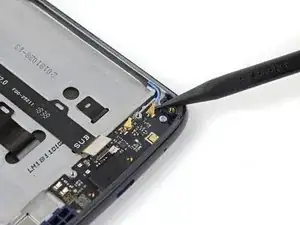

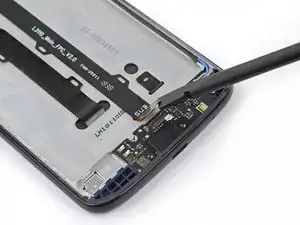

Heble das Kabel des Daughterboards mit einem Spudger aus den Anschluss und trenne es.

Schritt 33

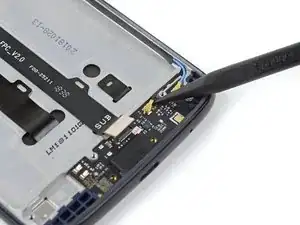

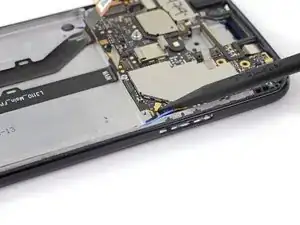

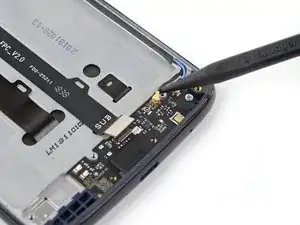

Nutze die Spitze des Spudgers, um das schwarze Antennenkabel aus seinem Anschluss zu hebeln.
Diese UFL-Verbindungen sind sehr empfindlich. Pass auf, dass du beim trennen und wieder anschließen nichts kaputt machst.

Schritt 34

Nutze die Spitze des Spudgers, um das blaue Antennenkabel aus seinem Anschluss zu hebeln.

Schritt 35

Entferne die einzelne silberne 2 mm Schraube mit einem Kreuzschlitzschraubendreher, die das Daughterboard hält.

Schritt 36

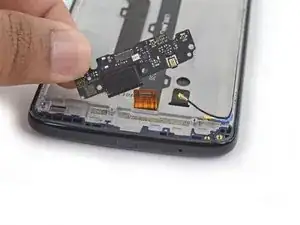

Heble die obere linke Ecke des Daughterboards mit der Spitze eines Spudgers nach oben.
Entferne das Daughterboard.
Achte beim Zusammenbau darauf, dass die Dichtung des Micro-USB-Ports richtig sitzt. Dann setze das Daughterboard erst auf der Seite mit der Dichtung ein und achte darauf, dass keine Kabel darunter festklemmen. Dann setze es an seinen Platz.

Schritt 37

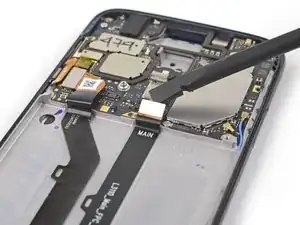

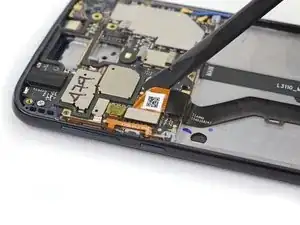

Heble das Kabel zum Daughterboard vom Motherboard mit einem Spudger ab.

Schritt 38

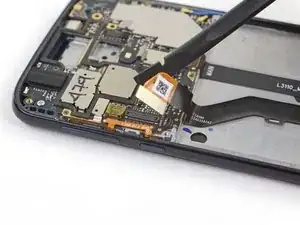

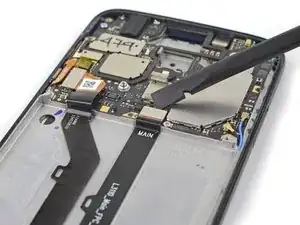

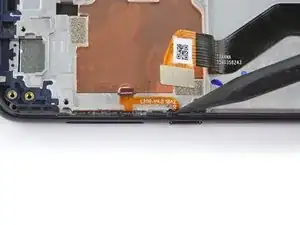

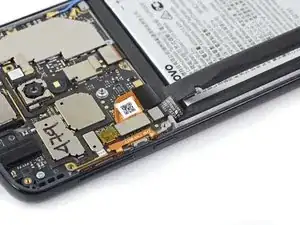

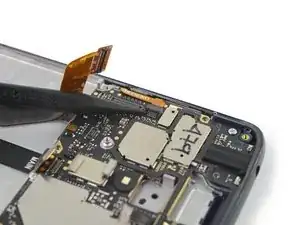

Löse das Displaykabel vom Motherboard mit einem Spudger.

Schritt 39

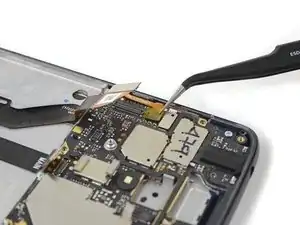

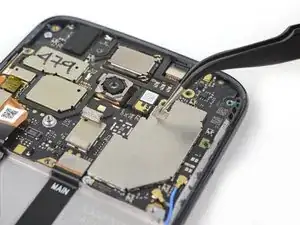

Entferne das Klebeband über dem Anschluss des Buttonkabels mit einer Pinzette.
Nutze das Klebeband beim Zusammenbau wieder.

Schritt 40

Nutze die Spitze eines Spudgers, um den Verschlussbügel des ZIF-Verbinders aufzuhebeln.

Schritt 41

Ziehe das Buttonkabel mit einer Pinzette aus dem Anschluss.

Schritt 42

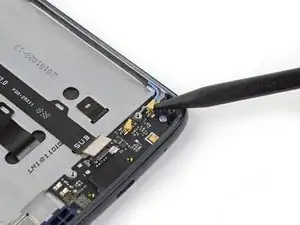

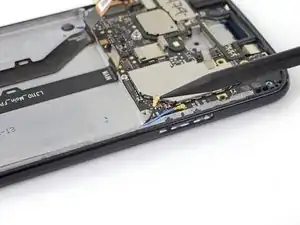

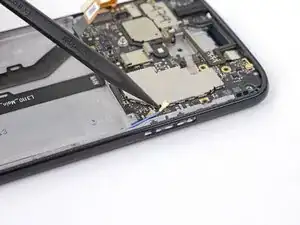

Löse das schwarze Antennenkabel mit der Spitze eines Spudgers.
Diese UFL-Verbindungen sind empfindlich. Sei vorsichtig beim trennen und wieder verbinden.

Schritt 43

Löse das schwarze Antennenkabel mit der Spitze eines Spudgers.

Schritt 44

Löse die beiden silbernen 2 mm Schrauben am Motherboard mit einem Kreuzschlitzschraubendreher.

Schritt 45

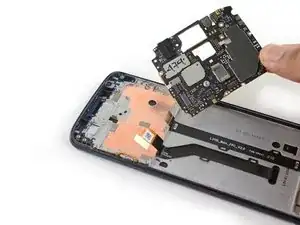

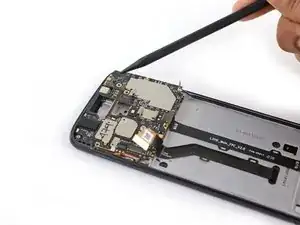

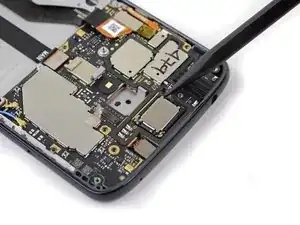

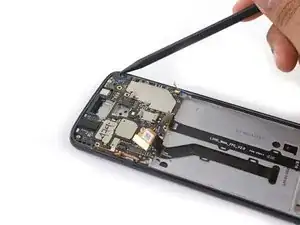

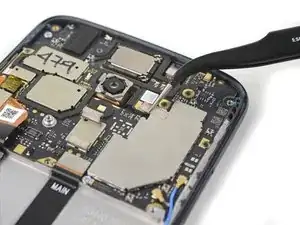

Heble die obere rechte Ecke des Motherboards mit der Spitze eines Spudgers nach oben.
Entferne das Motherboard.
Achte beim Zusammenbau darauf, dass die Dichtung der Kopfhörerbuchse richtig sitzt. Dann setze das Motherboard erst auf die Dichtung und gehe sicher, dass keine Kabel eingeklemmt sind, dann drücke es herunter. Achte auch darauf, dass die Frontkamera richtig sitzt.

Schritt 46

Benutze dafür eine Pinzette und entferne den schwarzen Klebestreifen, der die Antennenkabel bedeckt.
Behalte den Klebestreifen für den Wiederzusammenbau.

Schritt 47

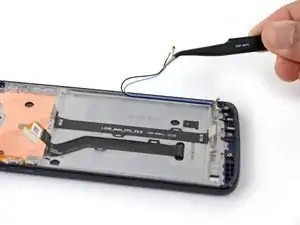

Entferne die zwei Antennenkabel aus dem Schlitz seitlich des Akkus.
Die Koaxialkabel sind empfindlich und können beschädigt werden, wenn sie nicht mit Vorsicht entfernt werden, insbesondere mit Metallwerkzeugen.
Setze beim Wiederzusammenbau das schwarze Antennenkabel für eine saubere Kabelanordnung an der unteren Seite des Schlitzes ein.

Schritt 48

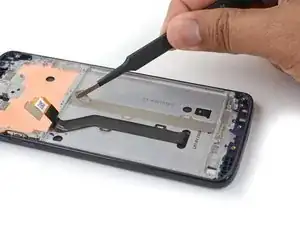

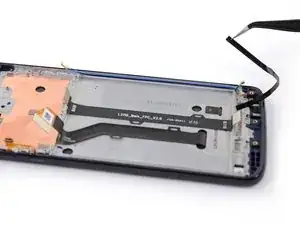

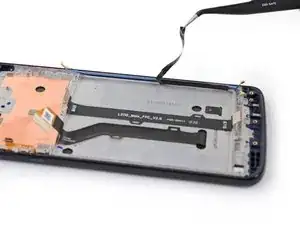

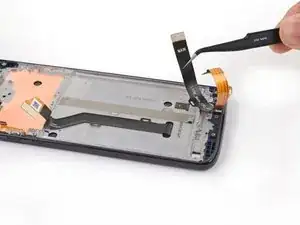

Löse und entferne das Flachbandkabel der Tochterplatine.
Dieses Flachbandkabel ist empfindlich; achte darauf es nicht zu beschädigen, wenn du es mit Metallwerkzeug entfernst.

Schritt 49

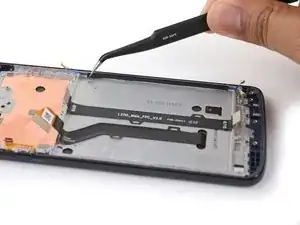

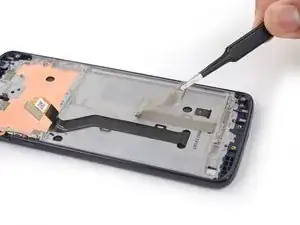

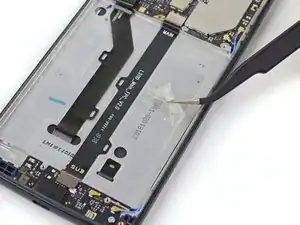

Entferne den Kleber für das Kabel der Tochterplatine.
Versuche den Kleber für den Wiederzusammenbau so gut es geht intakt zu halten.

Schritt 50

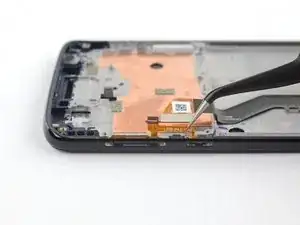

Entferne mit der Pinzette die kleine silberne Halteklammer der Seitentaste auf der linken Seite des Geräts.

Schritt 51

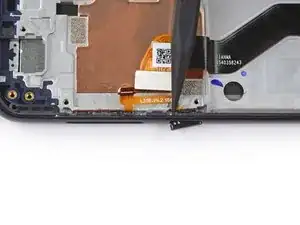

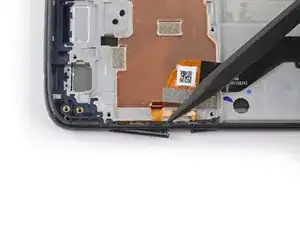

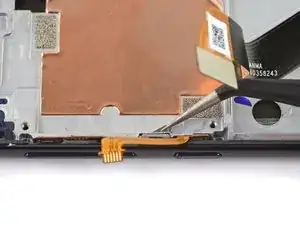

Drücke mit der Spitze des Spudgers gegen die Rückseite des Lautstärkereglers am unteren Ende, sodass die Taste dort zuerst aus dem Handy herausrutscht.
Benutze die Pinzette, um den Lautstärkeregler vorsichtig zu entfernen, indem du am unteren Ende daran ziehst.
Setze beim Wiedereinbau das obere Ende des Lautstärkereglers als erstes ein, dann die restliche Taste.

Schritt 52

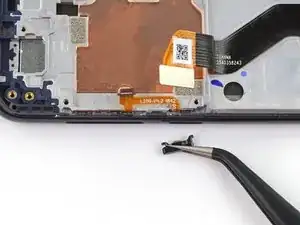

Drücke mit der Spitze des Spudgers gegen die Rückseite des Power-Buttons am oberen Ende, sodass die Taste am oberen Ende zuerst aus dem Handy herausrutscht.
Benutze die Pinzette, um den Power-Button vorsichtig zu entfernen, indem du am oberen Ende ziehst.
Setze beim Wiedereinbau des Power-Buttons das untere Ende zuerst ein und dann den Rest der Taste.

Schritt 53

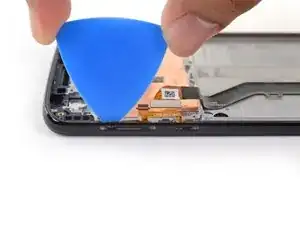

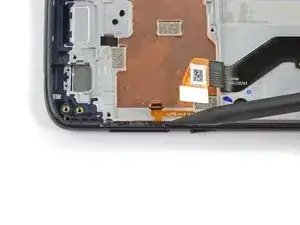

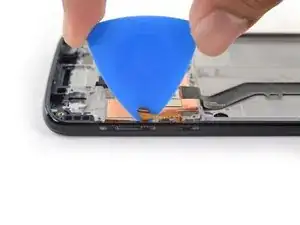

Führe ein Opening Pick zwischen die Platine für Power-Button und Lautstärkeregler und dem Rahmen.

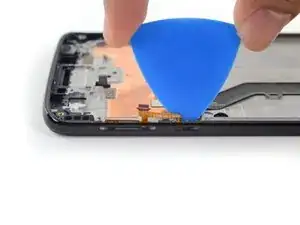

Schiebe das Opening Pick hinter der gesamten Platine entlang, um diese vom Kleber zu lösen, der sie am Rahmen befestigt.
Falls es zu schwierig ist, das Pick hinter die Platine zu schieben, versuche diese zu erhitzen, um den Kleber zu erweichen.

Schritt 54

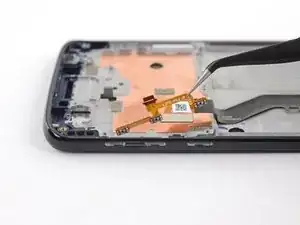

Ziehe mit der Pinzette die Platine für Power-Button und Lautstärkeregler vorsichtig aus dem Steckplatz. Sollte das zu schwer gehen, prüfe, ob du den gesamten Kleber gelöst hast.

Schritt 55

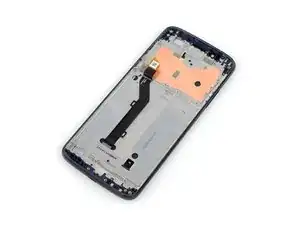

Nur die Displayeinheit bleibt übrig.
Vergleiche das Neuteil mit dem Originalteil. Möglicherweise musst du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen.
