Moto G6 Plus Display Austausch

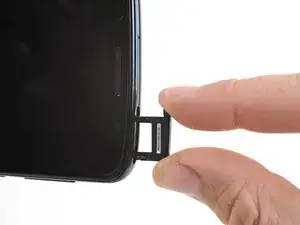

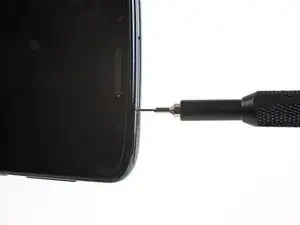

Stecke eine Büroklammer oder ein SIM-Auswurfwerkzeug in das kleine Loch des SIM-Kartenhalters auf der rechten Seite auf der Oberseite des Telefons.

Drücke dein Werkzeug in das Loch, um den Kartenhalter auszuwerfen.

Entferne den SIM-Kartenhalter.

Wenn möglich, leere den Akku vor der Demontage. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko eines gefährlichen Feuers oder einer Explosion geringer.

Falls die Glas-Rückabdeckung gesprungen ist, bedecke es vollständig mit Paketklebeband, um die Glasscherben darin einzufassen und Verletzungen zu vermeiden.

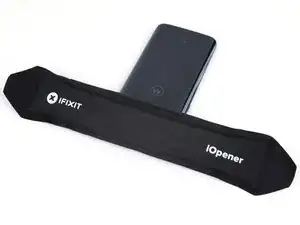

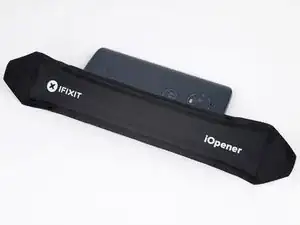

Bereite den iOpener vor und erhitze die Rückseite des Handys sowie den unteren Rand für zwei Minuten oder so lange bis es fast zu heiß zum anfassen ist. Dadurch wird der Kleber, der die Glas-Rückabdeckung befestigt, aufgeweicht.

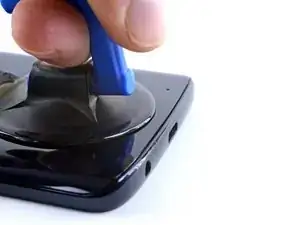

Bringe den Saugheber am unteren Ende der Glas-Rückabdeckung an.

Ziehe mit festen und konstantem Druck am am Saugheber, um einen kleinen Spalt zwischen der Glas-Rückabdeckung und Gehäuse zu schaffen.

Wenn du Probleme beim Öffnen hast, führe mehr Hitze hinzu, um den Kleber zu lösen und versuche es erneut. Da der Kleber schnell abkühlt, musst du ihn gegebenenfalls mehrmals erhitzen.

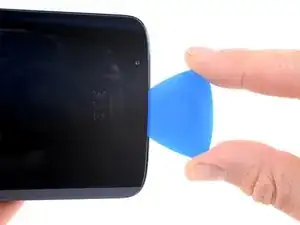

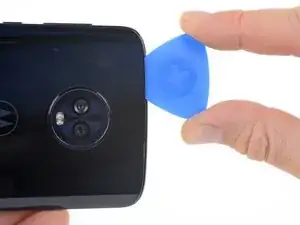

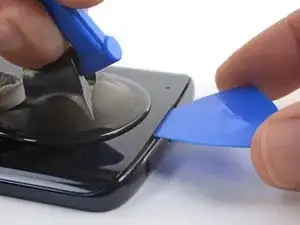

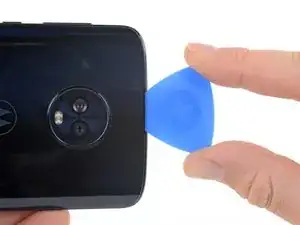

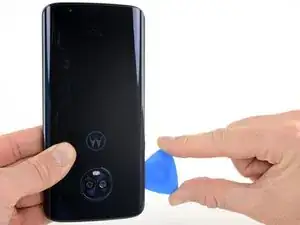

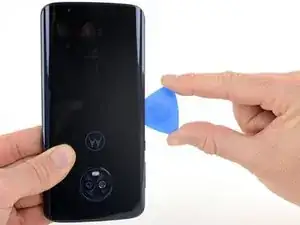

Schiebe ein Plektrum in den Spalt zwischen Glas-Rückabdeckung und Gehäuse.

Schiebe das Plektrum um den kompletten unteren Rand herum, um durch den Kleber zu schneiden, der die Glas-Rückabdeckung sichert.

Erhitze den rechten Rand auf der Rückseite des Handys, um den Kleber aufzuweichen.

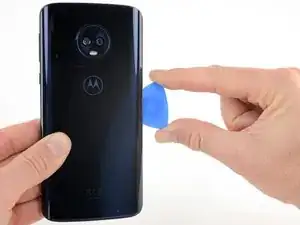

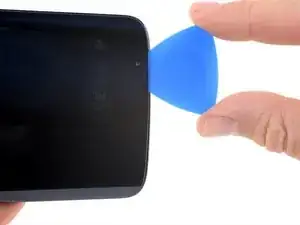

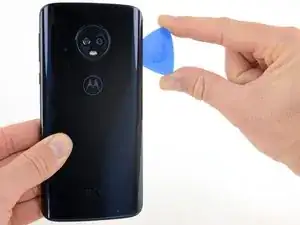

Schiebe das Plektrum entlang des rechten Randes der Glas-Rückabdeckung zum Trennen des Klebers.

Erhitze den oberen Rand auf der Rückseite des Handys, um den Kleber aufzuweichen.

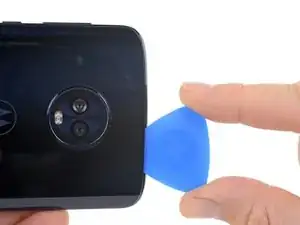

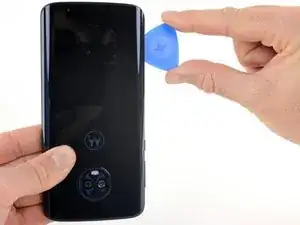

Schiebe das Plektrum entlang der oberen Kante des Handys zum Trennen des Klebers, welcher die Glas-Rückabdeckung sichert.

Erhitze den linken Rand auf der Rückseite des Handys, um den Kleber aufzuweichen.

Schiebe das Plektrum entlang des linken Randes des Handys zum Trennen des Klebers, der die Glas-Rückabdeckung sichert.

Falls sich das Glas verklemmt hat, erhitze die Stelle erneut und trenne den Kleber erneut.

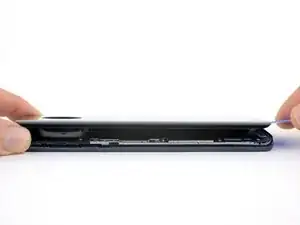

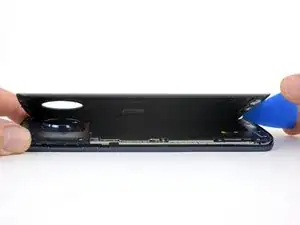

Hebe vorsichtig die Glas-Rückabdeckung an und stelle sicher, dass sie vollständig vom Kleber getrennt ist.

Entferne die Glas-Rückabdeckung.

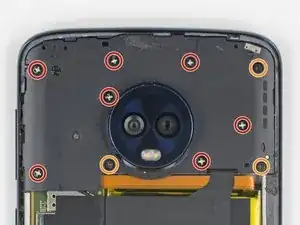

Entferne die zehn Kreuzschlitzschrauben, mit denen die obere Kunststoffabdeckung befestigt ist:

Sieben 3,2 mm Schrauben

Drei 2,7 mm Schrauben

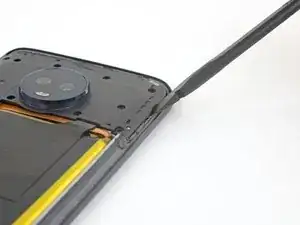

Schiebe das flache Ende des Spudgers in die Kerbe am rechten Rand der oberen Kunststoffabdeckung.

Heble nun den Rand der Kunststoffabdeckung auf und löse die Clips, die die Abdeckung befestigen.

Entferne die obere Kunststoffabdeckung.

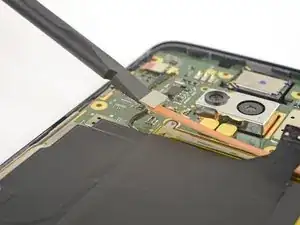

Heble den Akkustecker mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Ziehe alle schwarzen Aufkleber sehr behutsam vom Akku ab.

Lasse die Aufkleber, wenn irgend möglich, unversehrt, damit du sie beim Zusammenbau wiederverwenden kannst.

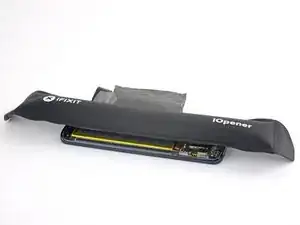

Erwärme einen iOpener und lasse ihn für mindestens zwei Minuten direkt auf dem Akku liegen. Wenn es nötig ist, musst du ihn erneut erwärmen und wieder auflegen.

Du kannst auch ein wenig Isopropylalkohol unter jede Ecke tröpfeln und einige Minuten lang einwirken lassen, damit der Kleber geschwächt wird.

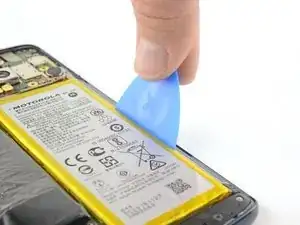

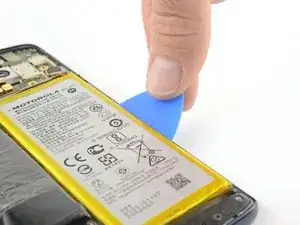

Beginne am rechten Rand, den Akku gleichmäßig mit dem Spudger hochzuhebeln.

Hebe den Akku aus dem Smartphone-Gehäuse heraus.

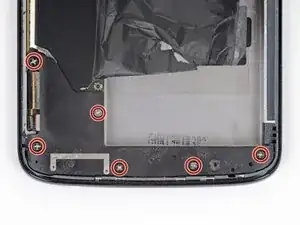

Benutze einen Phillips #000 Schraubendreher, um die sechs 3.2 mm Schrauben für die untere Kunststoffabdeckung zu lösen.

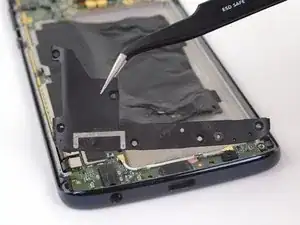

Entferne die untere Kunststoffabdeckung.

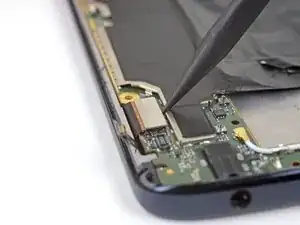

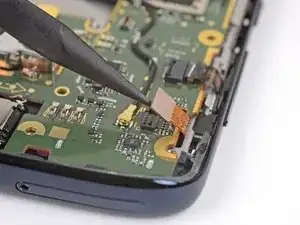

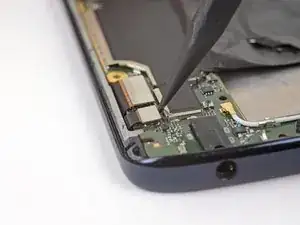

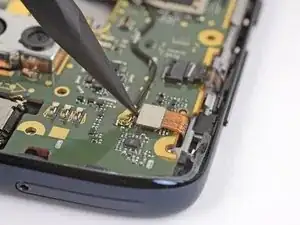

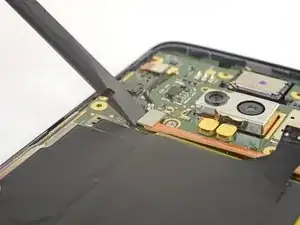

Heble mit der Spitze des Spudgers den Touchscreen-Stecker gerade nach oben heraus aus dem Anschluss auf dem Motherboard.

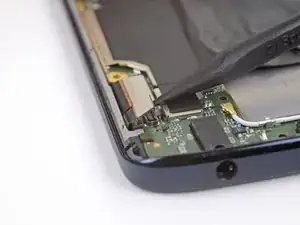

Heble den LCD-Stecker mit der Spitze des Spudgers gerade nach oben heraus und aus dem Anschluss auf dem Motherboard.

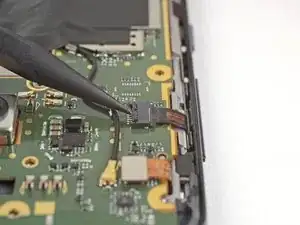

Benutze die Spitze des Spudgers, um die kleine Verschlusslasche des ZIF-Steckers auf dem Motherboard nach oben zu klappen.

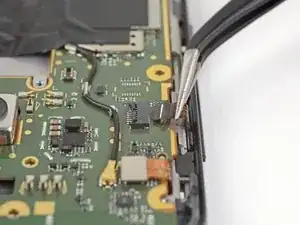

Ziehe vorsichtig das Flachbandkabel aus dem Anschluss.

Trenne das nach Kabel für die Frontsensoren mit der Spitze des Spudgers.

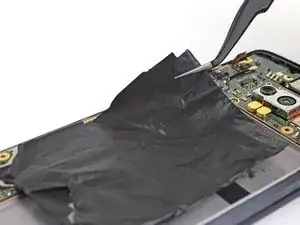

Ziehe vorsichtig den großen schwarzen Aufkleber, der die Mitte des Motherboards bedeckt, ab.

Wenn möglich, beschädige dabei das Klebeband nicht, damit du es wiederverwenden kannst.

Benutze einen Phillips #000 Schraubendreher, um die zwei 2.7mm Schrauben vom Motherboard zu entfernen.

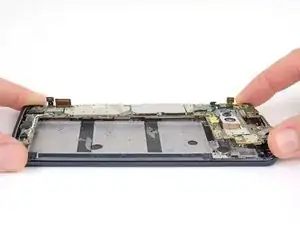

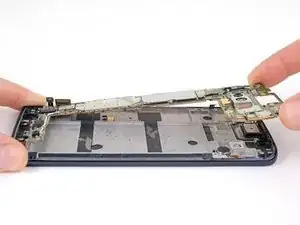

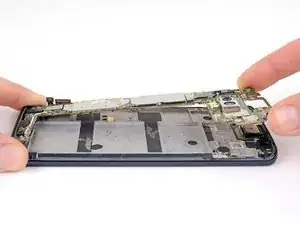

Hebe das Oberteil des Motherboards vorsichtig an und achte darauf, dass es frei von Kabeln und Steckern ist.

Schiebe das Motherboard in Richtung der Oberseite des Handys, damit es sich vom Mittelrahmen löst.

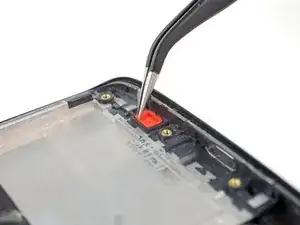

Benutze eine Pinzette, um die rote Mikrofonabdichtung aus der Aussparung im Mittelrahmen herauszuheben.

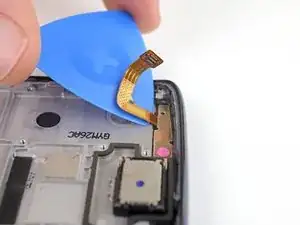

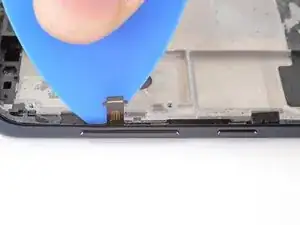

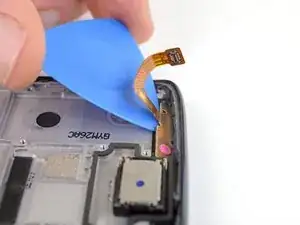

Schiebe vorsichtig ein Plektrum unter das nach vorne zeigende Kabel für die Frontsensoren, um durch den Kleber zu schneiden, der es am Mittelrahmen befestigt.

Heble das Kabel für die Frontsensoren vorsichtig mit einem Plektrum weg vom Mittelrahmen.

Entferne die Frontkameraeinheit.

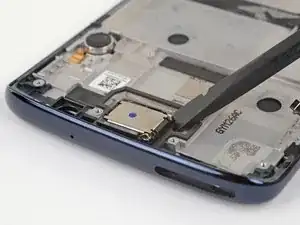

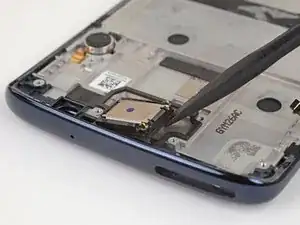

Benutze das flache Ende des Spudgers, um eine Ecke des Ohrhörer-Lautsprechers hochzuhebeln.

Hebe den Lautsprecher so weit an, bis er sich vom Kleber gelöst hat.

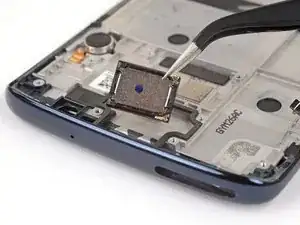

Entferne den Ohrhörer-Lautsprecher.

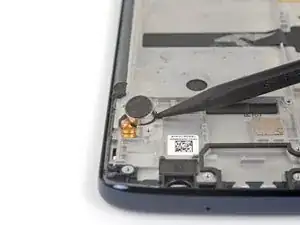

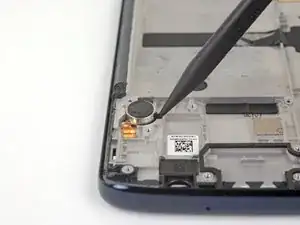

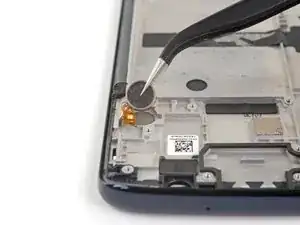

Benutze die Spitze des Spudgers, um den Vibrationsmotor und seinen Stecker vom Kleber wegzuhebeln, der ihn am Mittelrahmen befestigt.

Entferne den Vibrationsmotor.

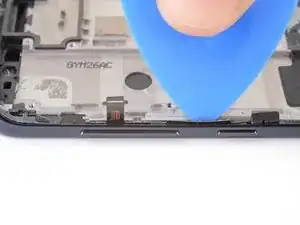

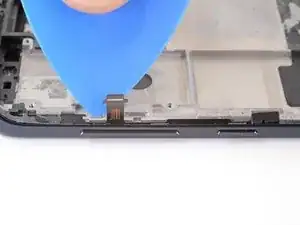

Schiebe ein Plektrum zwischen die Leiterplatte für Power-Button und Lautstärkeregler und dem Mittelrahmen.

Schiebe das Plektrum hinter die Leiterplatte über die gesamte Platte, um sie vom Kleber zu lösen, der sie am Mittelrahmen befestigt.

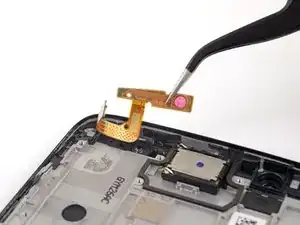

Ziehe vorsichtig mit einer Pinzette die Leiterplatte für Lautstärkeregler und Power-Button aus der Vorrichtung. Falls das Entfernen schwierig ist, prüfe, ob du alle Klebestellen gelöst hast.

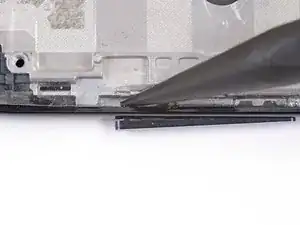

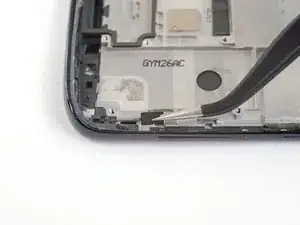

Benutze die Pinzette, um die zwei schwarzen Halteklappen an den jeweiligen Enden des Lautstärkereglers und Power-Buttons gerade nach oben zu ziehen und entferne diese vom Handy.

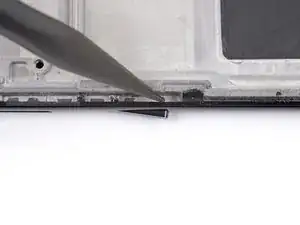

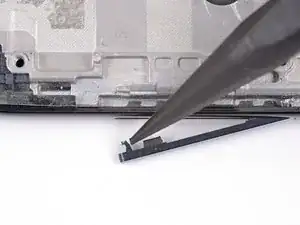

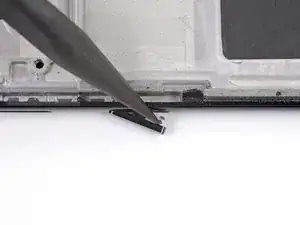

Drücke mit der Spitze des Spudgers gegen die Hinterseite der Abdeckung des Lautstärkereglers, auf dem oberen Ende der Abdeckung, sodass das obere Ende der Abdeckung aus dem Handy rutscht.

Entferne vorsichtig die Abdeckung des Lautstärkereglers mit der Pinzette, indem du am oberen Ende ziehst.

Drücke mit der Spitze des Spudgers gegen das Ende der Abdeckung des Power-Buttons, auf dem unteren Ende der Abdeckung, sodass das untere Ende der Abdeckung aus dem Handy rutscht.

Entferne die Abdeckung des Power-Buttons vorsichtig mit der Pinzette, indem du am unteren Ende ziehst.

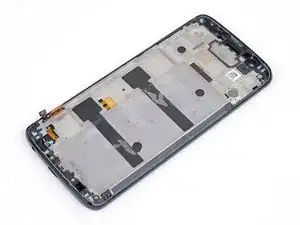

Nur die Display-Einheit bleibt übrig.

Vergleiche dein Austauschteil mit dem Originalteil - gegebenenfalls musst du verbliebene Komponenten übertragen oder Klebefolien entfernen, bevor das neue Teil installiert werden kann.
