Moto Z Akku austauschen

Geschrieben von: Arthur Shi

Kommentare: 37

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

50 Minuten - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie das Motorola Moto Z geöffnet wird, um einen alten oder kaputten Akku zu ersetzen.

Die Displayeinheit ist extrem zerbrechlich und ist nicht verstärkt. Es kann leicht passieren, dass du das Display beschädigst. Gehe beim Umgang mit der Displayeinheit langsam und methodisch vor.

Entlade deinen Akku vor Beginn der Reparatur auf unter 25%. Ein geladener Lithium-Ionen-Akku kann Feuer fangen und/oder explodieren, falls er versehentlich perforiert oder anderweitig beschädigt wird.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Werkzeuge

Ersatzteile

Motorola Moto Z Replacement Battery

Schritt 1

Erwärme einen iOpener und lege ihn mindestens 90 Sekunden lang auf die linke Kante des Smartphones.
Du kannst auch einen Fön, ein Heißluftgebläse oder eine Wärmeplatte benutzen, aber achte darauf, das Smartphone nicht zu überhitzen, da sowohl das OLED Display als auch der Akku im Inneren hitzeempfindlich sind.
Während du darauf wartest, dass der Kleber weich wird, kannst du schon in den nächsten Schritten nachlesen, wo genau du hebeln musst.

Schritt 2

In den nächsten Schritten wird der Kleber um die Kante des Smartphones herum durchtrennt.
Um Schäden zu vermeiden, musst du folgende Bereiche aussparen:
Das OLED Panel
Den Home Button
Den Blitz

Schritt 3

Befestige einen Saugheber so nahe wie möglich an der erwärmten Kante.
Hebe den Saugheber an und setze die Spitze eines Plektrums in den Spalt.
Setze das Plektrum nicht tiefer als 1,5 mm ein, da sonst das OLED Panel beschädigt werden kann.

Schritt 4

Schiebe die Spitze des Plektrums vorsichtig an der Seite nach unten und nach oben und achte darauf, dass es nie tiefer als 1,5 mm hereinrutscht.
Du kannst spüren, wie die Spitze des Plektrums gegen den Rand des OLED Panels drückt. So merkst du, wie weit du gehen kannst.
Wenn du den Kleber gelöst hast, lasse ein Plektrum in der Seite stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 5

Wiederhole die Schritte (Erwärmen, Anheben, Schneiden) auf der anderen Längsseite des Smartphones.

Schritt 6

Lege einen erwärmten iOpener für mindestens 90 Sekunden auf die Oberkante.

Schritt 7

Setze ein Plektrum in die Ecke beim Blitz ein und schneide vorsichtig um ihn herum.
Setze das Plektrum nicht tiefer als 1,5 mm in die Kante ein.
Wenn du fertig bist, lasse ein Plektrum in der Ecke stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 8

Setze ein Plektrum in die andere obere Ecke ein.
Durchtrenne vorsichtig den restlichen Kleber an der Oberkante.
Setze das Plektrum nicht tiefer als 1,5 mm ein.

Schritt 9

Lege einen erwärmten iOpener für mindestens 90 Sekunden auf die Unterkante des Smartphones.

Schritt 10

Setze ein Plektrum in die untere Ecke und schiebe es in Richtung Home Button, halte an, bevor du beim Home Button angelangt bist.
Wenn die Ecke erledigt ist, lasse dort ein Plektrum stecken, damit sich der Kleber nicht wieder verbindet.
Wiederhole diesen Vorgang an der anderen unteren Ecke.

Schritt 11

Drehe das erste Plektrum leicht, um den Kleber an der Kante abzulösen. Gehe dabei vorsichtig vor.
Wiederhole diesen Vorgang für alle übrigen Plektren: Bewege sie und drehe sie leicht, um den Kleber zu lösen.

Schritt 12

Hebe das Display an dem Ende mit dem Ohrhörer-Lautsprecher hoch, um an die Displaykabel heranzukommen.
Öffne das Display nicht weiter als 90° und stütze es immer gut ab.

It says lift home button end of display but the photo shows lifting the earpiece end.

Lynne Ayers - 01/09/18

Good catch! I have fixed the step.

Arthur Shi - 02/09/18

When I finally got mine opened, all I see is a white piece of metal. Nothing like you photo…UhOH…

Diana Myera - 29/05/20

Oh no! It sounds like a different model! Motorola phones are notorious for their similar sounding naming conventions.

Arthur Shi - 29/05/20

Schritt 13

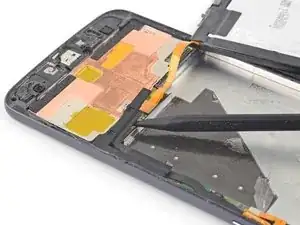

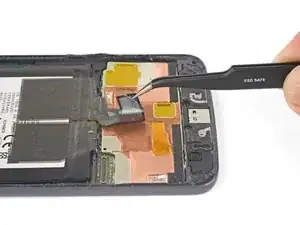

Heble die Displaykabel-Abschirmung mit der Spudgerspitze hoch.
Entferne die Displaykabel-Abschirmung.

Schritt 14

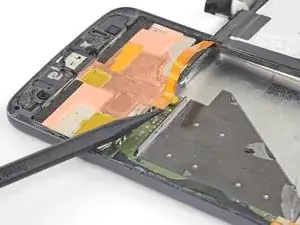

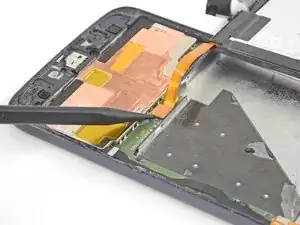

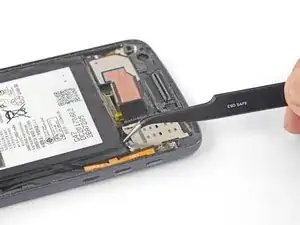

Hebe und löse den Displaykabelstecker mit der Spudgerspitze aus seinem Anschluss.

Schritt 15

Entferne die Displayeinheit.
Vergleiche das Neuteil mit dem Originalteil. Möglicherweise musst du vor dem Einbau des Ersatzteils fehlende Komponenten (wie die Linse für den Blitz) übertragen oder Schutzfolien entfernen.
Entferne gründlich alle Klebereste und alles Glas vom Rahmen, bevor du die neue Displayeinheit einbaust.
Sobald alle Klebereste und eventuelle Glassplitter vom Rahmen entfernt sind, reinige die Bereiche, an denen der neue Klebestreifen angebracht wird nochmal mit 90%igem (oder noch höherkonzentriertem) Isopropylalkohol und einem fusselfreien Tuch oder Kaffeefilter.
Achte darauf, dein Smartphone einzuschalten, um die Reparatur zu testen, bevor du neue Klebestreifen anbringst und das Gerät wieder verschließt.
Benutze Motorola Moto Z Display-Klebestreifen, um dein Gerät wieder abzudichten.

By removing the traces of glue from the frame, you will also remove the protective covers of the microphone and whatnot at the home button side,, as well as the speaker cover at the other side, because the glue does its duty…

dr_baeschtlr - 30/05/20

Schritt 16

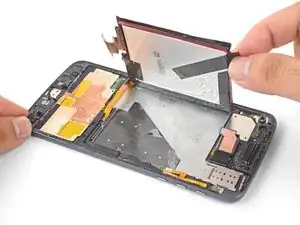

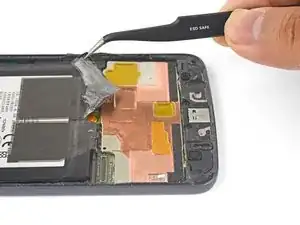

Ziehe das schwarze Klebeband, mit dem der Akku am Rahmen befestig ist, mithilfe einer Pinzette ab.
Wenn dieses Stück Klebeband nicht im Lieferumfang deines Ersatzteils enthalten ist, musst du es vom alten Akku auf den Ersatzakku übertragen.

Well. ithis is multilayer tape - at least three *very* thin layers. Expect ugly results, if any.

dr_baeschtlr - 30/05/20

Schritt 17

Lege einen erwärmten iOpener für mindestens 90 Sekunden wie im Bild auf die Rückseite des Smartphones.

Schritt 18

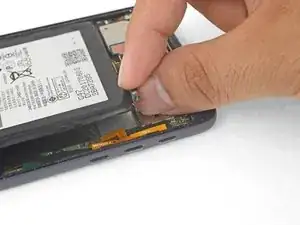

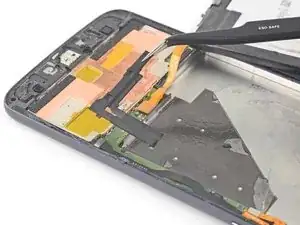

Fasse die schwarze Akku-Zuglasche mit einer Pinzette oder deinen Fingern und ziehe sie langsam nach oben, bis sich die Ecke löst.
Entferne den Akku noch nicht ganz, er ist immer noch durch ein Flachbandkabel verbunden.

Schritt 19

Folge diesem Schritt nur, falls die Akku-Zuglasche gerissen ist. Wenn das nicht der Fall ist, kannst du gleich mit dem nächsten Schritt weitermachen.
Setze einen Spudger unter die Unterkante des Akkus und heble langsam die Ecke hoch.

Schritt 20

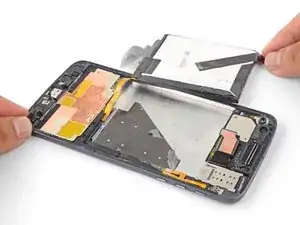

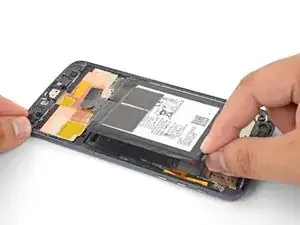

Klappe den Akku vorsichtig auf die rechte Seite.
Lege den Akku flach auf die Arbeitsfläche und achte darauf, dass das Akkukabel nicht gespannt wird.

Schritt 21

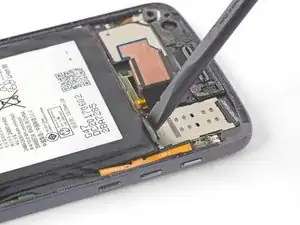

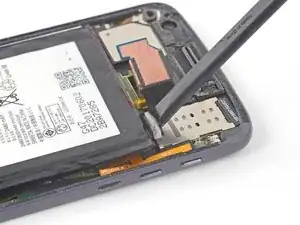

Heble die Halterung des Akkusteckers mit der Spudgerspitze hoch.
Die Halterung ist mit etwas Kleber und Laschen befestigt.
Entferne die Halterung des Akkusteckers.
Achte beim Wiedereinbau der Halterung darauf, dass die Laschen auf der Halterung passend auf die Vertiefungen auf der linken Kante des Rahmens ausgerichtet sind.

Schritt 22

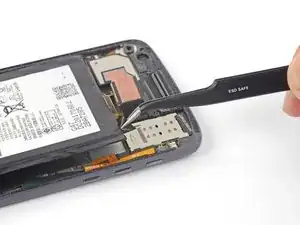

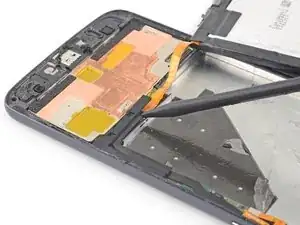

Heble den Akkustecker mit der Spudgerspitze aus seinem Anschluss.

Schritt 23

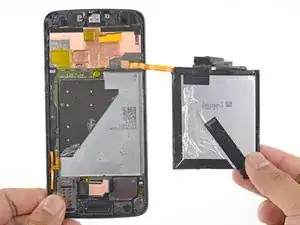

Entferne den Akku.
Verwende den Akku nach dem Ausbau nicht mehr, da er ein potentielles Sicherheitsrisiko darstellt. Ersetze ihn durch einen neuen Akku.
Um einen neuen Akku einzubauen, gehe folgendermaßen vor:
Entferne alle Klebereste vom Smartphone und reinige die entsprechenden Bereiche mit Isopropylalkohol und einem fusselfreien Tuch.
Setze vorgestanzte Klebestreifen oder doppelseitiges Klebeband auf den frei liegenden silberfarbenen Teil des Akkugehäuses, jedoch nicht auf die schwarze Schaumstoffschicht.
Drücke den Akku 5-10 Sekunden lang fest hinein.

Really need to include how to apply the adhesive for this device, I had to go find a video on youtube which happened to be an iphone 6 video that gave me an idea on what to do, but even then, it was still guess work.

Andrew Scorgie - 11/08/19

Check out the link to the adhesive card guide in the last step—that should you a pretty good idea of how to prep the phone and battery for installation and how to use our pre-cut adhesive card and apply the adhesive. Let us know if we can change something to make it easier to use!

Adam O'Camb - 12/08/19

Only just noticing the reply now since I am redoing the adhesive on a second Moto Z I have (screen adhesive failed on its own) and while that guide is pretty good (and something I may well use now on the original one if it fails again!), I was more thinking about how to apply the display adhesive that comes within the kit. There were no instructions on how to use that.

Andrew Scorgie - 16/09/20

Hi Andrew,

Here’s a guide you can use as a guideline! Hope that helps!

Arthur Shi - 17/09/20

Abschluss

Vergleiche dein neues Ersatzteil mit dem originalen Teil. Du musst vor dem Einbau unter Umständen Komponenten übertragen oder Schutzfolien abziehen.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Nach Abschluss dieser Anleitung sollte der neu eingebaute Akku kalibriert werden.

Bitte entsorge deinen Elektroschrott fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Motorola Moto Z Antwortenforum findest du Hilfe bei der Fehlersuche.
