Moto Z Rückkamera austauschen

Geschrieben von: Miriam Lam

Kommentare: 5

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

5 Minuten

Einleitung

Mithilfe dieser Anleitung kannst du die Rückkamera des Moto Z ausbauen.

Werkzeuge

Schritt 1

Erwärme einen iOpener und lege ihn mindestens 90 Sekunden lang auf die linke Kante des Smartphones.
Du kannst auch einen Fön, ein Heißluftgebläse oder eine Wärmeplatte benutzen, aber achte darauf, das Smartphone nicht zu überhitzen, da sowohl das OLED Display als auch der Akku im Inneren hitzeempfindlich sind.
Während du darauf wartest, dass der Kleber weich wird, kannst du schon in den nächsten Schritten nachlesen, wo genau du hebeln musst.

Schritt 2

In den nächsten Schritten wird der Kleber um die Kante des Smartphones herum durchtrennt.
Um Schäden zu vermeiden, musst du folgende Bereiche aussparen:
Das OLED Panel
Den Home Button
Den Blitz

Schritt 3

Befestige einen Saugheber so nahe wie möglich an der erwärmten Kante.
Hebe den Saugheber an und setze die Spitze eines Plektrums in den Spalt.
Setze das Plektrum nicht tiefer als 1,5 mm ein, da sonst das OLED Panel beschädigt werden kann.

Schritt 4

Schiebe die Spitze des Plektrums vorsichtig an der Seite nach unten und nach oben und achte darauf, dass es nie tiefer als 1,5 mm hereinrutscht.
Du kannst spüren, wie die Spitze des Plektrums gegen den Rand des OLED Panels drückt. So merkst du, wie weit du gehen kannst.
Wenn du den Kleber gelöst hast, lasse ein Plektrum in der Seite stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 5

Wiederhole die Schritte (Erwärmen, Anheben, Schneiden) auf der anderen Längsseite des Smartphones.

Schritt 6

Lege einen erwärmten iOpener für mindestens 90 Sekunden auf die Oberkante.

Schritt 7

Setze ein Plektrum in die Ecke beim Blitz ein und schneide vorsichtig um ihn herum.
Setze das Plektrum nicht tiefer als 1,5 mm in die Kante ein.
Wenn du fertig bist, lasse ein Plektrum in der Ecke stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 8

Setze ein Plektrum in die andere obere Ecke ein.
Durchtrenne vorsichtig den restlichen Kleber an der Oberkante.
Setze das Plektrum nicht tiefer als 1,5 mm ein.

Schritt 9

Lege einen erwärmten iOpener für mindestens 90 Sekunden auf die Unterkante des Smartphones.

Schritt 10

Setze ein Plektrum in die untere Ecke und schiebe es in Richtung Home Button, halte an, bevor du beim Home Button angelangt bist.
Wenn die Ecke erledigt ist, lasse dort ein Plektrum stecken, damit sich der Kleber nicht wieder verbindet.
Wiederhole diesen Vorgang an der anderen unteren Ecke.

Schritt 11

Drehe das erste Plektrum leicht, um den Kleber an der Kante abzulösen. Gehe dabei vorsichtig vor.
Wiederhole diesen Vorgang für alle übrigen Plektren: Bewege sie und drehe sie leicht, um den Kleber zu lösen.

Schritt 12

Hebe das Display an dem Ende mit dem Ohrhörer-Lautsprecher hoch, um an die Displaykabel heranzukommen.
Öffne das Display nicht weiter als 90° und stütze es immer gut ab.

It says lift home button end of display but the photo shows lifting the earpiece end.

Lynne Ayers - 01/09/18

Good catch! I have fixed the step.

Arthur Shi - 02/09/18

When I finally got mine opened, all I see is a white piece of metal. Nothing like you photo…UhOH…

Diana Myera - 29/05/20

Oh no! It sounds like a different model! Motorola phones are notorious for their similar sounding naming conventions.

Arthur Shi - 29/05/20

Schritt 13

Heble die Displaykabel-Abschirmung mit der Spudgerspitze hoch.
Entferne die Displaykabel-Abschirmung.

Schritt 14

Hebe und löse den Displaykabelstecker mit der Spudgerspitze aus seinem Anschluss.

Schritt 15

Entferne die Displayeinheit.
Vergleiche das Neuteil mit dem Originalteil. Möglicherweise musst du vor dem Einbau des Ersatzteils fehlende Komponenten (wie die Linse für den Blitz) übertragen oder Schutzfolien entfernen.
Entferne gründlich alle Klebereste und alles Glas vom Rahmen, bevor du die neue Displayeinheit einbaust.
Sobald alle Klebereste und eventuelle Glassplitter vom Rahmen entfernt sind, reinige die Bereiche, an denen der neue Klebestreifen angebracht wird nochmal mit 90%igem (oder noch höherkonzentriertem) Isopropylalkohol und einem fusselfreien Tuch oder Kaffeefilter.
Achte darauf, dein Smartphone einzuschalten, um die Reparatur zu testen, bevor du neue Klebestreifen anbringst und das Gerät wieder verschließt.
Benutze Motorola Moto Z Display-Klebestreifen, um dein Gerät wieder abzudichten.

By removing the traces of glue from the frame, you will also remove the protective covers of the microphone and whatnot at the home button side,, as well as the speaker cover at the other side, because the glue does its duty…

dr_baeschtlr - 30/05/20

Schritt 16

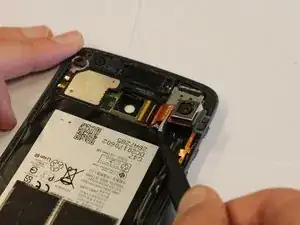

Setze eine Pinzette unter die Kupferlasche oben am Gerät.
Stelle sicher, dass die Pinzette die Lasche gut greift.
Achte darauf, dass du nicht den Akku mit der Metallpinzette perforierst, denn das könnte einen Brand verursachen.

Schritt 17

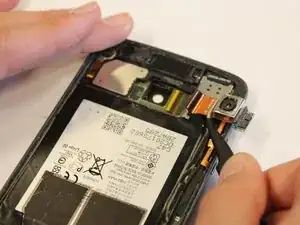

Hebe die Lasche langsam und vorsichtig hoch, bis sie sich aus dem Smartphone löst und nur noch an dem schwarzen Band hängt.

Schritt 18

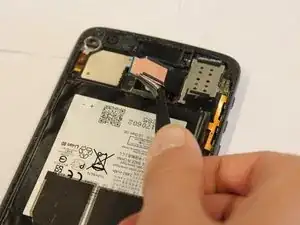

Fasse das schwarze Verbindungsband direkt bei der Linse mithilfe einer Pinzette.
Ziehe es sorgfältig nach rechts, bis sich die Kamera (Linse und schwarzes Band) aus dem Gerät löst.

Abschluss

Vergleiche dein neues Ersatzteil mit dem originalen Teil. Du musst vor dem Einbau unter Umständen Komponenten übertragen oder Schutzfolien abziehen.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Auf unserem Motorola Moto Z Antwortenforum findest du Hilfe bei der Fehlersuche.
