Motorola Moto E4 Plus (XT1771) Motherboard tauschen

Setze die Kante eines Spudgers in die Kerbe an der unteren rechten Ecke des Handys.

Drehe den Spudger, um mit dem Ablösen der Rückabdeckung zu beginnen.

Schiebe den Spudger an der Unterkante entlang, um die Rückabdeckung vom restlichen Handy abzulösen.

Hebe das Handy aus der Rückabdeckung.

Entferne die achtzehn 3,3 mm Kreuzschlitzschrauben, die die Mittelrahmeneinheit sichern.

Entferne die Abdeckung der Ladeplatine.

Entferne die Akkuabdeckung.

Setze ein Plektrum unter die linke untere Ecke der Motherboard-Abdeckung.

Schiebe das Plektrum zwischen der Abdeckung und dem zweiten SIM-Karteneinschub entlang, um die Plastikklammer zu lösen.

Setze ein Plektrum unter die untere rechte Ecke der Motherboard-Abdeckung.

Heble die Motherboard-Abdeckung mithilfe des Plektrums hoch.

Entferne die Motherboard-Abdeckung.

Heble das Akku-Flachbandkabel mit der Kante eines Spudgers hoch und trenne es vom Motherboard.

Entferne die beiden 2,9 mm Kreuzschlitzschrauben.

Benutze die Kante eines Spudgers, um den Sicherungsbügel am ZIF-Verbinder unterhalb des SIM-Slots auf der linken Seite des Motherboards hochzuklappen.

Ziehe das Flachbandkabel der Einschalt- und Lautstärketaste mit einer Pinzette aus dem ZIF-Verbinder.

Hebe das Antennenkabel mit einer Pinzette hoch und trenne es.

Heble das Verbindungskabel mit dem flachen Ende eines Spudgers hoch und trenne es.

Benutze die Spitze eines Spudgers oder ein Plektrum, um den Sicherungsbügel am ZIF-Verbinder, der sich in der unteren rechten Ecke des Motherboards befindet, hochzuklappen.

Ziehe das Displaykabel mit einer Pinzette aus dem ZIF-Verbinder.

Fasse das Motherboard an den oberen Ecken und entferne es, indem du es anhebst und vorsichtig aus seiner Vertiefung herausziehst.

Folge den übrigen Schritten, wenn du die Kameras vom alten Motherboard auf das neue Ersatzteil übertragen musst.

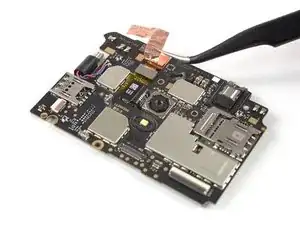

Löse das Kupferband auf den beiden Kamera-Steckern mit einer Pinzette ab.

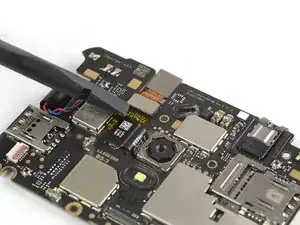

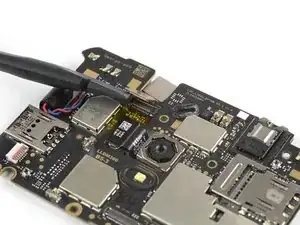

Benutze das flache Ende eines Spudgers, um das Flachbandkabel der Frontkamera hochzuhebeln und zu trennen.

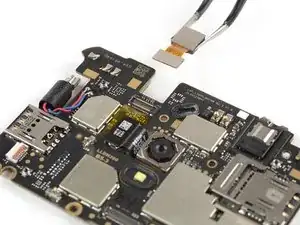

Entferne die Frontkamera mit einer Pinzette.

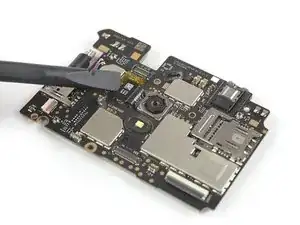

Benutze das flache Ende eines Spudgers, um das Flachbandkabel der Rückkamera hochzuhebeln und zu trennen.

Entferne die Rückkamera mit einer Pinzette.
