Motorola Moto E4 Plus Display tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 3

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 3 Stunden

Einleitung

Benutze diese Anleitung, um die Displayeinheit inklusive Rahmen des Motorola Moto E4 Plus zu entfernen und zu ersetzen. Wir haben diese Anleitung zwar mit dem XT1771 gemacht, er gilt aber auch für andere Moto E4 Plus-Varianten wie XT1772 und XT1773.

Bevor du dein Smartphone auseinanderbaust, musst du den Akku auf unter 25% entladen. Falls dein Akku aufgebläht ist, erwärme dein Smartphone auf keinen Fall. Aufgeblähte Akkus können sehr gefährlich sein, trage also eine Schutzbrille und sei besonders vorsichtig. Bringe dein Gerät im Zweifelsfall zu einem Fachmann.

Du wirst für den Wiederzusammenbau Ersatzklebestreifen benötigen, um die Komponenten wieder zu befestigen.

Werkzeuge

Ersatzteile

Schritt 1

Schalte dein Handy aus, bevor du mit der Reparatur beginnst.
Setze die Kante eines Spudgers in die Kerbe an der unteren rechten Ecke des Handys.
Drehe den Spudger, um mit dem Ablösen der Rückabdeckung zu beginnen.
Schiebe den Spudger an der Unterkante entlang, um die Rückabdeckung vom restlichen Handy abzulösen.

Schritt 2

Hebe das Handy aus der Rückabdeckung.

Schritt 3

Entferne die achtzehn 3,3 mm Kreuzschlitzschrauben, die die Mittelrahmeneinheit sichern.

Schritt 4

Entferne die Abdeckung der Ladeplatine.

Schritt 5

Entferne die Akkuabdeckung.

Hoe kom ik aan een nieuwe cover of waar is die te koop.

Antoinet -

Schritt 6

Setze ein Plektrum unter die linke untere Ecke der Motherboard-Abdeckung.
Schiebe das Plektrum zwischen der Abdeckung und dem zweiten SIM-Karteneinschub entlang, um die Plastikklammer zu lösen.

Schritt 7

Setze ein Plektrum unter die untere rechte Ecke der Motherboard-Abdeckung.
Heble die Motherboard-Abdeckung mithilfe des Plektrums hoch.

Schritt 8

Entferne die Motherboard-Abdeckung.

Schritt 9

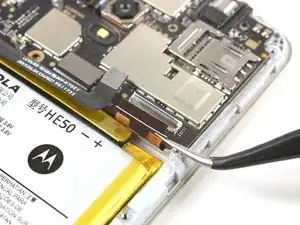

Heble das Akku-Flachbandkabel mit der Kante eines Spudgers hoch und trenne es vom Motherboard.

Schritt 10

Entferne die beiden 2,9 mm Kreuzschlitzschrauben.

Schritt 11

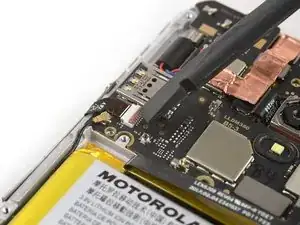

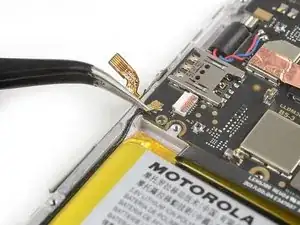

Benutze die Kante eines Spudgers, um den Sicherungsbügel am ZIF-Verbinder unterhalb des SIM-Slots auf der linken Seite des Motherboards hochzuklappen.

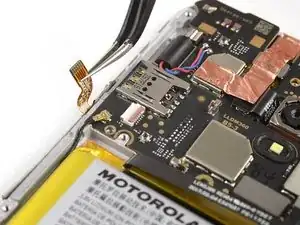

Ziehe das Flachbandkabel der Einschalt- und Lautstärketaste mit einer Pinzette aus dem ZIF-Verbinder.
Um ZIF-Verbinder wie diesen hier wieder zu verbinden, musst du das Flachbandkabel vorsichtig bis zur Markierungslinie auf dem Kabel in den Verbinder einsetzen und dann den Sicherungsbügel herunterklappen.

Schritt 12

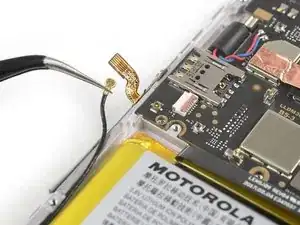

Hebe das Antennenkabel mit einer Pinzette hoch und trenne es.

Schritt 13

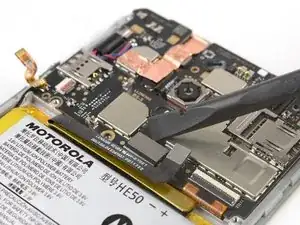

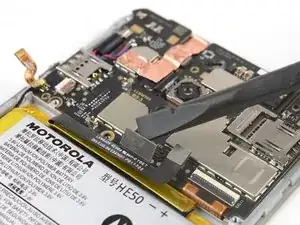

Heble das Verbindungskabel mit dem flachen Ende eines Spudgers hoch und trenne es.

Schritt 14

Benutze die Spitze eines Spudgers oder ein Plektrum, um den Sicherungsbügel am ZIF-Verbinder, der sich in der unteren rechten Ecke des Motherboards befindet, hochzuklappen.
Ziehe das Displaykabel mit einer Pinzette aus dem ZIF-Verbinder.

Schritt 15

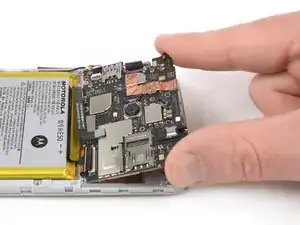

Fasse das Motherboard an den oberen Ecken und entferne es, indem du es anhebst und vorsichtig aus seiner Vertiefung herausziehst.

Schritt 16

Lege einen erwärmten iOpener etwa 30 Sekunden lang auf den oberen Teil des Smartphones, um den Kleber unter dem Ohrhörer-Lautsprecher zu lösen.

Schritt 17

Achte beim Entfernen des Ohrhörer-Lautsprechers mit der Pinzette darauf, dass du die gesamte Baugruppe fasst. Der Ohrhörer-Lautsprecher kann leicht in zwei Teile zerbrechen, wenn du nur oben an ihm ziehst.

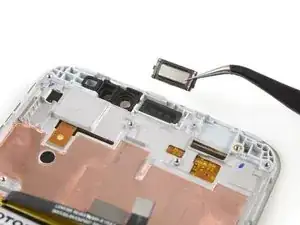

Hebe den Ohrhörer-Lautsprecher mit einer Pinzette aus seiner Vertiefung und entferne ihn.
Achte beim Zusammenbau darauf, dass der Ohrhörer-Lautsprecher so ausgerichtet ist, dass die goldenen Kontakte von der Oberkante weg zeigen.

Schritt 18

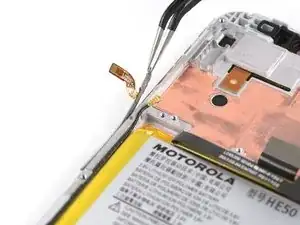

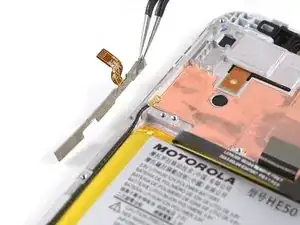

Löse die Baugruppe aus Power Button und Lautstärkeregler vorsichtig mit einer Pinzette aus ihrer schmalen Vertiefung in der linken Seite des Rahmens.
Entferne die Baugruppe.

Schritt 19

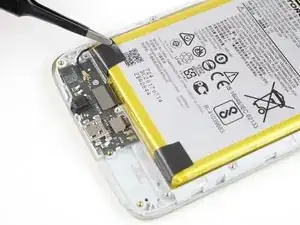

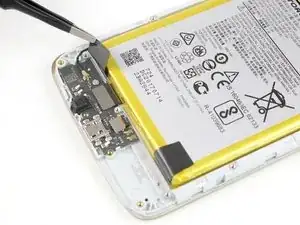

Löse die Enden der beiden Zuglaschen mit einer Pinzette von der Unterkante des Akkus ab.

Schritt 20

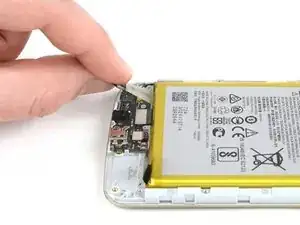

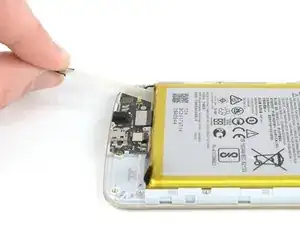

Ziehe den linken Klebestreifen heraus, indem du gleichmäßig und in einem flachen Winkel an der linken Zuglasche ziehst.
Falls der Klebestreifen reißt, wickle das restliche Stück ein paar Mal um die Spitze einer Pinzette und ziehe dann weiter.
Wiederhole das gleiche beim rechten Klebestreifen.

Schritt 21

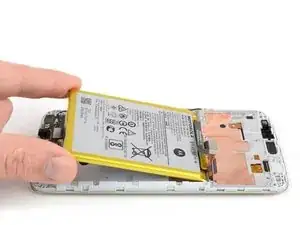

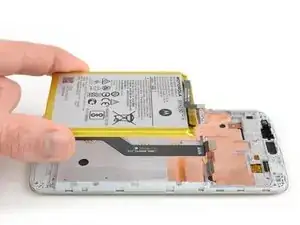

Fasse den Akku und entferne ihn.

Schritt 22

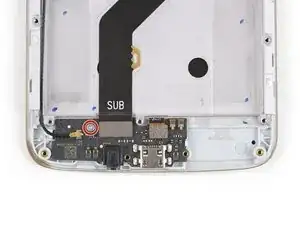

Entferne die einzelne 2,9 mm Kreuzschlitzschraube, mit der die Ladeplatine am Rahmen befestigt ist.

Schritt 23

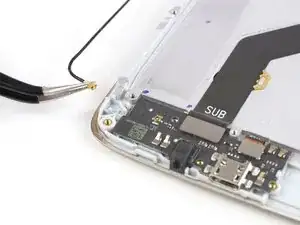

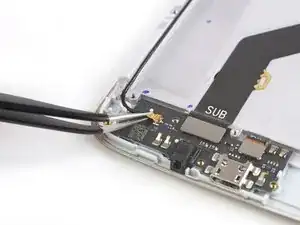

Heble das Antennenkabel mit einer Pinzette hoch, trenne und entferne es.

Schritt 24

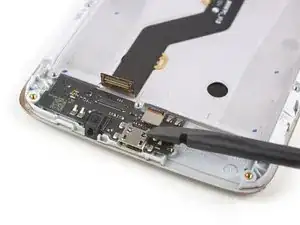

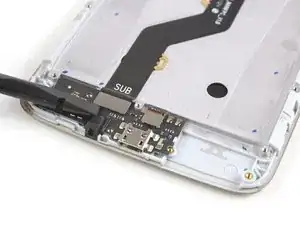

Heble das Verbindungskabel mit der Kante eines Spudgers hoch und trenne es.

Schritt 25

Heble das Flachbandkabel des Fingerabdrucksensors mit der Kante eines Spudgers hoch und trenne es.

Schritt 26

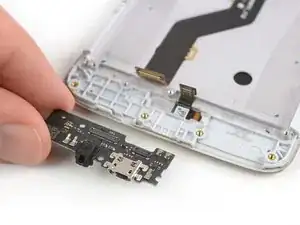

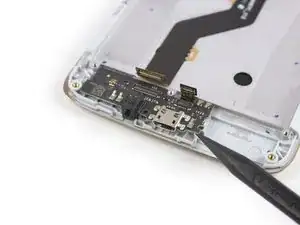

Setze die Spitze eines Spudgers unter die Unterkante der Ladeplatine und heble sie hoch.
Entferne die Ladeplatine.

Schritt 27

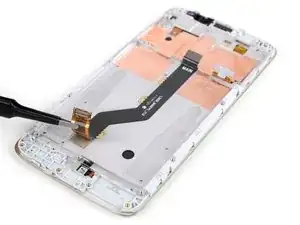

Löse das Verbindungskabel vorsichtig mit einer Pinzette vom Rahmen und entferne es.

Schritt 28

Es bleibt das blanke Display mit Rahmen übrig.
Kontrolliere deine neues Ersatzteil vor dem Zusammenbau auf Komponenten wie Dichtungen, die unter Umständen vom alten Teil auf das neue übertragen werden müssen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.
