Motorola Moto E4 Plus Display tauschen

Geschrieben von: Arthur Shi

Kommentare: 2

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Benutze diese Anleitung, um die Displayeinheit des Motorola Moto E4 Plus zu entfernen und zu ersetzen.

Bevor du dein Smartphone auseinanderbaust, musst du den Akku auf unter 25% entladen. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko eines gefährlichen Feuers oder einer Explosion geringer.

Diese Anleitung ersetzt nur das Display und lässt den originalen Rahmen und den Akku an ihrer Stelle. Manche Ersatzdisplays für dieses Smartphone kommen mit angebrachtem Rahmen (auch Chassis genannt), was ein anderes Prozedere benötigt. Stelle sicher, dass du das richtige Ersatzteil hast, bevor du beginnst.

Werkzeuge

Ersatzteile

Schritt 1

Schalte dein Handy aus, bevor du mit der Reparatur beginnst.
Setze die Kante eines Spudgers in die Kerbe an der unteren rechten Ecke des Handys.
Drehe den Spudger, um mit dem Ablösen der Rückabdeckung zu beginnen.
Schiebe den Spudger an der Unterkante entlang, um die Rückabdeckung vom restlichen Handy abzulösen.

Schritt 2

Hebe das Handy aus der Rückabdeckung.

Schritt 3

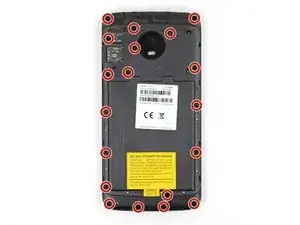

Entferne die 19 3,2 mm T3- Schrauben, die den Mittelrahmen sichern.

Schritt 4

Der Plastik-Mittelrahmen wird noch von Klammern gehalten.
Setze das flache Ende eines Spudgers in die Naht des Mittelrahmens unten links (nahe des Lochs für das Mikrofon).
Drehe den Spudger, um die Klammer zu lösen.
Wiederhole das nahe der oberen rechten Ecke des Telefons.

Schritt 5

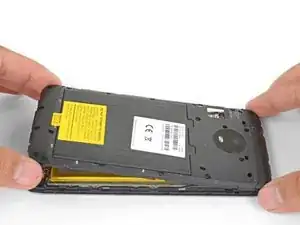

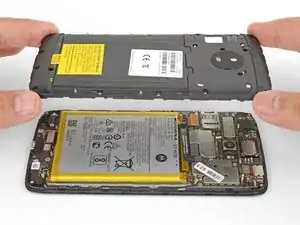

Hebe die untere Kante des Plastik-Mittelrahmen an, bis die Klammern an der oberen Kante sich lösen.
Entferne den Plastik-Mittelrahmen.
Um den Plastik-Mittelrahmen wieder anzubringen, richte ihn über dem Telefon aus und drücke ihn an den Kanten herunter, damit die Klammern einrasten.

Schritt 6

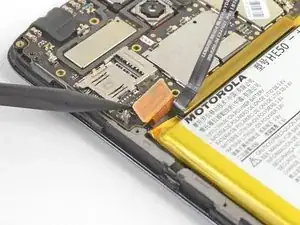

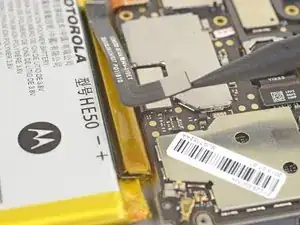

Heble das Akku-Flachbandkabel mit der Spitze eines Spudgers hoch und trenne es vom Motherboard.

Schritt 7

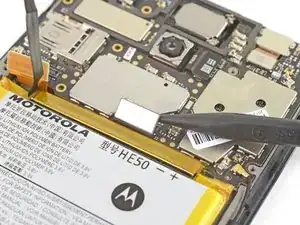

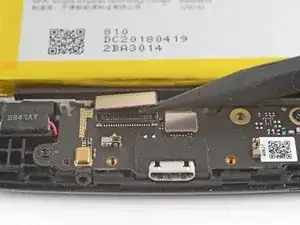

Löse mit der Spitze eines Spudgers das Displaykabel aus seinem Anschluss nahe der unteren linken Ecke des Motherboards.

Schritt 8

Nutze die Spitze eines Spudgers, um das Antennenkabel aus seinem Anschluss am Motherboard zu trennen.

Schritt 9

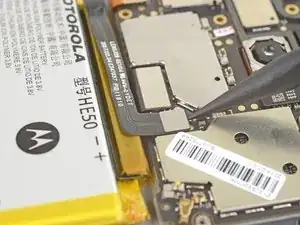

Nutze die Spitze eines Spudgers, um das Verbindungskabel aus seinem Anschluss am Motherboard zu trennen.

Schritt 10

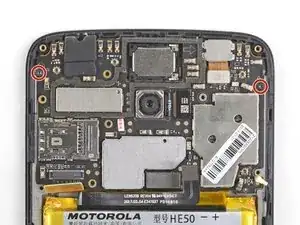

Entferne die beiden schwarzen 3,2 mm T3-Schrauben, die das Motherboard halten.

Schritt 11

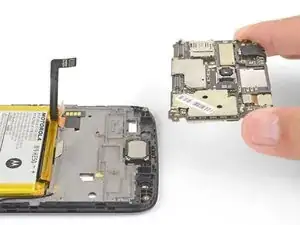

Fasse das Motherboard an den oberen Ecken und entferne es, indem du es anhebst und vorsichtig aus seiner Vertiefung herausziehst.
Entferne das Motherboard.

Schritt 12

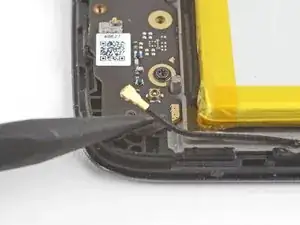

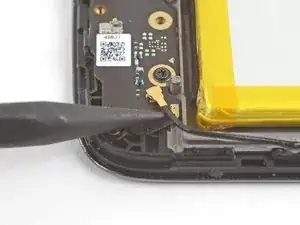

Nutze die Spitze eines Spudgers, um das Antennenkabel vom Daughterboard zu trennen.

Schritt 13

Nutze die Spitze eines Spudgers, um das Verbindungskabel vom Daughterboard zu trennen.
Trenne das Fingerabdrucksensorkabel daneben.

Schritt 14

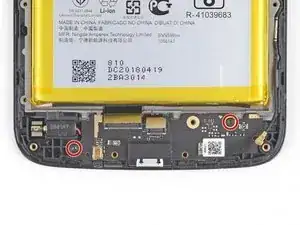

Entferne die beiden 3,2 mm T3-Schrauben, die das Daughterboard halten.

Schritt 15

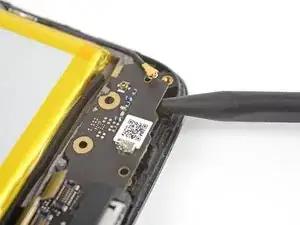

Setze die Spitze eines Spudgers unter die untere rechte Ecke des Daughterboards und hebele, um es zu lockern.

Schritt 16

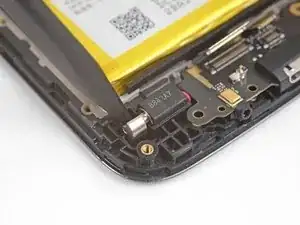

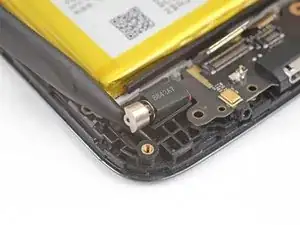

Setze die Spitze eines Spudgers unter den Vibrationsmotor und hebele, um ihn zu lockern.

Schritt 17

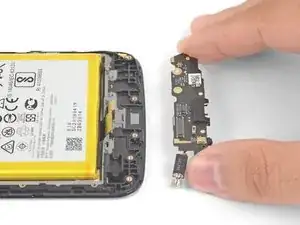

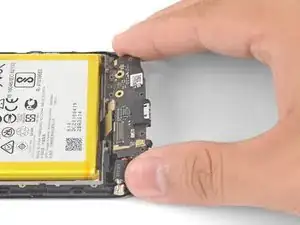

Greife das Daughterboard an den Kanten und hebe es aus seiner Versenkung.
Entferne das Daughterboard. Der Vibrationsmotor ist daran befestigt.

Schritt 18

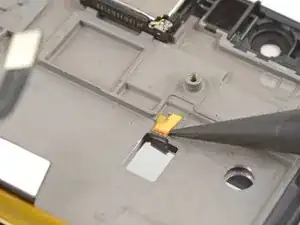

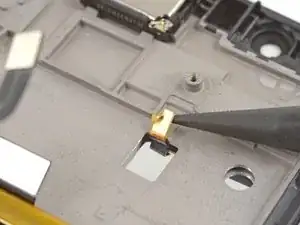

Trenne das Massekabel des Displays mit der Spitze eines Spudgers vom Rahmen.
Wenn du das Ersatzkabel verbindest, achte darauf, dass es mit der goldenen Seite nach oben angebracht ist.

Schritt 19

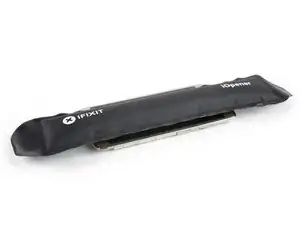

Bereite einen iOpener vor und lasse ihn für mindestens zwei Minuten auf dem Display liegen, um den Kleber darunter aufzuweichen.

Schritt 20

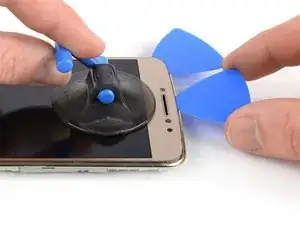

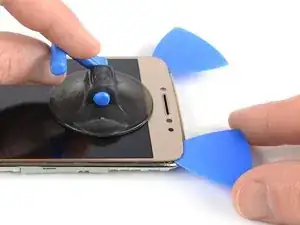

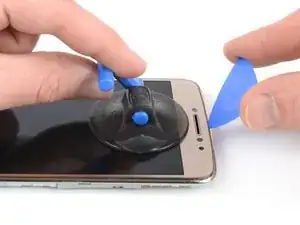

Wenn das Display warm genug ist, bringe einen Saugheber nahe der oberen Kante direkt unter dem Ohrhörer-Lautsprecher an.
Wenn das Display gebrochen ist, kann es sein, dass der Saugheber nicht hält. Versuche, es mit starkem Klebeband anzuheben oder klebe den Saugheber mit Sekundenkleber an das Display, um weitermachen zu können.
Hebe den Saugheber und schiebe die Spitze eines Plektrums unter das Display nahe des Ohrhörer-Lautsprechers.
Schiebe das Plektrum zur oberen linken Ecke des Telefons, um den Kleber aufzuschneiden.

Schritt 21

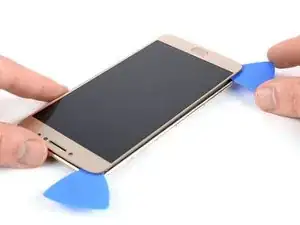

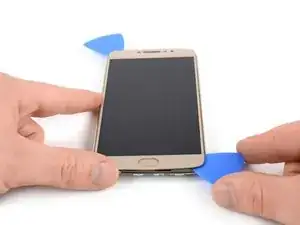

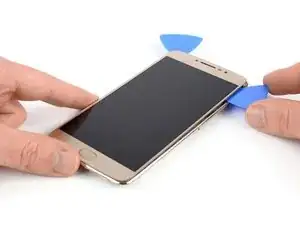

Setze ein zweites Plektrum ein und schiebe es in die rechte obere Ecke des Telefons.

Schritt 22

Wenn das Schneiden zu schwer wird, nutze den iOpener erneut.
Schiebe das Plektrum von der oberen rechte Ecke an der rechten Kante entlang, um den Kleber aufzuschneiden.
Achte beim schneiden darauf, dass du unter dem Display bist und nicht zwischen Display und Glas.
Schiebe das Plektrum weiter um die untere rechte Ecke des Telefons.

Schritt 23

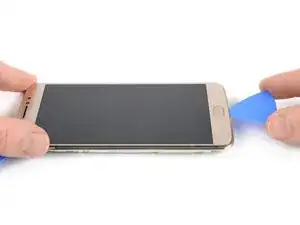

Schiebe das Plektrum an der unteren Kante entlang, um den Kleber aufzuschneiden.
Sei nahe des Home Buttons vorsichtig, setze nur die Spitze des Plektrums ein, damit nichts kaputt geht.

Schritt 24

Wiederhole die ganze Prozedur auf der linken Seite, um den restlichen Kleber zu trennen.
Entferne das Display noch nicht ganz! Die Kabel für Display und Fingerabdrucksensor verlaufen noch durch den Mittelrahmen.

Schritt 25

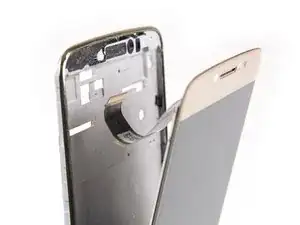

Führe das Displaykabel oben und das Fingerabdrucksensorkabel unten durch die Öffnungen im Mittelrahmen.

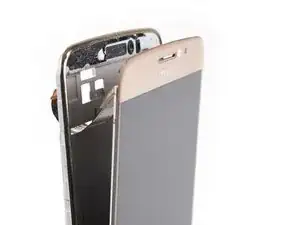

Entferne LCD und Digitizer.
Entferne den restlichen Kleber vom Mittelrahmen und säubere die Klebeflächen mit Isopropylalkohol und einem fusselfreiem Tuch.
Falls dein neues Display keinen Fingerabdrucksensor hat, musst mit der Anleitung für den Fingerabdrucksensor weitermachen, um ihn auf dein Display zu übertragen.
Vergleiche das Neuteil mit dem Originalteil. Möglicherweise musst du vor dem Einbau des Ersatzteils fehlende Komponenten wie den Rahmen des Ohrhörer-Lautsprechers übertragen.
