Motorola Moto G 2 Rückkamera Austausch

Geschrieben von: stanley rosky
  • Kommentare: 13
Motorola Moto G 2 Rückkamera Austausch

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

15 - 25 Minuten

Einleitung

In dieser Anleitung wird der Austausch der Rückkamera deines Moto G2 erklärt. Das Teil selbst ist leicht zu entfernen, du musst aber vorher die Hauptplatine herausholen, das dauert etwas. Zum Glück benötigst du nur einen Torx T5 Schrauber und einen Plastiköffner.

  1. QtHONK4g2ZajCstS
    QtHONK4g2ZajCstS
    JhmVNqAQbZWB1JDW
    HMVrTcKNZvMGpmBT

    • Schalte das Moto G ganz aus und entferne alle SIM- und SD-Karten, bevor du beginnst.

    • Beginne am USB-Anschluss mit dem Ablösen der Rückabdeckung mit dem Finger.

    • Löse weiter den Seiten entlang ab, zerbrich dabei nicht den Rückdeckel.

    Important - remove SIM cards before opening the phone.

    Wojciech Dyba -

  2. FNO2UT3VJwRQbL2u
    FNO2UT3VJwRQbL2u
    DTI5yptIECRYOSWY
    BHncB65JemqnEYwH

    • Drehe acht 4,2 mm T5 Schrauben am oberen und unteren Ende heraus.

    • Mit dem gleichen Schrauber kannst du die sechs 3,2 mm Schrauben an den Seiten entfernen.

    • Jetzt kannst du die nächste Schicht des Handys mit den Fingern ablösen.

    On mine, they’re all Torx T5

    Stanley Reynolds -

    You neglected to mention that the two buttons might fall out when you remove this part.

    Stanley Reynolds -

  3. GFCGVJxU3GZCKVoW
    GFCGVJxU3GZCKVoW
    FaftYIZ2SvsV4xBQ
    Ya6aRbDmEyeFeEQK

    • Mit dem Plastiköffner oder einer Pinzette kannst du den SIM/SD Kartenleser entkoppeln.

    • Öffne den Akkuverbinder indem du ihn von der Hauptplatine ziehst.

    • Entkopple den Vibrationsmotor indem du seinen Stecker von der Hauptplatine löst.

    sir when I put on for charging it shows 50% charging after 1 hour when I removed the charger its showin 0 and total is dead. what is the reason

    leela -

    moto g 2 completely dead what the reason

    leela -

    There's no need to remove the battery or motherboard to get to the speakers - they are accessible as soon as the back cover is removed. Skip this step and jump straight to step 10

    Paul Abraham -

    In fact it is not necessary to remove the simcard rack. I managed to remove battery with the rack on. It is possible to remove the foil startingfrom the bottom of the battery and once peeled off the battery can be removed. You only need to disconnect the battery from the mother board.

    Wojciech Dyba -

  4. DECeeVvsZVWIAibV
    DECeeVvsZVWIAibV
    cwAqKDnNRLXatKNk
    pfJNBTO6rhjFsOOm

    • Mit dem Plastiköffner kannst du ganz vorsichtig die gesamte SIM/SD Kartenleseeinheit ablösen.

    • Wenn die Kupferfolie ein paar Falten erhält ist das nicht schlimm, man kann sie leicht wieder anlegen.

    • Wenn du das Handy wieder zusammen baust versuche nicht die Folie mit dem Finger zu glätten. Du könntest dich dabei schneiden.

    • Der Akku kann auch ausgebaut werden, ohne den SIM/SD-Kartenleser zu entfernen. Du musst nur einfach die Kupferfolie vom gegenüberliegenden Ende her abziehen und vor dem SIM/SD-Kartenleser anhalten.

    As mentioned in a comment on the previous step, you don’t actually need to remove the SIM/SD card reader at all.

    If you peel back the copper foil from the opposite end of the device, you can sneak the battery out (and the new battery in) by just sliding the battery ribbon cable out from under the SIM/SD card reader.

    David -

    Thx for the idea. I’ll let you know if it was working - I’ll my battery soon. regards!

    ausssiefan -

    Perfect as mentioned - just slide the cable foil under the sim rack - no need to remove the rack. Works flawlessly, quick repair.

    ausssiefan -

  5. ywGYmqT2iHpjqGMv
    ywGYmqT2iHpjqGMv
    jSVacEWd64EIGPYX
    a2WUMZDwSBNMiKTd

    • Mit dem Finger kannst du die beiden Klebestreifen auf dem Akku abheben.

    • Entferne den Akku indem du die rechte Seite hochziehst.

    • Die schwarzen Aufkleber sind die Enden zweier parallelen Klebestreifen, mit denen der Akku festgeklebt ist. Im dritten Bild kannst du die Klebestreifen sehen. Arbeite besonders an diesen Stellen.

    • Wenn du im vorhergehenden Schritt nicht den SIM/SD-Kartenleser ausgebaut hast, dann musst du das Flachbandkabel zum Akku behutsam unter ihm hervorholen, wenn der Akku von den Klebestreifen abgelöst ist.

    HINT: The ‘two black stickers’ are the ends of the two parallel adhesive strips which hold the battery in. There is no other adhesive holding the battery, so focus your attention on these regions when prying the battery out!

    David -

    If the copper foil is damaged beyond repair, what can be used to replace it?

    Xander Squier -

  6. QIFOEfakODgJSopN
    QIFOEfakODgJSopN
    MRYVRA5rsGhsxWtS
    fqkVKWBr1LSq65qo

    • Löse den Stecker des Displaykabels indem du die schwarze Plastikklappe anhebst.

  7. stvt4ABAstqwJSPk
    stvt4ABAstqwJSPk
    Pj2morn3kiDSeYWu
    GTSsSsUKiaMlJSi1

    • Mit dem T5 Schrauber kannst du die drei 2,2 mm Schrauben ausdrehen, die die Hauptplatine befestigen.

  8. s3cxJDwPV3hxbUJF
    s3cxJDwPV3hxbUJF
    vBTRvTvWjZFJZfvB

    • Hebe die Platine vorsichtig heraus.

    from here ill get motherboard for g2

    prem surve -

  9. 6w5EckSgHrYSWuvW

    • Hier siehst du, wo sich die Kamera befindet.

  10. dHJgRYb3CDITL5qB

    • Drehe die Hauptplatine um.

    • Entferne das Klebeband welches die Kamera hält mit den Fingern.

  11. vkEMvNg1ELOgsEMj
    vkEMvNg1ELOgsEMj
    FO1BlVxZHtuxbhOJ
    1LyL5SxWGpFUeYJS

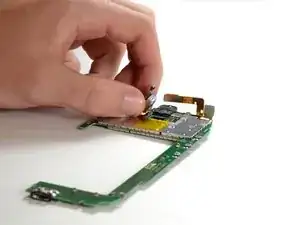

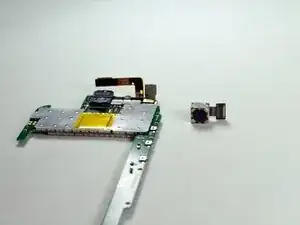

    • Mit einer Pinzette kannst du den Stecker der Rückseitenkamera auf der rechten Seite lösen.

Abschluss

Um alles wieder zusammen zu bauen folge den Schritten in umgekehrter Reihenfolge.
