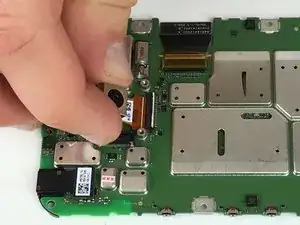

Motorola Moto G 3. Generation Rückkamera austauschen

Schritt 1

Mit dem Fingernagel kannst du die Rückseite ablösen.
Das Handy soll unbedingt vorher ausgeschaltet werden.

This repair is much, much more difficult than it appears. The LCD connection and the battery connection are borderline impossible. Everything else is simple or nearly simple. The glue is about a tenth as tough as Samsung phones.

Thomas Hayes - 15/08/20

Schritt 2

Benutze eine Heißluftpistole oder den iOpener zum Erwärmen. Diese Anleitung zeigt, wie er benutzt wird.
Erwärme die Kanten gleichmäßig, am die Klebestellen zu lösen. Fahre mit Schritt 3 fort, wenn sich die Kante warm anfühlt.
Lasse den iOpener oder die heiße Luft keinesfalls zu stark einwirken. Dies kann das Handy beschädigen.
Beim Zusammenbau kannst du mit iOpener/Heißluft den Kleber an der Scheibe aktivieren. Erwärme die Kanten, drücke etwas und halte den Bildschirm solange fets, bis er gut sitzt.

I kept my phone on the radiator for 10min and loosened it enough to open (felt safer than a heat gun).

Stephen Hodge - 13/02/19

Schritt 3

Wenn sich der Kleber löst heble vorsichtig mit einen Plastic Opening Tool oder einem Pick den Spalt auf. Ein Saugnapf könnte hier auch nützlich sein.
Schiebe den Pick in den Spalt und führe das ringsum weiter durch. Wende dazu gerade soviel Wärme an, wie nötig.
Beschädige nicht das Flachband zum Bildschirm während du aufhebelst. Es befindet sich an der linken Kante schräg gegenüber des Lautstärkeregelrs.
Beim Wiederzusammensetzen muss möglicherweise neuer Kleber angewandt werden um die Scheibe gut zu befestigen.

You may need to remove the mouthpiece and earpiece gauzes from the screen to fit to the replacement screen

Mark - 24/05/16

Be careful not to damage the adhesive tape on the old screen as you may need to reuse it along with the two gauzes on the replacement screen

bee - 19/01/17

which adhesive tape?

MotoG Fan - 05/02/17

What width of adhesive is appropriate to buy to replace the existing one? I can see 1mm, 2mm etc for sale

Avi Silver - 24/01/17

The width of the adhesive tape that goes around the rim is 2mm. But rather than buying generic 2mm tape, which won't seal well at the corners because it would be bent pretty sharply, it's best to get a precut adhesive that is made for this specific phone and that comes with the corners (and everything else) already pre-shaped: it's cut into a phone-shaped sheet, most of which you'll be discarding. Such sheets are available on ebay.

Norman Yarvin - 24/07/17

I did not need to use any new adhesive strips to get my screen securely back in place. After placing the screen back, just heat the edges of the phone as before and press tightly (though not too hard, of course) until cooled.

mkonings - 29/07/17

I would suggest that there is NO need for screen and MB removal on this phone as the charging port and assembly come out as one piece after removing screws and applying gentle heat to soften the adhesive holding the port in place.

Pete B - 05/01/21

Schritt 4

Benutze ein Plastic Opening Tool um die Sicherung am ZIF Verbinder am Flachband zum Display zu lösen.
Ziehe das Displaykabel aus dem Sockel von der Hauptplatine.
Vor dem Einbau eines neuen Displays, musst du erst alle Kleberreste entfernen. Reinige alle Klebeflächen mit Isopropylalkohol (mindestens 90%ig) und einem fusselfreien Tuch. Verwende vorgestanzte Klebestreifen oder starkes doppelseitiges Klebeband, wie z.B. Tesa 61395. Schalte dein Smartphone ein und teste es, bevor du das Display festklebst.

This part was actually the trickiest of the whole (replacing battery) process. Putting it back together here is tough… well would have been better had I not left my glasses in work.

Stephen Hodge - 13/02/19

[English below]

Wer das Gerät während des Displaywechsels eingeschaltet lässt, sollte es dennoch einmal neustarten, wenn es fest verklebt wurde. Wie ich auf die harte Tour herausfand, kalibriert sich der Annäherungssensor erst bei einem Neustart neu und geht nach einem Wechsel (Display abgenommen = niedrigerer Wert) davon aus, dass das Handy dauerhaft in der Tasche/am Ohr ist.

Ein kurzer Neustart verschafft Abhilfe.

.

[English]

For those not powering off the device while changing the display (i.e. to test the functionality) I recommend to restart the device after the repair is done and the display is glued in.

As I found out the hard way, the proximity sensor recalibrates at the restart and without the display it sets lower values as a minimum (since there are no obstacles in the way). After the display change it will think that the phone is in your pocket or at your ear all the time.

A restart solves that problem.

SchattengestaIt - 21/12/19

I am using a Moto G3 phone as my backup phone and it’s screen is cracked but it is working fine. After watching your video I removed the screen carefully, bought a new digitized screen and fixed it. Now I am in a big trouble because the touch pad doesn't work. Even I couldn't switch off it. I complained the seller and he gave me another screen thinking the previous is having an issue. Unfortunately after fixing it the problem remains. How to solve the touch pad issue please?

globalcomkandy - 15/05/20

I agree this is extremely tough, to take off or put on. Taking it off is hard enough ( the lever is tiny and opens up). Connecting it back up is tough because the position is so awkward.

Thomas Hayes - 15/08/20

Schritt 5

Entferne zehn 2,4 mm T4 Schrauben am Rand der Platine.
Entferne vier 4,5 mm T4 Schrauben oben und unten an der Platine.

Can you telll motherboard price and like plzzz

Sandy Santhosh - 19/07/17

These are T5 screws

geoffakien - 13/10/18

They were all T4 for me.

Eric Harrison - 09/04/21

Schritt 6

Wenn die Platine mit Klebeband befestigt entferne den Kleber zwischen ihr und der Rückseite mit einem Jimmy.
Hebe vorsichtig die rechte Kante der Platine an.
Vermeide es an den Batteriekabeln zu ziehen, die die linke Unterseite der Platine mit dem Akku verbinden.

When taken battery out I took it out wrong and now the new battery plugging into old area is not possible is there a repair part where the battery connects to the logic board Mahalo.

jeremy roberts - 12/04/19

Schritt 7

Mit einem Plastic-Opening-Tool kann man die Kabel abziehen.

troquei a bateria e o cellular não liga mais..

biankasa79 - 10/05/20

Replacing this battery connection is the single hardest connection I have done on any phone or laptop in my experience! The border walls break very easily and the connection itself breaks off the board very easily. I am still not sure how to slide the plug into place without breaking off a border wall.

Thomas Hayes - 15/08/20

Yup, this is where it ended for me. I appears some connectors broke of (I’d say 1/2 mm by 1/2mm small) which I have nor tools nor knowledge to repair. I did have to use some force to get break the connection but I think I was well within margins. (This was the first phone I tried to repair however)

Roelof Pieter - 12/12/20

Schritt 8

Entferne die drei 2,4 mm Torx T4 Schrauben unten und an der rechten Seite des SIM-Kartenlesers.

Schritt 9

Heble den SIM-Kartenleser mit einem Plastiköffnungswerkzeug hoch.
Es kann sein, dass der SIM-Kartenleser an der Hauptplatine festgeklebt ist. Sei beim Abhebeln also vorsichtig.
Klebe den SIM-Kartenleser beim Zusammenbau wieder fest.
