Motorola Moto G5 Frontkamera austauschen.

Geschrieben von: Enosh Reeder

Kommentare: 2

Motorola Moto G5 Frontkamera austauschen.

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 Minuten

Einleitung

Ersetze die Frontkamera in deinem Moto G5.

Werkzeuge

Schritt 1

Setze deinen Fingernagel oder das flache Ende eines Spudgers in die Kerbe an der Unterkante des Smartphones beim Ladeanschluss ein.
Heble mit dem Fingernagel oder drehe den Spudger, um die hintere Abdeckung vom Telefon zu lösen.

Schritt 2

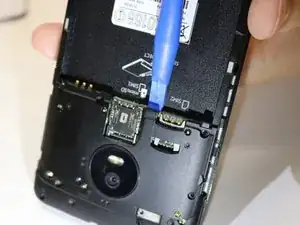

Setze das flache Ende eines Spudgers in die Kerbe ein und schiebe ihn die Unterkante entlang, um die Clips zu lösen, mit denen die Rückabdeckung am Smartphone befestigt ist.

Schritt 3

Schiebe den Spudger weiter an den restlichen Kanten des Smartphones entlang.

Schritt 4

Hebe die Rückabdeckung ab und entferne sie vom Smartphone.
Um die Rückabdeckung später wieder einzusetzen, musst du sie mit dem Gerät ausrichten und an den Kanten festdrücken, damit die Clips wieder einrasten.

Schritt 5

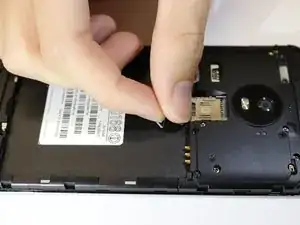

Setze deinen Fingernagel oder das flache Ende eines Spudgers in die Kerbe unterhalb des Akkus ein.
Heble den Akku mit deinem Fingernagel oder dem Spudger hoch, um ihn aus seiner Vertiefung herauszuholen.

Schritt 6

Entferne den Akku.
Achte beim Einbau des neuen Akkus darauf, dass die Akkukontakte mit den drei Goldstiften oben rechts ausgerichtet sind.

Schritt 7

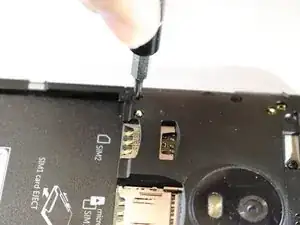

Entferne die acht 4 mm Schrauben mit einem Kreuzschlitzschraubendreher.

Schritt 8

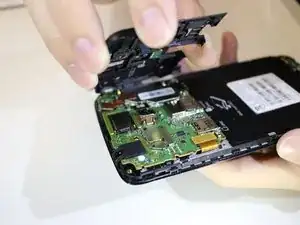

Heble die obere Motherboard-Abdeckung mit einem Plastiköffnungswerkzeug ab.
Achte darauf, die Abdeckung gleichmässig an allen Seiten hochzuhebeln, um zu vermeiden, dass sie bricht. Das kann einen gewissen Kraftaufwand erfordern.

Schritt 9

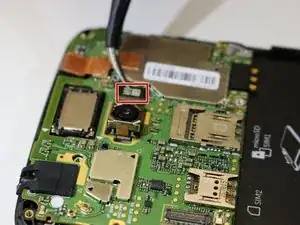

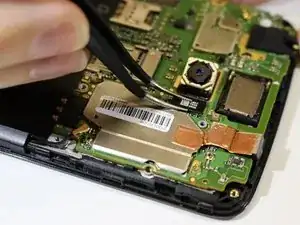

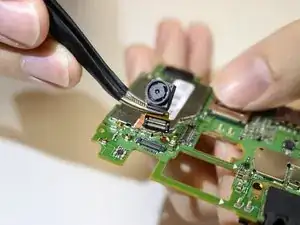

Trenne den markierten Stecker mit einer Pinzette und entferne das Kamerateil.

Schritt 10

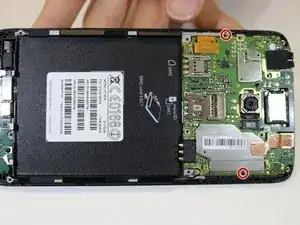

Entferne die beiden im Bild gezeigten 4 mm Schrauben mit einem Kreuzschlitzschraubendreher #00.

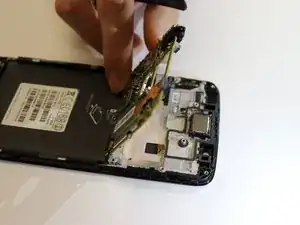

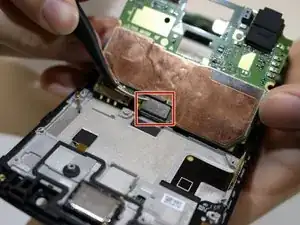

before lifting the motherboard, remove a) the copper-colored connector on the upper part of the picture and b) disconnect the antenna. The antenna is already disconnected in the picture shown above, but it is not mentioned before

K. Krass - 02/03/21

The motherboard is hooked with the plastic pieces next to the screws shown in the picture. When reinstalling, press those 2 points (right of upper screw, and left of the bottom one)

Francisco - 28/05/21
