Motorola Moto G5 LCD und Touchscreen austauschen

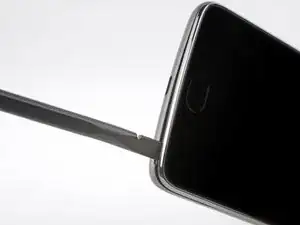

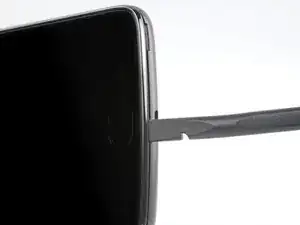

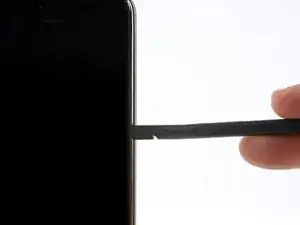

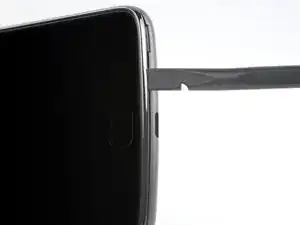

Setze deinen Fingernagel oder das flache Ende eines Spudgers in die Kerbe an der Unterkante des Smartphones beim Ladeanschluss ein.

Heble mit dem Fingernagel oder drehe den Spudger, um die hintere Abdeckung vom Telefon zu lösen.

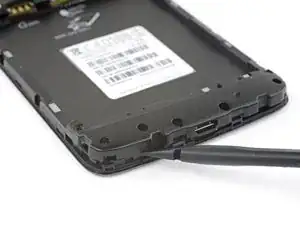

Setze das flache Ende eines Spudgers in die Kerbe ein und schiebe ihn die Unterkante entlang, um die Clips zu lösen, mit denen die Rückabdeckung am Smartphone befestigt ist.

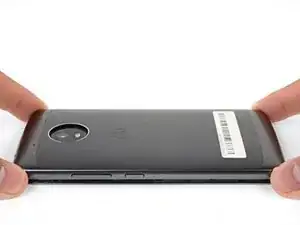

Schiebe den Spudger weiter an den restlichen Kanten des Smartphones entlang.

Hebe die Rückabdeckung ab und entferne sie vom Smartphone.

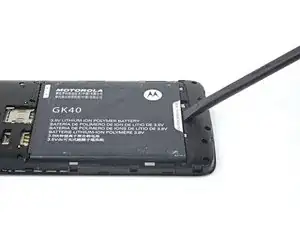

Setze deinen Fingernagel oder das flache Ende eines Spudgers in die Kerbe unterhalb des Akkus ein.

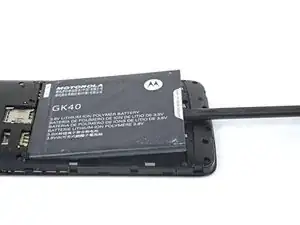

Heble den Akku mit deinem Fingernagel oder dem Spudger hoch, um ihn aus seiner Vertiefung herauszuholen.

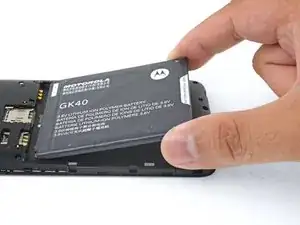

Entferne den Akku.

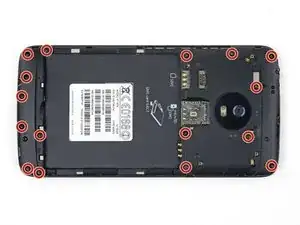

Entferne die sechzehn 3 mm Kreuzschlitzschrauben, mit denen die Abdeckungen des Motherboards und des Daughterboards befestigt sind.

Setze das flache Ende eines Spudgers in die Kerbe unterhalb der Daughterboard-Abdeckung.

Drehe den Spudger leicht, um die Daughterboard-Abdeckung abzulösen.

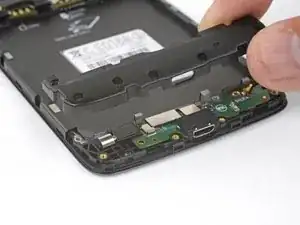

Entferne die Daughterboard-Abdeckung.

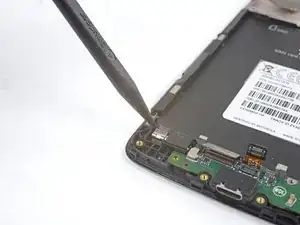

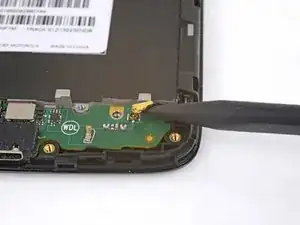

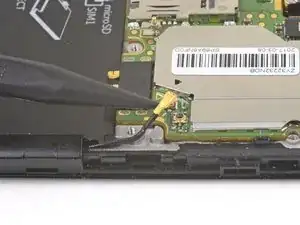

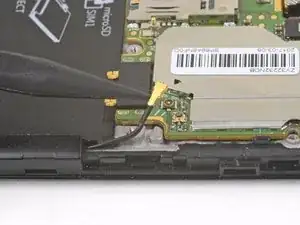

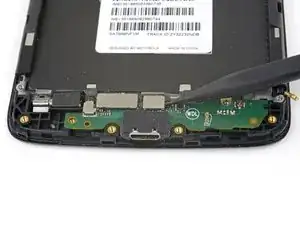

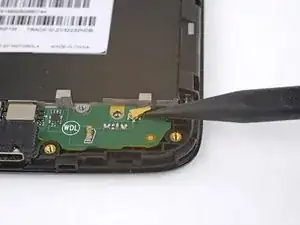

Heble das Antennenkabel mit der Spudgerspitze hoch und trenne es so vom Daughterboard.

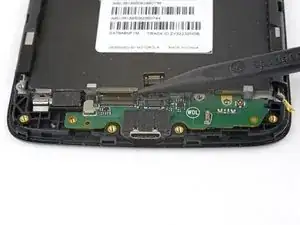

Heble die beiden Flachbandkabelstecker mit der Spudgerspitze hoch und trenne sie vom Daughterboard.

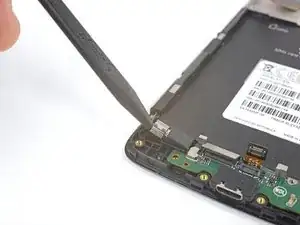

Heble den Vibrationsmotor mit der Spudgerspitze hoch und löse ihn aus seiner Vertiefung.

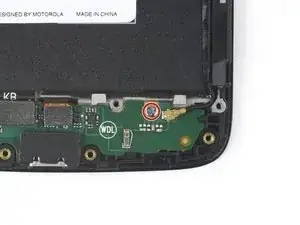

Entferne die 3,4 mm Kreuzschlitzschraube, mit der das Daughterboard am Rahmen befestigt ist.

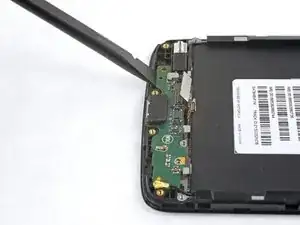

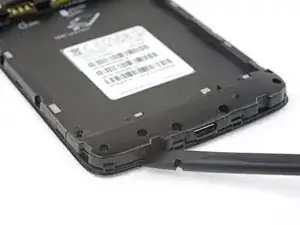

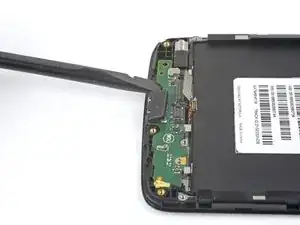

Setze das flache Ende eines Spudgers unterhalb des Daughterboards beim Ladeanschluss ein.

Heble das Daughterboard mit dem Spudger ein bisschen nach oben, bis es sich aus der Vertiefung löst.

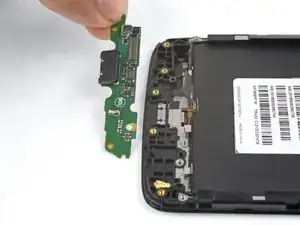

Hebe das Daughterboard hoch und entferne es. Achte dabei darauf, dass es sich nicht an irgendwelchen Kabeln verfängt.

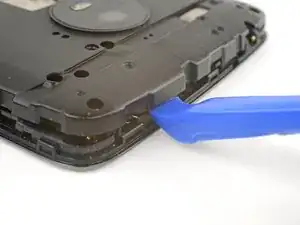

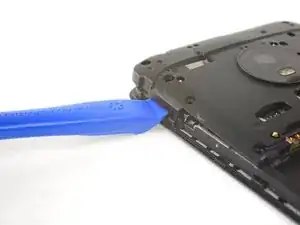

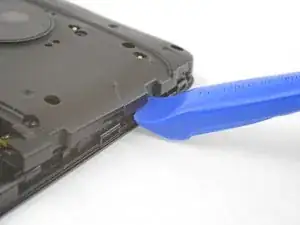

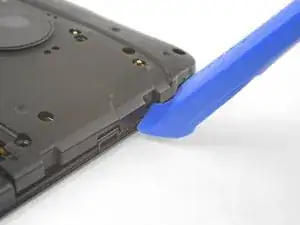

Setze ein Plastiköffnungswerkzeug in die Kerbe auf der rechten Seite des Smartphones nahe an der Oberkante ein.

Heble vorsichtig nach oben, bis sich der versteckte Clip an der Motherboard-Abdeckung löst.

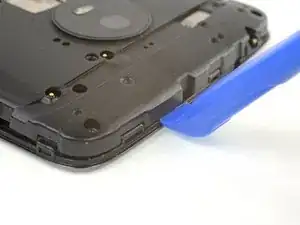

Setze ein Plastiköffnungswerkzeug an der Kerbe an der Oberkante des Smartphones an, rechts neben dem Einschub.

Heble vorsichtig hoch, bis sich der versteckte Clip an der Motherboard-Abdeckung löst.

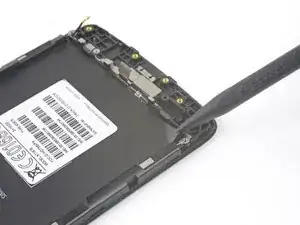

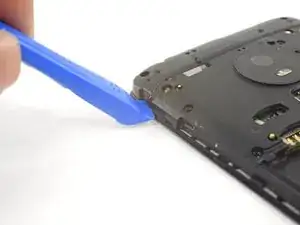

Setze ein Plastiköffnungswerkzeug in die Kerbe auf der linken Seite des Smartphones nahe der Oberkante ein.

Heble vorsichtig hoch, bis sich der versteckte Clip an der Motherboard-Abdeckung löst.

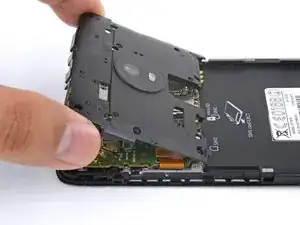

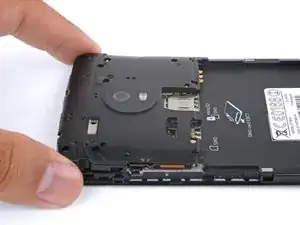

Hebe die Motherboard-Abdeckung hoch und entferne sie.

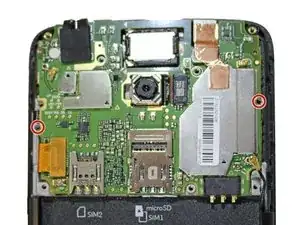

Entferne die beiden 4 mm Kreuzschlitzschrauben, mit denen das Motherboard befestigt ist.

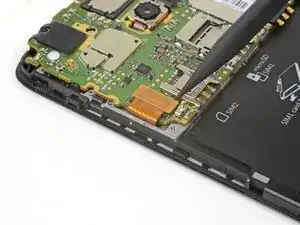

Heble das Frontkamera-Modul mit der Spudgerspitze hoch, um es aus seiner Vertiefung zu lösen.

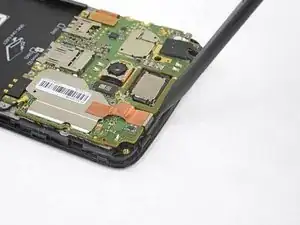

Heble den Displaystecker mit der Spudgerspitze hoch und trenne ihn vom Motherboard.

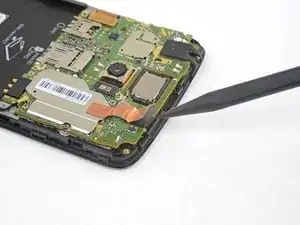

Heble das Antennenkabel mit der Spudgerspitze hoch und trenne es vom Motherboard.

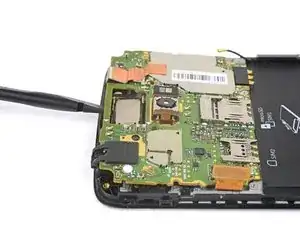

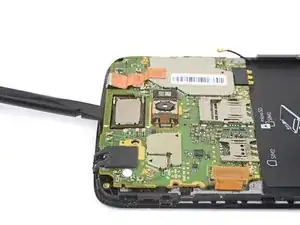

Setze das flache Ende eines Spudgers unter das Motherboard nahe an der Oberkante des Smartphones.

Drehe den Spudger leicht, um das Motherboard vom Rahmen zu lösen.

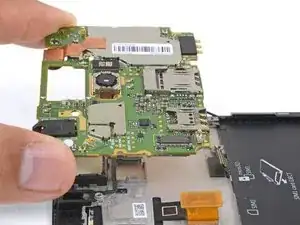

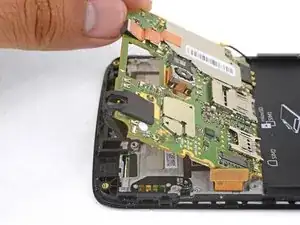

Kippe die Oberkante des Motherboards hoch. Achte dabei darauf, dass sich keine Kabel verfangen.

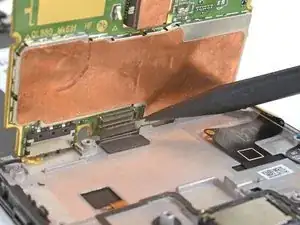

Halte das hochgeklappte Motherboard fest und heble den Flachbandkabelstecker unter dem Motherboard ab und trenne ihn.

Hebe das Motherboard hoch und entferne es.

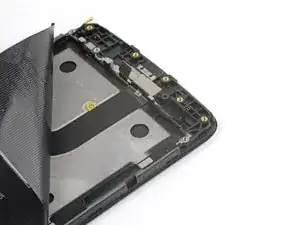

Heble eine Ecke der schwarzen Akku-Unterlage mit der Spudgespitze hoch.

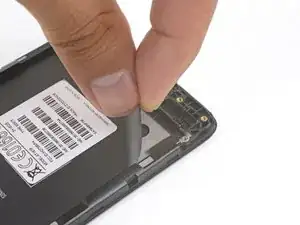

Löse die Akku-Unterlage mit den Fingern vom Rahmen ab.

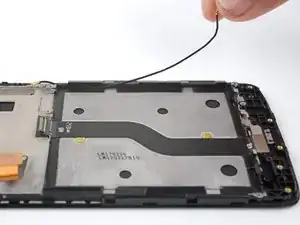

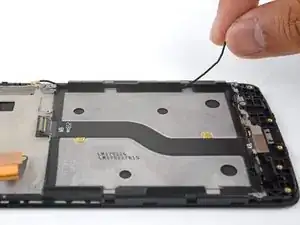

Hebe das Antennenkabel mit deinen Fingern an und fädle es aus der rechten Kante des Smartphones heraus.

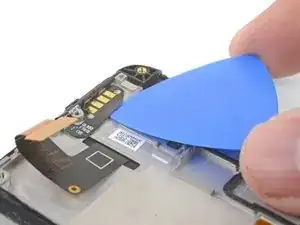

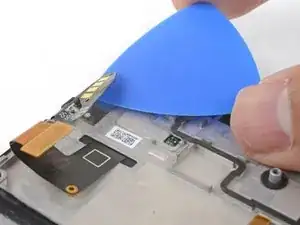

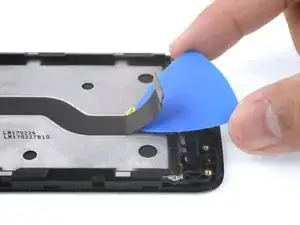

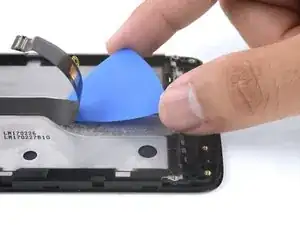

Setze ein Plektrum unter das Daughterboard-Flachbandkabel.

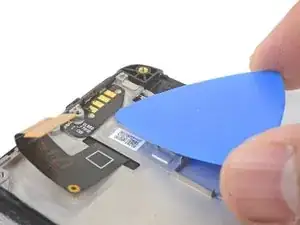

Schiebe das Plektrum an der Unterseite des Kabels entlang, um es vom Rahmen zu lösen.

Entferne das Daughterboard-Flachbandkabel.

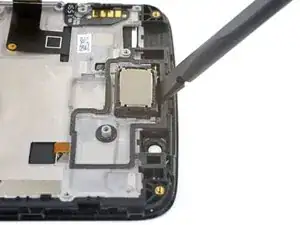

Heble das Ohrhörer-Lautsprecher-Modul mit dem flachen Ende deines Spudgers hoch und löse es aus seiner Vertiefung.

Entferne das Ohrhörer-Lautsprecher-Modul.

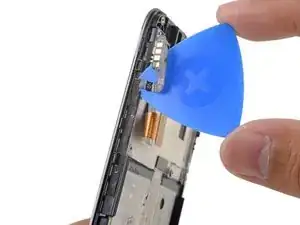

Setze ein Plektrum unter das Tastenkontakt-Flachbandkabel

Schiebe das Plektrum darunter entlang, um das Tastenkontakt-Flachbandkabel vom Rahmen zu lösen.

Setze ein Plektrum zwischen die Tasteneinheit und den Rahmen.

Schiebe das Plektrum vorsichtig dazwischen entlang, um die Tasteneinheit vom Rahmen zu lösen.

Entferne die Tasteneinheit.

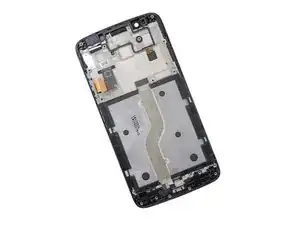

Nur das LCD Display und die Touchscreen-Einheit (mit Rahmen) bleiben übrig.

Vergleiche dein neues Ersatzteil mit dem originalen Teil. Du musst unter Umständen Komponenten übertragen oder Schutzfolien vom neuen Teil abziehen, bevor du es einbauen kannst.
