Motorola Moto G5 Plus Rückkamera austauschen

Geschrieben von: Gabriel Malestein

Kommentare: 4

Motorola Moto G5 Plus Rückkamera austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

Wenn du keine Fotos und Videos mehr aufnehmen kannst, hilft wahrscheinlich der Austausch der Rückkamera. Dies wird hier gezeigt.

Werkzeuge

Ersatzteile

Motorola Moto G5 Plus Rear Facing Camera

Schritt 2

Entferne die SIM Karte. Schiebe dazu das Ende einer aufgebogenen Büroklammer in das kleine Loch in der oberen linken Ecke. Die SIM Karte wird herausspringen.
Bewahre die SIM Karte gut auf.

Note how it came out so that it goes back in the same way quickly.

Duane Stockwell - 10/01/18

Schritt 3

Der Bildschirm kann leicht zerbrechen, wenn du ihn aufhebelst. Du solltest mit diesem Schritt nicht weitermachen, bis du einen Ersatzbildschirm bereithalten kannst.
Befestige einen kleinen Saugheber auf dem Bildschirm. In späteren Schritten kannst du dann den Bildschirm damit entfernen.
Stelle das Heißluftgebläse auf niedrige Stufe und erhöhe die Temperatur des Bildschirms allmählich, indem du wiederholt den Warmluftstrom um die Kanten des Geräts herum führst. Dadurch weicht der Kleber auf, der den Bildschirm am Rahmen des Smartphones befestigt.
Ziehe vorsichtig am Saugheber um den Bildschirm etwas anzuheben. Schiebe dann ein Plastiköffnungswerkzeug unter die Kanten des Bildschirms und heble ihn nach oben.
Wenn der Bildschirm sich komplett vom Rahmen des Smartphones gelöst hat, dann kannst du ihn auf die andere Seite herumdrehen, um an das Innere des Smartphones zu gelangen.

I absolutely can’t remove my screen. I use a hair dryer instead of a heat gun, would that be the problem? I apply more and more heat but nothing seems to work.

I shattered all my tools to pop screen (small triangles and little blue tools). I tried with playing cards, but I just keep folding them.

Got any tips?

Hackerman - 29/05/18

this is how I had to do mine. 1st I gave up on trying to be careful, that wasn't working , you have to get the phone fairly hot I mean a lot hotter then you’d think was safe but not hot enough to melt the plastics, then take a x-acto knife to be able to lift screen and get under it, now the screen will most likely start chipping and little piece going to fall off don't worry about it. now once you start getting it to lift stick playing card match book cover something to hold it up, now reheat it again and just repeat as above your going to half to keep reheating it if you cant get it to lift you are not getting it hot enough and or you are trying to be to careful. I mean this thing is down good almost like they welded it. reminder your screen is going to shatter more and chip just be careful on right side by sim slot speaker mic finger print. oh if you have or using suction its worthless unless it is glue to screen. good luck

james - 27/08/18

Please Recommend to push out fingerprint detector at this step and not towards the end.

If you don’t push out fingerprint detector now, the ribbon will more than likely break as you try to lift the screen off.

Because of this i now have no fingerprint dectector..

Dong Harvey - 24/06/18

Schritt 4

Drehe neunzehn Kreuzschlitzschrauben #000 heraus. Manche der Schrauben sind mit gelben Kaptonband bedeckt, dieses musst du erst entfernen.

Schritt 5

Entferne die innere Metallabdeckung mit dem Plastiköffnungswerkzeug.

Schritt 6

Ziehe das gelbe Kaptonband ab.

Schritt 7

Trenne den Akku ab, indem du den schwarzen Stecker mit dem Plastiköffnungswerkzeug löst. Dadurch kann kein Strom mehr fließen und das Smartphone wird vor Schaden geschützt.
Sei vorsichtig und beschädige nicht die Hauptplatine unter den Steckern.

Schritt 8

Entferne drei Flachstecker, welche en Bildschirm mit dem Rahmen des Smartphones verbinden. Hebele sie dazu mit dem Plastiköffnungswerkzeug hoch.
Trenne den Bildschirm ganz ab und lege ihn beiseite.

Schritt 9

Entferne die einzelne 3,1 mm Kreuzschlitzschraube #000.

Schritt 10

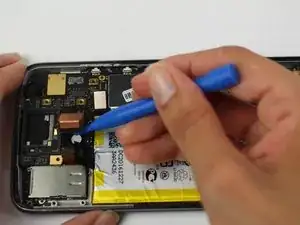

Trenne den Anschluss des Vibrationsmotors mit dem Plastiköffnungswerkzeug ab.

Schritt 11

Löse den Flachstecker mit dem Plastiköffnungswerkzeug.

Schritt 12

Hebele die beiden Rasten auf, welche die Hauptplatine am Rahmen des Smartphones befestigen.

Schritt 13

Heble die Hauptplatine mit dem Plastiköffnungswerkzeug vom Smartphone weg und entferne sie.

Schritt 14

Die Rückkamera ist oben in der Mitte, sie hat eine goldfarbene Rückseite.

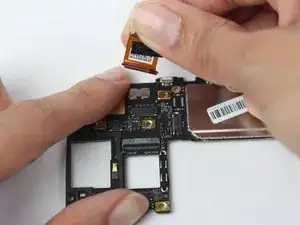

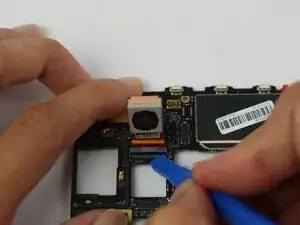

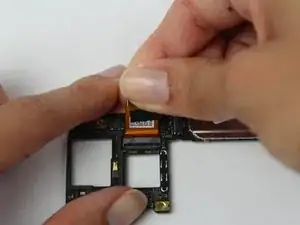

Heble die 12 MP G5 Plus Kamera mit dem Plastiköffnungswerkzeug vorsichtig hoch, dadurch wird der ZIF Verbinder sichtbar.
