Einleitung
Diese Anleitung zeigt, wie du die Hauptplatine im Motorola Moto G7 Plus austauschen kannst.
-
-

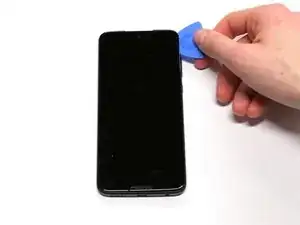

Führe oben am Gerät ein Plektrum zwischen Display und Rahmen ein.
-
Arbeite dich mit dem Plektrum zum Auftrennen des Klebers um die Diplaykanten herum.
-

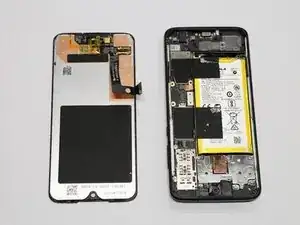

Sobald genug Kleber gelöst wurde, sollte es möglich sein, das Display vorsichtig von der linken Seite her anzuheben und vom Gerät zu trennen.
-
-
-

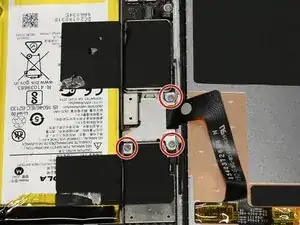

Entferne die drei 2,7 mm Torx T5 Schrauben, die den Sockel des Kabels umgeben.
-

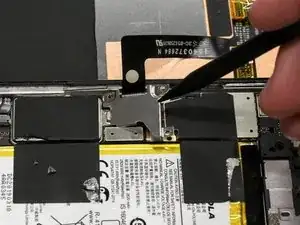

Entferne vorsichtig die Metallplatte, die den Sockel des Displaykabels bedeckt.
-
-
-

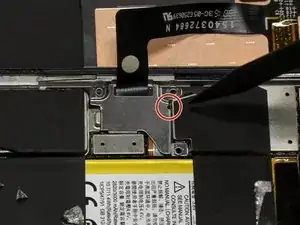

Benutze das spitze Ende des Spudgers, um die Metallabdeckung an der eingekreisten Stelle anzuheben.
-
-
-

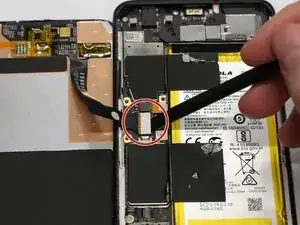

Unter dem Metallstück befindet sich die Verbindung von Logic Board und Kabel. Verwende ein Plektrum oder einen Spudger, um die Verbindung zu lösen.
-
-
-
Entferne dreizehn 2,7 mm Torx T5 Schrauben, mit denen die Halteplatte der Rückkamera befestigt ist.
-
Hebe die Platte mit einem Spudger oder einem Plektrum von der Hauptplatine weg.
-
-
-
Trenne die drei im Bild markierten Stecker mit einem Öffnungswerkzeug von der Hauptplatine ab.
-
Hebe die Rückkamera und die Kupferfolie von der Platine weg.
-
-
-
Setze ein Öffnungswerkzeug unter die obere und rechte Kante der Hauptplatine und heble sie vom Gerät ab.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Dont pry deeper than 3 mm. If you are deeper and just under the glass you will damage the display. The sceen are two layers. Obe witk the veru thin glass and one with a metal frame with display. Yoy want to get under both layers to lift the screen.
Magnus Tuvendal -
Correcting autocorrect… Dont pry deeper than 3 mm. If you are deeper and just under the glass you will damage the display. The screen is two layers. One with the very thin glass and one with a metal frame with the lcd-display. Yoy want to get under both layers to lift the screen.
Magnus Tuvendal -
I don’t have a thermal gun. Here’s what I did. I wrapped my phone in a baggie and an added an oven thermometer into a heating pad and monitored the heat that way. I left it for awhile (to allow all heat to dissipate) and the heat was 189-degrees Fahrenheit. One hour, toasty warm. So I worked with that.
Harry A -
So after one hour at 180 degrees Fahrenheit the base already started buckling and removed itself from the screen. So it was easy to remove the base from the screen. There was some rubber thread that I had to remove. Because of that, I understand that now my phone is not water-tight and I need to treat it as such. But the battery replacement went fine and everything is working great after it was all placed back together. I hope to get a few more years out of my G7 plus!
Harry A -
