Einleitung
Diese Anleitung zeigt dir Schritt für Schritt, wie du die Rückkamera des Motorola Moto G7 Plus (Modell XT1965) tauschen kannst. Die Kamera bietet 16 Megapixel, eine f1.7 Blendenöffnung, Bildstabilisation und 2160p Videoaufnahme bei 30 fps.
Versichere dich vor Beginn der Reparatur, dass du alle Werkzeuge zur Hand hast sowie eine kompatible Ersatzkamera.
Schalte das Gerät vor der Reparatur aus und trenne die Verbindung zum Ladegerät.
-
-
Führe oben am Gerät ein Plektrum zwischen Display und Rahmen ein.
-
Arbeite dich mit dem Plektrum zum Auftrennen des Klebers um die Diplaykanten herum.
-
Sobald genug Kleber gelöst wurde, sollte es möglich sein, das Display vorsichtig von der linken Seite her anzuheben und vom Gerät zu trennen.
-
-
-

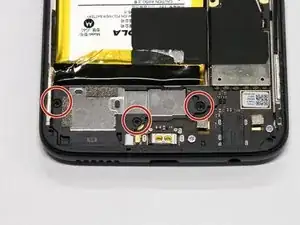

Entferne die drei 2,7 mm Torx T5 Schrauben, die den Sockel des Kabels umgeben.
-
Entferne vorsichtig die Metallplatte, die den Sockel des Displaykabels bedeckt.
-
-
-

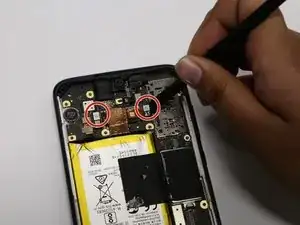

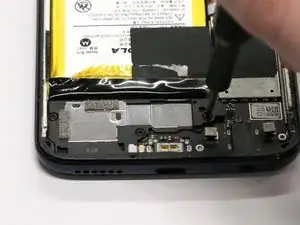

Benutze das spitze Ende des Spudgers, um die Metallabdeckung an der eingekreisten Stelle anzuheben.
-
-
-

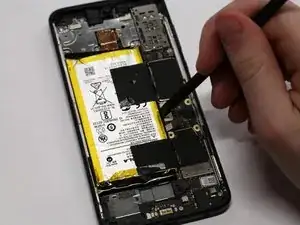

Unter dem Metallstück befindet sich die Verbindung von Logic Board und Kabel. Verwende ein Plektrum oder einen Spudger, um die Verbindung zu lösen.
-
-
-

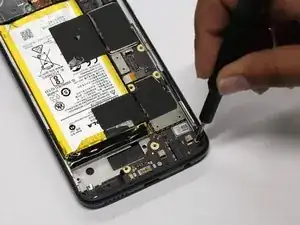

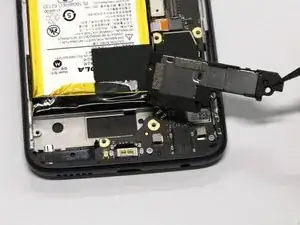

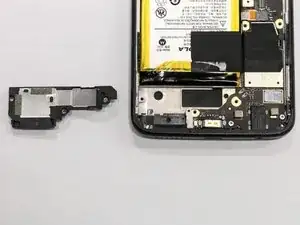

Benutze den Spudger, um die rechte Seite des Lautsprechers anzuheben und den Lautsprecher zu entfernen.
-
-
-
Nutze einen Spudger, um vorsichtig den schwarzen Kleber zu durchtrennen.
-

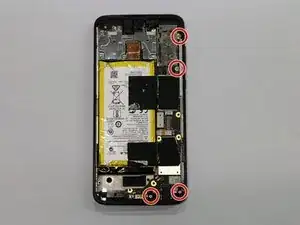

Benutze einen Torx T5 Schraubendreher, um die vier 2,7 mm Schrauben zu entfernen.
-
-
-

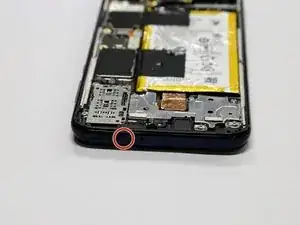

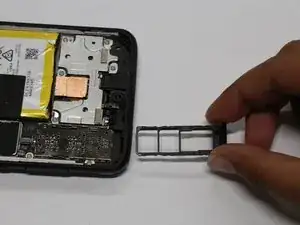

Öffne das Sim-Karten Fach mit dem Sim-Karten Öffnungstool an der markierten Stelle und hole den Einschub heraus.
-
Entferne den Einschub wie gezeigt für die Dauer der Reparatur.
-
-
-

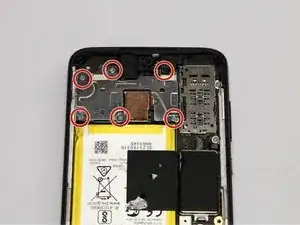

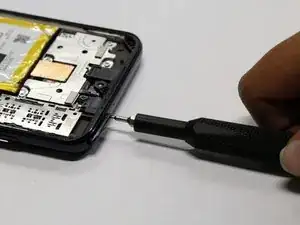

Nutze einen Torx T5 Schraubendreher, um die sechs 2,7 mm Schrauben und die einzelne 3 mm Schraube herauszudrehen.
-

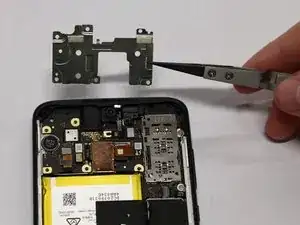

Entferne die Abdeckung aus Metall..
-
-
-

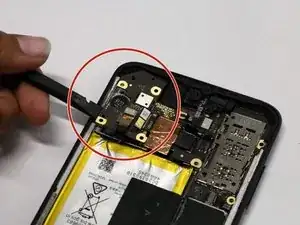

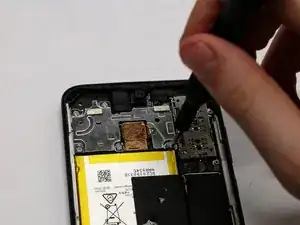

Hebe das Teil vorsichtig mit einem Spudger oder deinem Finger an, achte darauf dabei keine Kabel abzureißen.
-

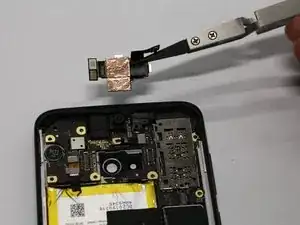

Nutze eine Kreuzpinzette, um das nun vorsichtig darunter herauszuziehen.
-
Um das Gerät am Ende der Anleitung wieder zusammenzubauen, musst du nur die Schritte dieser Anleitung in umgekehrter Reihenfolge absolvieren.
