Motorola Moto X Kopfhörerbuchse austauschen

Geschrieben von: Sam Goldheart

Kommentare: 15

Motorola Moto X Kopfhörerbuchse austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

Hier wird der Austausch der Kopfhörerbuchse in deinem Motorola Moto X gezeigt.

Werkzeuge

Schritt 1

Setze das Auswurfwerkzeug für SIM Karten in die Öffnung neben dem SIM Karten Einschub ein und drücke es hinein, um den Einschub herausspringen zu lassen.
Entferne den SIM Karten Einschub.
Wenn sich die SIM Karte nicht von selbst aus dem Einschub löst, dann kannst du sie leicht mit den Fingern entfernen.

Sim not work

Radhey Kashyap -

Schritt 2

In den folgenden Schritten wirst du die Klammern lösen, welche die Gehäuseteile zusammenhalten. Zusätzlich ist das Gehäuserückteil mit einem Klebepad gesichert. Wenn die Klammern gelöst sind, musst du zuerst einen iOpener verwenden um das Gehäuse ganz zu öffnen. Versuche nicht das Gehäuse ganz zu öffnen, bevor du den Klebstoff gelöst hast.
Setze ein Plastiköffnungswerkzeug in die Naht zwischen Gehäusevorderteil und Rückteil in der Nähe des SIM Karten Einschubs ein.
Schiebe das Werkzeug die Naht entlang in Richtung der oberen Ecke.

Schritt 3

Schiebe das Werkzeug vorsichtig um die Ecke und löse so die Klammern.

Schritt 4

Schiebe das Plastiköffnungswerkzeug entlang der Naht in der Nähe der Kopfhörerbuchse an der Oberkante des Smartphones.

Schritt 5

Hebele zwischen den Gehäuseteilen um die obere rechte Ecke .

Schritt 6

Schiebe das Werkzeug vorsichtig entlang der Seite des Smartphones mit den Tasten.
Der Kunststoff der vorderen Abdeckung ist hier dünner und die Tasten können sich bewegen; arbeite langsam, um Schäden an den Tasten oder der Frontabdeckung zu vermeiden.

Be *very* careful not to push the opening tool too deep when you go around the buttons! I accidentally broke the volume rocker ribbon by doing so, and didn't even realize it until I had completely removed the cover.

Simeon Simeonides - 30/08/15

When i removed the volume rocker i cant get it back in correctly seems to be in right but the volume up is not clicking and only works if i push it really hard any ideas?

Alf stevens - 04/12/15

Schritt 7

Setze ein Plastiköffnungswerkzeug in die Naht direkt unter der Lautstärkewippe und weite den Spalt auf.

Schritt 8

Hebele weiter bis zur unteren Ecke des Smartphones.

Schritt 9

Hebele sorgfältig von der Ecke aus weiter bis zur Kante an der USB Buchse.

Schritt 10

Setze das Werkzeug auf der anderen Seite der USB Buchse ein und schiebe es um die Ecke.

Schritt 11

Setze das Lösen der Klammern um die Ecke und entlang der Seite fort.
Wenn du dir sicher bist, dass du alle Klammern gelöst hast, dann bereite einen iOpener vor. Das wird in den beiden folgenden Schritten beschrieben.

Schritt 12

Wir empfehlen, die Mikrowelle vorher zu reinigen, damit keine unappetitliche Schmiere vom Boden auf den iOpener gelangt.
Lege den iOpener in die Mitte der Mikrowelle.
Bei Mikrowellen mit Drehteller musst du aufpassen, dass sich der iOpener frei bewegen kann. Wenn er irgendwo hängen bleibt, kann er sich überhitzen und in Brand geraten.

Schritt 13

Erwärme den iOpener dreißig Sekunden lang.
Wenn sich der iOpener während der Reparatur abkühlt, musst du ihn jeweils wieder dreißig Sekunden lang erwärmen.
Sei vorsichtig und überhitzen den iOpener während der Reparatur nicht. Dies könnte ihn aufplatzen lassen.
Fasse ihn nicht an, wenn er aufgeschwollen erscheint.
Warte immer mindestens drei Minuten, bevor du ihn erneut erwärmst.

Schritt 14

Hole den iOpener aus der Mikrowelle, fasse ihn dabei nur an einem der flachen Enden an. Vermeide die heiße Mitte.
Der iOpener ist sehr heiß, sei vorsichtig, wenn du mit ihm arbeitest. Benutze Ofenhandschuhe wenn nötig.

Schritt 15

Lege den iOpener auf das Smartphone um den Kleber, der die Rückabdeckung befestigt, aufzuweichen. Lasse den Beutel ungefähr 90 Sekunden auf dem Gerät liegen, bevor du versuchst die Abdeckung zu entfernen.

There is NO GLUE holding on the back of a Moto X with a wood back! That little fact just made the extra $50 I spent on the phone totally worthwhile.

Doug Larrick - 25/05/16

Lucky for you, I have the bamboo, and plenty of adhesive.

Kelly F - 10/08/16

Schritt 16

Beginne an der Seite mit dem SIM Karten Einschub vorsichtig die Rückabdeckung vom Gerät abzulösen.
Die Rückabdeckung ist sehr biegsam, du willst aber sicher keine der inneren Bauteile durch zu große Ungeduld beschädigen.
Löse die Rückabdeckung noch nicht ganz ab, sie ist immer noch mit dem Smartphone durch das Kabel zum Kamerablitz verbunden.
Das Kabel ist an der Seite des Smartphones mit der Einschalttaste/Lautstärkeregelung befestigt.

Step 15 seemed to be the hardest part for me. (step 25, the battery was also difficult). I am now not a fan of sticky stuff, "Mild adhesive" is definitely an understatement, IMHO, just saying I don't like sticky stuff, maybe I didn't do it right. The iOpener seemed to help a little, but not much.

CAUTION

BE CAREFUL with the NFC antenna, it says "X8 Mobile Computing System" on it. The adhesive seemed stick to the the blue stuff on the back cover more and loosen up on the bottom of the antenna, the part that sticks to the battery. So in the process of peeling the back cover the antenna started to come up and was torn at the connector strip before I realized what was happening, step 19 has a good picture of the connector strip that I'm talking about. I like using NFC once in awhile, so now my next FIX will be the antenna.

Overall instructions were GREAT, I now have a camera again. Thank you.

Patrick - 15/03/15

So you are saying that there is no problem if I don't connect the NFC antenna? I'm asking this because I bought a replacement battery that don't include the NFC antenna. I would really appreciate your help with this :)

jspsaucedo - 06/05/16

The adhesive was crazy hard on mine as well and I ended up with two small cracks on the edges of my back cover. The blue rubber piece actually separated from the back and removed it from the battery after it was open. The battery itself was also very difficult to remove (pull tab did nothing) and bent/pried the old battery out. I see no reason for all that adhesive! Other than getting the dang thing open the rest was easy. Great guide!

Darrell Jividen - 30/07/15

The adhesive holding the back very strong! In the process of removing the back, I cracked the edges of the back cover and ripped part of the NFC connector. Luckily the friend I was doing the repair for did not even know what NFC was, so she was ok with this. Take your time removing the back cover! Also, the adhesive holding the battery in place was not what I would call mild. The black tab was next to useless in removing the battery

Danny Smandych - 22/01/16

So you are saying that there is no problem if I don't connect the NFC antenna? I'm asking this because I bought a replacement battery that don't include the NFC antenna.

jspsaucedo - 06/05/16

Thank you for the guide !!! comments were really useful too. Read them.

fabajaja - 21/07/16

Schritt 17

Lege die Rückabdeckung sanft ab. Dabei soll der Verbinder am Flachbandkabel zum Blitz offen liegen, das Kabel aber nicht angespannt werden.

As I had seen in another video, my Moto X with a custom back did not have the blue sticky pad. But the back was still well-adhered in the top corners and with a strip of adhesive along the bottom. In the photo in this step you can see the only adhesive I had to deal with, which was on either side of the lens (two dark areas on the phone back) and along the bottom of the phone (dark area at the bottom of the phone back).

pdisc1 - 23/09/16

Schritt 18

Klappe den Sicherungsbügel am ZIF Verbinder des Blitzkabels mit der Spudgerspitze hoch.
Achte darauf, nur an der Klappe selbst, nicht am Verbinder zu hebeln.
Ziehe das Blitzkabel gerade aus dem Sockel.

Schritt 19

Trenne die Rückabdeckung vom Smartphone.

Schritt 20

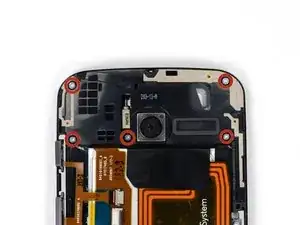

Entferne die fünf 3 mm T3 Torx Schrauben von der Einheit aus Kopfhörerbuchse/Lautsprecher

Schritt 21

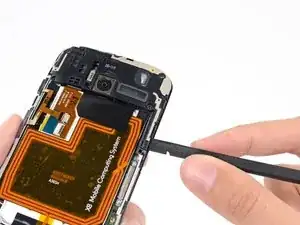

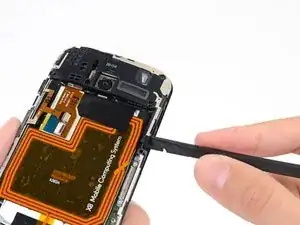

Setze einen Spudger unter das Anhängsel der Einheit aus Kopfhörerbuchse/Lautsprecher und hebele sie aus ihrem Sitz.

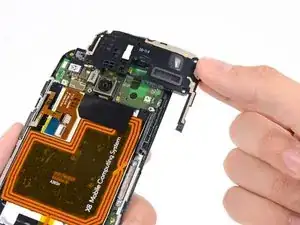

Entferne die Einheit aus Kopfhörerbuchse/ Lautsprecher.

Schritt 22

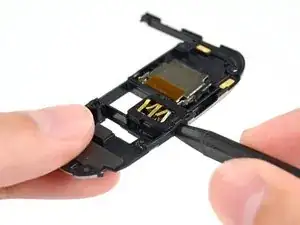

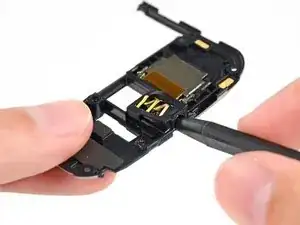

Setze die Spudgerspitze in die Kopfhörerbuchse ein und hebe sie hoch. Löse so die Kopfhörerbuchse aus der Displayeinheit.

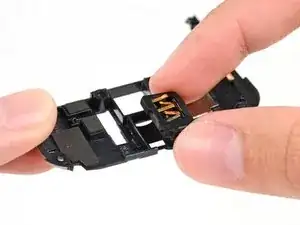

Entferne die Kopfhörerbuchse.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
