Motorola Moto X4 Display tauschen

Geschrieben von: Arthur Shi

Kommentare: 15

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Folge dieser Anleitung, um ein defektes Display am Moto X4 zu tauschen.

Dabei musst den Fingerabdrucksensor von deinem alten Teil auf das Neuteil übertragen.

Werkzeuge

Ersatzteile

Schritt 1

Schalte dein Telefon aus, bevor du beginnst.
Bereite einen iOpener vor und erhitze die linke Seite des Telefons für zwei Minuten.
Möglicherweise musst du den iOpener mehrmals erhitzen und verwenden, um das Telefon warm genug zu bekommen. Beachte die Anweisungen des iOpeners, damit er nicht überhitzt.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber sei vorsichtig, dass das Telefon nicht zu heiß wird - das Display und der Akku sind sehr sensibel.
Solange du wartest, achte auf die folgenden Bereiche:
Displaykabel - achte darauf, an dieser Kante nicht zu tief zu schneiden, du könntest das Displaykabel beschädigen.
Kabel des Fingerabdrucksensors - achte darauf, an dieser Kante nicht zu tief zu schneiden, du könntest das Kabel des Fingerabdrucksensors beschädigen.

Complete novice. Getting old screen off was time consuming! I was too afraid of ruining something by overheating. Spent many hours trying to use iopener, afraid to risk bursting it in microwave. Read many comments in the iopener use guide; a guy said to get the screen temp up to 120-130F. Saw several youtube videos esp. Witrig one on replacing Moto x4 screen, they used heat gun 100C=212F so I got braver and put my phone on kitchen hot plate. Measured temperature by laying stem of candy thermometer on the surface. When hot plate got to 150-160F I finally got a pick under phone ‘s glass edge & got the screen off. Hot plate temp. not stable, guess phone was there a few minutes. May have damaged display but was replacing it anyway. Now new screen installed everything working properly! I’m not sure I was using the suction cup when I finally was able to push the pick under the edge.

Nahariyah Mosenkis - 08/06/20

Schritt 2

Befestige einen Saugheber so nah wie möglich an der erhitzen Seite.
Ziehe den Saugheber mit gleichmäßiger Kraft nach oben, bis ein Spalt zwischen Display und Gehäuse entsteht.
Schiebe ein Plektrum in den Spalt.
Je nachdem, wie alt dein Handy ist, könnte das schwer werden. Wenn du Probleme hast, erhitze das Display nochmal, um den Kleber weiter zu lösen, und probiere es nochmal.

On the left side it is a very thin strip of adhesive—but there are other places where there is alot more adhesive—If you look at the black part of the new adhesive-if you have the phone specific adhesive thing—you will get an idea what you might be trying to push through at any given spot on the phone. orient the new one over the old screen to line up holes etc-to understand where the adhesive is.

Nahariyah Mosenkis - 08/06/20

Schritt 3

Schiebe dein Plektrum an der gesamten Kante entlang, um den Kleber zu lösen.
Lasse das Plektrum im Spalt, damit sich der Kleber nicht wieder verbindet.

Schritt 4

Erhitze die obere Kante des Displays, um den Kleber darunter aufzuweichen.
Schneide vorsichtig um die Ecke und über die obere Seite, um den Kleber zu lösen.

Schritt 5

Erhitze die rechte Seite des Telefons mit einem iOpener.
Achte darauf, in der Nähe der Kabel nicht zu tief zu schneiden, damit sie nicht kaputtgehen.
Schiebe dein Plektrum an der gesamten rechten Kante entlang, um den Kleber zu lösen.

Schritt 6

Wiederhole die Schritte und zerschneide die untere Kante des Telefons.

Schritt 7

Entferne das Display noch nicht - es ist noch mit ein paar Kabeln am Telefon verbunden.
Hebe die linke Kante des Displays vorsichtig nach oben und zerschneide die restlichen Klebestellen mit einem Plektrum.

Schritt 8

Klappe das Display nach oben und lehne es gegen eine kleine Box, während du die Kabel abtrennst.
Wenn du das Telefon wieder zusammenbaust, ist das jetzt ein guter Zeitpunkt, das Telefon anzuschalten und alles zu testen, bevor du es wieder versiegelst. Schalte das Telefon wieder aus, bevor zu weitermachst.

Schritt 9

Schiebe die Spitze eines Spudgers unter das Kabel des Fingerabdrucksensors und heble es sanft nach oben, um das Kabel am Telefon zu lockern.
Ziehe noch nicht am Kabel. Es ist immer noch mit einem empfindlichen ZIF Verbinder am Telefon verbunden.

Schritt 10

Nutze die Spitze eines Spudgers, um den Verschlusshebel am ZIF Anschluss hochzuklappen.
Ziehe das Kabel mit einer Pinzette vorsichtig aus dem Anschluss.

Schritt 11

Klappe den großen Verschlusshebel des ZIF Anschlusses des Displaykabels in der oberen rechten Ecke des Telefons mit einem Openingtool nach oben.
Ziehe das Kabel vorsichtig mit einer Pinzette aus dem Anschluss.

Schritt 12

Entferne das Display.
Folge beim Zusammenbau dieser Anleitung, um die Klebstoffreste zu beseitigen und vorgestanzte Klebestreifen anzubringen.

I found that the subsequent steps will be smoother if you spend a little time at this point cleaning out the old adhesive pieces. The picture above shows pulling off some of the old glue strips, but the bullet points don’t mention it. Removing the mid-frame and other steps is easier if the old adhesive has been cleaned out.

Gordon Bolt - 19/07/20

Good point Gordon! I’ve adjusted the wording on the second bullet to point people in the right direction.

Arthur Shi - 20/07/20

I’d already used the free form adhesives to glue the screen back on before I realized the kit came with a ready-to-go adhesive sheet. It’d be nice if this were mentioned (or pictured) here.

Paul Ferrell - 23/12/20

The provided replacement screen does not have the black plastic film w/ 5 x 3 holes in it

photo to illustrate: top is replacement screen. Bottom is old screen, w/ black film w/ holes

Not sure how to proceed here.

Etienne Grossmann -

Follow-up:

the black holey plastic sheet can be removed w/ the hot glue-softening iOpener

and can kinda be placed on the new screen's metal surface

Etienne Grossmann -

Schritt 13

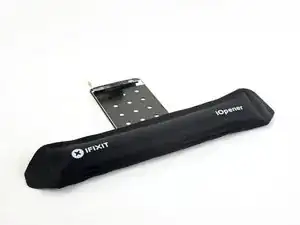

Lege einen erhitzten iOpener für eine Minute auf den Fingerabdrucksensor um die Klebedichtung aufzuweichen.

Schritt 14

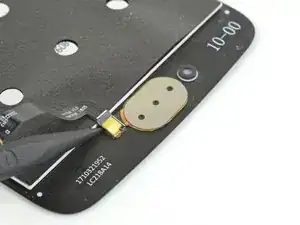

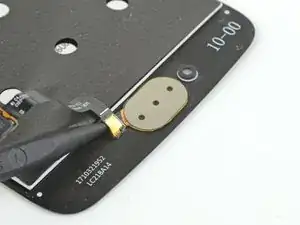

Schiebe die Spitze eines Spudgers unter das Kabel des Fingerabdrucksensors und löse es sanft vom Display.

Schritt 15

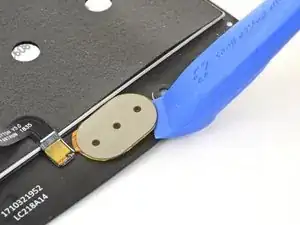

Hebele und löse den Fingerabdrucksensor mit einem Öffnungswerkzeug sanft vom Display.

Schritt 16

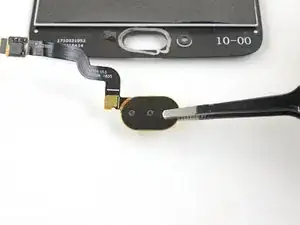

Entferne den Fingerabdrucksensor.
Um den Fingerabdrucksensor wieder anzubringen, nutze eine vorgestanzte Dichtung oder schmale Tesastreifen am Rand des Sensors.

Schritt 17

Wenn dein Ersatzteil nicht mit einem Gitter für den Ohrhörer-Lautsprecher kam, musst du es von deinem Originalteil übertragen.
Das Gitter für den Ohrhörer-Lautsprecher besteht aus zwei kleinen Teilen. Achte darauf, diese nicht zu verlieren.

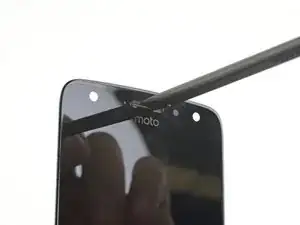

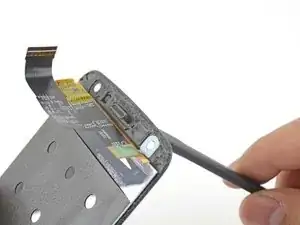

Drücke das Gitter mit dem flachen Ende eines Spudgers von vorne heraus.

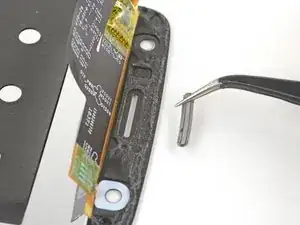

Entferne das Gitter.
Klebe das Gitter mit schmalen Tesastreifen an dein Ersatzteil.

Schritt 18

Wenn dein Ersatzteil nicht mit einer Mikrofondichtung kam, musst du es von deinem Originalteil übertragen.
Vergleiche das Neuteil mit dem Originalteil. Möglicherweise musst du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott fachgerecht.
