Motorola Moto X4 Rückkamera tauschen

Geschrieben von: Brian Buchanan
  • Kommentare: 14
Motorola Moto X4 Rückkamera tauschen

Schwierigkeitsgrad

Mittel

Schritte

22

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie die Rückkamera im Motorola Moto X4 ausgetauscht werden kann.

  1. vcZqERy2U6UDI6gv
    vcZqERy2U6UDI6gv
    25iK6t53K6NesyE1

    • Schalte dein Telefon aus, bevor du beginnst.

    • Bereite einen iOpener vor und erhitze die linke Seite des Telefons für zwei Minuten.

    • Möglicherweise musst du den iOpener mehrmals erhitzen und verwenden, um das Telefon warm genug zu bekommen. Beachte die Anweisungen des iOpeners, damit er nicht überhitzt.

    • Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber sei vorsichtig, dass das Telefon nicht zu heiß wird - das Display und der Akku sind sehr sensibel.

    • Solange du wartest, achte auf die folgenden Bereiche:

    • Displaykabel - achte darauf, an dieser Kante nicht zu tief zu schneiden, du könntest das Displaykabel beschädigen.

    • Kabel des Fingerabdrucksensors - achte darauf, an dieser Kante nicht zu tief zu schneiden, du könntest das Kabel des Fingerabdrucksensors beschädigen.

    Complete novice. Getting old screen off was time consuming! I was too afraid of ruining something by overheating. Spent many hours trying to use iopener, afraid to risk bursting it in microwave. Read many comments in the iopener use guide; a guy said to get the screen temp up to 120-130F. Saw several youtube videos esp. Witrig one on replacing Moto x4 screen, they used heat gun 100C=212F so I got braver and put my phone on kitchen hot plate. Measured temperature by laying stem of candy thermometer on the surface. When hot plate got to 150-160F I finally got a pick under phone ‘s glass edge & got the screen off. Hot plate temp. not stable, guess phone was there a few minutes. May have damaged display but was replacing it anyway. Now new screen installed everything working properly! I’m not sure I was using the suction cup when I finally was able to push the pick under the edge.

    Nahariyah Mosenkis -

  2. MOIC1pMRXLAjvZad
    MOIC1pMRXLAjvZad
    dkZSlMa1o4tRCGMZ
    4hVDLycGhXWRiPoL

    • Befestige einen Saugheber so nah wie möglich an der erhitzen Seite.

    • Ziehe den Saugheber mit gleichmäßiger Kraft nach oben, bis ein Spalt zwischen Display und Gehäuse entsteht.

    • Schiebe ein Plektrum in den Spalt.

    • Je nachdem, wie alt dein Handy ist, könnte das schwer werden. Wenn du Probleme hast, erhitze das Display nochmal, um den Kleber weiter zu lösen, und probiere es nochmal.

    On the left side it is a very thin strip of adhesive—but there are other places where there is alot more adhesive—If you look at the black part of the new adhesive-if you have the phone specific adhesive thing—you will get an idea what you might be trying to push through at any given spot on the phone. orient the new one over the old screen to line up holes etc-to understand where the adhesive is.

    Nahariyah Mosenkis -

  3. IS6O5tBXrHNX1FKt
    IS6O5tBXrHNX1FKt
    Ci6XNLbpg4GjerfS
    uhhtLTRpwbukHYjW

    • Schiebe dein Plektrum an der gesamten Kante entlang, um den Kleber zu lösen.

    • Lasse das Plektrum im Spalt, damit sich der Kleber nicht wieder verbindet.

  4. u5emKtKTMVO3RSQN
    u5emKtKTMVO3RSQN
    WqVXIZUKTjiG1pRW
    wSGO22ivGOmxYuKX

    • Erhitze die obere Kante des Displays, um den Kleber darunter aufzuweichen.

    • Schneide vorsichtig um die Ecke und über die obere Seite, um den Kleber zu lösen.

  5. xQYGTghIRwbncL4D
    xQYGTghIRwbncL4D
    3B446b1QuCMMkRbE
    hWBXZSGpZ5mE25Q1

    • Erhitze die rechte Seite des Telefons mit einem iOpener.

    • Achte darauf, in der Nähe der Kabel nicht zu tief zu schneiden, damit sie nicht kaputtgehen.

    • Schiebe dein Plektrum an der gesamten rechten Kante entlang, um den Kleber zu lösen.

  6. tNmNhf1v4kPpOiuk
    tNmNhf1v4kPpOiuk
    Ya5l5BQJFCeFFuXY

    • Wiederhole die Schritte und zerschneide die untere Kante des Telefons.

  7. cBjucDTL3FMDVjK4
    cBjucDTL3FMDVjK4
    rH6LQLFZBGQ4Wts5

    • Entferne das Display noch nicht - es ist noch mit ein paar Kabeln am Telefon verbunden.

    • Hebe die linke Kante des Displays vorsichtig nach oben und zerschneide die restlichen Klebestellen mit einem Plektrum.

  8. eFFfVZaLQBAKjeqF

    • Klappe das Display nach oben und lehne es gegen eine kleine Box, während du die Kabel abtrennst.

    • Wenn du das Telefon wieder zusammenbaust, ist das jetzt ein guter Zeitpunkt, das Telefon anzuschalten und alles zu testen, bevor du es wieder versiegelst. Schalte das Telefon wieder aus, bevor zu weitermachst.

  9. EHT6JsXBAAiJOBuB
    EHT6JsXBAAiJOBuB
    UxoTRwcCHQn4CuAH

    • Schiebe die Spitze eines Spudgers unter das Kabel des Fingerabdrucksensors und heble es sanft nach oben, um das Kabel am Telefon zu lockern.

    • Ziehe noch nicht am Kabel. Es ist immer noch mit einem empfindlichen ZIF Verbinder am Telefon verbunden.

  10. qTLP3OBGT2F4EZuL
    qTLP3OBGT2F4EZuL
    yISL6uF3wDjghmdH
    ndYg6kmQbkiJHCyt

    • Nutze die Spitze eines Spudgers, um den Verschlusshebel am ZIF Anschluss hochzuklappen.

    • Ziehe das Kabel mit einer Pinzette vorsichtig aus dem Anschluss.

  11. KDoaBCXJoDxWZTdS
    KDoaBCXJoDxWZTdS
    IE5fLWVB4tJuqKSb
    QngMmh4dtEX2QYrM

    • Klappe den großen Verschlusshebel des ZIF Anschlusses des Displaykabels in der oberen rechten Ecke des Telefons mit einem Openingtool nach oben.

    • Ziehe das Kabel vorsichtig mit einer Pinzette aus dem Anschluss.

  12. WIYbIo6akxhEvRrZ
    WIYbIo6akxhEvRrZ
    QSeBYVyLcPmEpKXQ

    • Entferne das Display.

    • Folge beim Zusammenbau dieser Anleitung, um die Klebstoffreste zu beseitigen und vorgestanzte Klebestreifen anzubringen.

    I found that the subsequent steps will be smoother if you spend a little time at this point cleaning out the old adhesive pieces. The picture above shows pulling off some of the old glue strips, but the bullet points don’t mention it. Removing the mid-frame and other steps is easier if the old adhesive has been cleaned out.

    Gordon Bolt -

    Good point Gordon! I’ve adjusted the wording on the second bullet to point people in the right direction.

    Arthur Shi -

    I’d already used the free form adhesives to glue the screen back on before I realized the kit came with a ready-to-go adhesive sheet. It’d be nice if this were mentioned (or pictured) here.

    Paul Ferrell -

    The provided replacement screen does not have the black plastic film w/ 5 x 3 holes in it

    photo to illustrate: top is replacement screen. Bottom is old screen, w/ black film w/ holes

    Not sure how to proceed here.

    Etienne Grossmann -

  13. YpL5DymxUKdLRLn3
    YpL5DymxUKdLRLn3
    vnqoEgmH1KYMDyNL

    • Entferne die folgenden 20 Schrauben, die den Mittelrahmen fixieren.

    • Elf silberne Torx T3 Schrauben mit einer Länge von 2,7 mm.

    • Neun schwarze Torx T4 Schrauben mit einer Länge von 3,6 mm.

    • Der Mittelrahmen wird noch von Clips gehalten.

    For some reason, my brand new T4 screwdriver didn’t fit the 9 designated T4 screws very well—it seemed a little large. So I carefully tried the T3 screwdriver and it worked perfectly! Not sure if the head has changed sizes on those longer screws in some assemblies….

    Kenneth Lassman -

    Hi Kenneth! I’m glad the T3 worked! There have been many instances with Moto phones where the screw tolerances are quite variable—they normally shows up in the T3-T4 range.

    Arthur Shi -

  14. areZCaOSIO4ZXKMN
    areZCaOSIO4ZXKMN
    Z2R35XMTKiwyuoBF
    ZrOfpFwxSISOZNTM

    • Die nächsten Schritte zeigen, wie die die Clips des Mittelrahmen löst.

    • Hebele den metallnen Mittelrahmen mit dem flachen Ende des Spudgers auf beiden Seiten nach oben.

    • Setze ein Plektrum in die Kante ein, damit der Rahmen nicht zurückschnappt.

  15. 2xZkJq5ocTFvcrAU
    2xZkJq5ocTFvcrAU
    XOmdwMbHmlsjICLH

    • Hebele den Mittelrahmen mit dem flachen Ende des Spudgers an der unteren rechten Kante nach oben, damit die Clips sich lösen.

  16. jW4KSFjG2Vd1KPuZ
    jW4KSFjG2Vd1KPuZ
    1sByhTajrMAQYtxy
    BVcQMHIVchByOIVW

    • Greife die untere Kante des Mittelrahmens und ziehe die Kante ein wenig nach rechts, damit die Clips sich lösen.

  17. E4qEGXIeA5TAUOsU
    E4qEGXIeA5TAUOsU
    2Lv2oNTPSBUPqyZA

    • Setze die Spitze eines Plektrums unter die obere linke Ecke des Mittelrahmens und drehe es leicht, um den oberen Clip zu lösen.

  18. eZM1icVVoeLZiyDG
    eZM1icVVoeLZiyDG
    n6OOALg3FhVBHoRu
    qFOUgUwufVjgvOaE

    • Entferne den Mittelrahmen.

    • Um ihn wieder einzusetzen:

    • Richte die obere Kante des Mittelrahmens am Telefon aus und drücke ihn an die richtige Stelle.

    • Schiebe die untere Kante leicht nach links, damit die linken Clips aus Metall unter die Kante des Telefons rutschen.

    • Drücke die untere Kante des Mittelrahmens in Position.

  19. ICAddSrSsJMeqFgF
    ICAddSrSsJMeqFgF
    mdADnUStPMBTlWu2

    • Setze die Spitze eines Spudgers unter die Oberseite des Akkuanschlusses.

    • Achte darauf, die kleinen elektronischen Teile um den Anschluss nicht zu beschädigen.

    • Heble den Anschluss vorsichtig nach oben, um den Akku zu trennen.

  20. lEJH2nuDu6vpeOhD
    lEJH2nuDu6vpeOhD
    rLqqHFNxQXCGGMO2
    PZm1PRxSmsofcDSM

    • Um den Akku wieder zu verbinden, richte das Kabel an der Oberseite des Anschlusses aus und drücke es mit einem Finger oder dem Spudger herunter.

    After disconnecting the battery, there is 1x T3 (near the camera) and 2xT4 screws (near the headphone jack and usb port) that had to be removed, then the camera clips flipped up, then that board carefully removed (after ejecting the sim/memory cards) before being able to get to the two screws for the camera module.

    For reassembly, the camera cables had to be carefully held back while the board was repositioned.

    Steve Welander -

    Hi Steve,

    Thanks for the feedback! What you are describing sounds like the steps found in this guide. Can you see if anything is missing there? Thanks!

    Arthur Shi -

    Hi Arthur, I am doing this repair right now, and yes, this guide should have steps 21-25 from the linked guide inserted after step 20. Getting to the Rear Camera requires removing the motherboard, and indeed you can see in the pictures in what is currently Step 21 of this guide that the motherboard is removed (note the missing large silver rectangle in the upper-left, which is the SIM card tray, for instance, or any electronics in the upper-right)

    Joel Bradshaw -

    Although notably, the vibrating motor doesn’t have to be unplugged from the socket, just removed from the case along with the motherboard. I advise that, as the motor’s connection is very small and fragile.

    Joel Bradshaw -

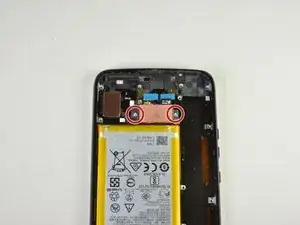

  21. ETAVhb6RXw4ReiOX
    ETAVhb6RXw4ReiOX
    yI2GVc5am2nHunf1

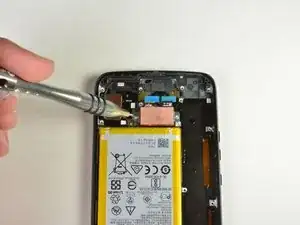

    • Entferne die beiden 1 cm Torx T3 Schrauben.

  22. w42EKqben1OIOWfp
    w42EKqben1OIOWfp
    35hMYPGxGIQH1xEO

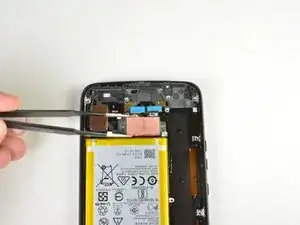

    • Hebe die Rückkamera behutsam mit einer Pinzette aus dem Moto X4 heraus.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Hat die Reparatur nicht den gewünschten Erfolg gebracht? Versuche einige grundsätzliche Lösungen oder frage in unserem Motorola Moto X4 Forum nach Hilfe.
