Motorola Moto Z2 Force Akku tauschen

Geschrieben von: Tarun Thiruma

Kommentare: 29

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

50 Minuten - 2 Stunden

Einleitung

Nutze diese Anleitung, wenn du Probleme mit dem Akku des Motorola Moto Z2 Force hast und ihn austauschen willst. Wenn dein Akku aufgebläht ist, musst du

entsprechende Vorsichtsmaßnahmen treffen.

Achtung: Die Displayeinheit dieses Handys besteht aus einem starren Mittelrahmen und einem flexiblen Display aus Plastik, das während des Zerlegen brechen könnte. Zusätzlich kann zu Blasen und Verfärbungen auf dem Display führen, was kaum zu reparieren ist. Wenn du die Displayeinheit wiederverwenden willst, beachte alle Hinweise und pass auf, dass das Display nicht zu heiß wird.

Werkzeuge

Ersatzteile

Schritt 1

Wenn du die Displaykanten vom Rahmen entfernst, musst du fünf Clips aus Metall lösen, die das Display halten.
Drei Clips sind auf der linken Seite, drei auf der rechten.
Du musst dich mit dem Plektrum um diese Clips herumarbeiten, um sie ganz zu lösen.
Entweder fährst du mit dem Plektrum vorsichtig um die Clips herum oder du lässt ein Plektrum auf einer Seite des Clips stecken und arbeitest mit einem anderen Plektrum auf der anderen Seite weiter.

Schritt 2

Setze einen Jimmy oder ein anderes Metallwerkzeug zwischen der rechten Seite des Plastikdisplays und dem Rahmen nahe an den Seitentasten des Smartphones ein.
Das kann recht viel Kraft erfordern. Drücke das Werkzeug so tief wie möglich in den Spalt hinein, achte aber darauf, dass der Rahmen des Gerätes dabei nicht zerkratzt wird.
Kippe den Jimmy nach unten und drücke ihn gleichzeitig tiefer in den Spalt hinein, so dass die rechte Seite der Displayeinheit hochgehebelt wird.
Da die oberste Schicht des Displays flexibel und nur leicht verklebt ist, kannst du versehentlich diese Schicht vom Rest des Displays lösen, anstatt die ganze Einheit anzuheben. In diesem Fall musst du das Werkzeug entfernen und erneut mit größere Kraft nach unten hineindrücken.
Achte darauf, dass sich das Werkzeug wirklich ganz hinter der Displayeinheit befindet und nicht nur unter dem Display. Wenn du es richtig gemacht hast, dann kannst sehen, wie der dünne silberfarbene metallene Mittelrahmen zusammen mit dem Plastikdisplay, wie im Bild gezeigt, nach oben kommt.

No — *slaps wrist* No. Bad steps! Don’t use the suction cup at all, ever. It causes the two layers to separate immediately, long before the frame clips give way to let the screen come off.

I’m being super ultra very careful with this second attempt on a new device (that was in pretty pristine condition, if I can keep it that way!), and right when I tried pulling as instructed, the screen layers started to pull apart. Use a blade shoved into the edge of the phone and pry it apart, releasing the latches in the process!

Matt Falcon - 04/03/20

I have to agree with Matt above. At the smallest bit of pressure on the suction cup, the screen de-laminated from the metal base. It still “works”, but….

None of the tools in the kit is terribly suited for getting in there and prying that clip apart without splitting the screen.

Phillip Mills - 06/06/20

lease Read the Comments poste on “STEP 2”, When you apply the heat, the screen becomes unglued from the metal fram that it is attached to. I ended up damaging my screen. You need to make sure that what is coming unglued is the metal, and not just the plastic screen. I found out when I saw another video, where they do not apply heat, they just use a tool to pry the frame-display assembly… But apparently it was too late… You should be more specific about the warning…

Juan Carlos - 05/07/20

A jimmy does not come with the kit. Buy one before beginning this procedure. It is the best way to lift the screen assembly without damaging the assembly.

Linsey Linton - 06/11/20

This whole guide has been rewritten since my last comment, and I super appreciate it. The steps are now much more appropriate and less likely to cause damage. Jamming your Jimmy (huehue) into the edge of the screen is actually quite a good idea, not likely to hit anything as there’s nothing but body underneath it.

Matt Falcon -

Schritt 3

Lasse zunächst den Jimmy stecken und setze ein Plektrum unter den silberfarbenen Mittelrahmen an der gleichen Stelle über den Jimmy ein.
Entferne den Jimmy.

Schritt 4

Schiebe das Plektrum an der gesamten rechten Kante entlang, um die Clips und den Kleber zu lösen.
Im unteren Bereich wirst du an der rechten Kante beim Ablösen auf die beiden vorhin erwähnten Metallclips stoßen. Wenn du sie nicht sehen oder spüren kannst, dann trennst du gerade nur die obere Hälfte der Einheit ab! In diesem Fall musst du den Bildschirm wieder fest hineindrücken und das ganze Verfahren von vorne beginnen.

this is really for the digitizer and screen replacement. there are still more steps for just the screen.

James McKinney - 26/02/19

There is an enormous amount of adhesive sticking this thing together. As the adhesive is not essential (it holds together with clips, mostly), you really need to focus on *removing* the adhesive, so that it doesn’t stretch and bunch-up, preventing clean reassembly. Leave behind the adhesive that you can prevent from bunching-up (by cleanly breaking it, in turn by holding down one edge to the phone or screen), so you have some sticky left, but just make sure it’s not bunched-up.

Matt Falcon - 04/03/20

Revisiting this comment a year later: there’s now replacement adhesive available (or maybe there always was - wish I knew!) for this model in the iFixit store. So, it would be best to remove the adhesive whereever you see it, cleaning everything up and preparing for the new adhesive. That darn adhesive in step 9 below, though… ugh. Work slow, don’t expect it to all be apart by this point.

Matt Falcon - 24/08/21

Schritt 5

Wenn die rechte Kante komplett abgelöst ist, dann schiebe das Plektrum um die rechte untere Ecke des Gerätes herum, bis es unter der Unterkante der Einheit steht.
Schiebe das Werkzeug unter der Unterkante des Smartphones entlang, wobei du den Kleber auftrennst und die Plastikrasten öffnest.
Diese Plastikrasten sollten sich viel leichter lösen lassen, als die Metallclips im vorigen Schritt.
Lasse das Werkzeug unter der Unterkante der Displayeinheit stecken, so dass sie nicht wieder festkleben kann. Benutze für den nächsten Schritt ein neues Werkzeug.

Schritt 6

Wenn du dich an die linke Seite machst, achte darauf, dass du das Displaykabel nahe des unteren Endes nicht beschädigst.

Schritt 7

Setze ein weiteres Plektrum an der Unterkante ein und schiebe es um die linke untere Ecke des Gerätes herum, so dass es unter der linken Seite der Einheit steckt.
Schiebe das Plektrum an der linken Seite entlang. Löse dabei alle Metallclips und den Kleber, mit denen die Displayeinheit befestigt ist.
Achte wie vorher darauf, dass wirklich die drei Clips geöffnet werden, so dass die Einheit komplett abgelöst wird.

Schritt 8

Schiebe dein Werkzeug unter Oberkante der Displayeinheit entlang und trenne dabei den Kleber auf.
Achte darauf, dein Werkzeug nicht tiefer als 4 mm einzusetzen, damit du die Sensoren nicht beschädigst.

Schritt 9

Es gibt zwei große Klebeflächen, die das Display an der oberen Kante festhalten, größer als die 4 mm, die du schon durchgeschnitten hast.
Die Sensoreinheit und die Kabel liegen über und rechts der rechten Klebefläche, weshalb du sie beschädigen könntest, wenn du versucht, den Kleber von dort zu lösen. Die folgenden Schritte zeigen dir, wie du den Kleber von der linken Seite aus löst.

This is a tricky part. See the biggest red-squared section in the photo above? That part always wants to detach — the adhesive to the screen is stronger than the molding that holds the metal into the plastic. The metal will detach from the plastic pretty easily, and there’s no way to get that metal back into the plastic frame (as it seems to have been molded as a single part). So, the adhesive is a booby-trap.

To defuse the booby-trap, heat the heck out of it, insert one end of tweezers (or perhaps a spudger) from the right side, hold the metal plate down, and verrry slooowwly convince the adhesive to separate. At some point, it’ll start cascading and snap free.

The metal finger area, between the two red squared sections above, also is a problem area — it’s latched into a frame above the battery, and those latches can get pulled up on top of the frame, preventing the phone from reassembling clean and flat. Make sure to re-insert those tabs so that little edge with the metal fingers sits flat and proper.

Matt Falcon - 04/03/20

Schritt 10

Träufle etwas hochkonzentrierten (mehr als 90%igen) Isopropylalkohol unter die linke Kante der Displayeinheit oben am Gerät.
Lasse das Gerät etwa fünf Minuten lang senkrecht auf der rechten Seite stehen, so dass sich der Alkohol verteilen und einwirken kann.

Schritt 11

Schiebe ein Plektrum so tief wie möglich unter obere die linke Ecke der Displayeinheit, um die linke Klebefläche aufzuschneiden.

I found that a plastic card inserted from the left side, and worked with a sawing motion, between the screen and the adhesive worked great after the adhesive was softened by the alcohol.

Linsey Linton - 06/11/20

Schritt 12

Schiebe das flache Ende eines Spudgers langsam und vorsichtig unter die linke Kante der Displayeinheit. Schiebe ihn vorsichtig weiter, um die obere Kante anzuheben und die rechte Klebefläche zu zerschneiden.
Bringe mehr Alkohol auf, wenn dies nötig ist. Achte aber darauf, dass es nicht zu viel wird, denn er könnte sonst auch den Kleber an unerwünschten Stellen auflösen. Lasse den Alkohol etwas einwirken, bevor du weiterarbeitest.
Hebe die Einheit nur so weit hoch, dass du den Spudger einsetzen kannst, um den Kleber zu lösen. Die Einheit ist mit dem Displaykabel immer noch am Telefon befestigt und die linke Seite zu weit hochzuheben könnte das Kabel beschädigen.

Again, pay careful attention to the strong block of adhesive sticking the display to a metal shield that’s molded into the plastic frame - the adhesive strength is quite likely to pull out the metal shield from the plastic frame and there’s no going back from that. Not as catastrophic as ripping a ribbon cable, but still pretty bad. See my comment a couple photos up about that.

Matt Falcon - 04/03/20

I added some alcohol directly to the adhesive patches on this side of the phone and waited a couple of minutes before continuing with this step.

Linsey Linton - 06/11/20

Schritt 13

Hebe das Display an der rechten Kante an und klappe es nach oben, weg vom Telefon. Das Display ist an der unteren linken Kante noch mit dem Telefon verbunden, entferne es also noch nicht ganz.
Falls das Display noch festklebt, erhitze und zerschneide den Kleber an den notwendigen Stellen nochmal.

Do this only after slicing all the little ribbons of adhesive that hang around - and clean up any gummed-up, bunched-up strands of adhesive after removing it. I worked at detaching adhesive until the screen was totally free, only held by the ribbon cable, before moving on from this step.

Matt Falcon - 04/03/20

Schritt 14

Benutze eine Pinzette, um den schwarzen Klebestreifen über dem Anschluss für das Displaykabel zu entfernen.
Versuche, den Klebestreifen nicht zu beschädigen, damit du ihn wiederverwenden kannst.

Upon disassembly I found no tape on my display cable

stuff94 -

Schritt 15

Nutze die Spitze eines Spudgers, um den Verschlussbügel der ZIF Verbindung umzulegen.
Ziehe das Flachbandkabel mit einer Pinzette aus dem Anschluss heraus.

Schritt 16

Entferne die Displayeinheit.
Wenn du dein Telefon wieder zusammenbaust, verbinde das Display und teste alles, bevor zu dein Handy wieder zusammenklebst.
Stoppe beim Zusammenbau hier und ersetze den Kleber um die Displaykanten herum, wenn du dein Display wiederverwendest.
Wenn du dein Telefon wieder zusammengesetzt hast, lege es unter etwas schweres, wie ein oder zwei Schulbücher, für 30 bis 60 Minuten. So verklebt alles wieder richtig.

When reconnecting the display ribbon I found it much easier if you straighten out major 45/90 degree bend that is in the middle of the ribbon until the entire ribbon is all unbent and in parallel with the display face. You will then have a straight shot into the connector without having to hold the display at a 90 degree angle to the chassis and then having to look around, over or through the display to (and if luck is with you) find, lineup and insert the ribbon into the connector. You have to do a little in 3 dimensional thinking to re-bend the ribbon and line the display back up with the chassis but if you’ve made it that far then you should have no problems. Don’t bend the ribbon back and forth too many times.

Steven E - 03/09/21

Schritt 17

Benutze eine Pinzette, um die beiden Stücke schwarzes Klebeband abzuziehen, die den Akku halten.
Falls möglich, ziehe das Band so ab, dass du es später wieder verwenden kannst.
Sie sind nicht zwingend notwendig, aber das Klebeband leitet Wärme vom Akku ab. Sie werden nicht mehr von sich aus halten. Aber wenn sie noch intakt sind, kannst du die beiden Stücke mit etwas Kleber wieder anbringen.

Schritt 18

Löse die kleine schwarze Halterung, die den Akkuanschluss bedeckt, mit einem Plektrum. Die Halterung ist ein bisschen festgeklebt.
Entferne die Halterung mit deinen Fingern oder einer Pinzette.

Schritt 19

Löse den Akkuanschluss mit der Spitze eines Spudgers: Heble ihn gerade nach oben und trenne ihn.

Schritt 20

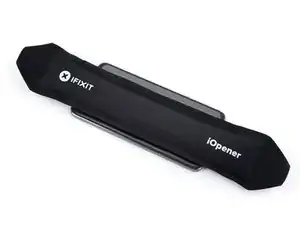

Lege einen frisch erhitzten iOpener auf die Rückseite des Telefons, dort wo der Akku sitzt, und erhitze es für zwei Minuten, um den Kleber unter dem Akku aufzuweichen.
Alternativ, träufle etwas hochkonzentrierten Isopropylalkohol (>90%) unter jede Ecke des Akkus, damit der Kleber aufgeweicht wird.
Lasse ihn ein paar Minuten lang einwirken, damit der Alkohol den Kleber aufweichen kann.

Schritt 21

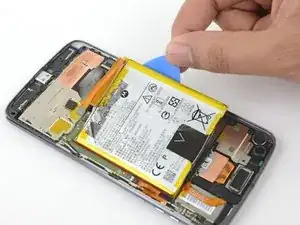

Setze ein Plektrum oder eine Plastikkarte an die linke Kante des Akkus ein. Wir verwenden hier ein Plektrum, eine Plastikkarte ist sicherer (wenn auch langsamer).

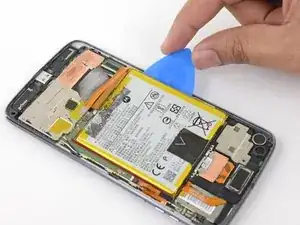

Übe gleichmäßigen und konstanten Druck aus, um den Akku langsam hochzuheben.
Versuche, den Kleber zu lösen, ohne den Akku zu verformen. Falls der Akku sich doch verformt, heble langsamer oder mache ihn nochmal warm/träufle mehr Alkohol auf den Kleber. Manchmal sind mehrere Anläufe nötig.
Wende keine starken Kräfte an und arbeite nicht mit Metallwerkzeugen am Akku.

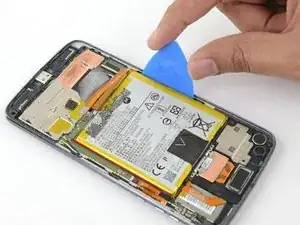

Bewege dein Werkzeug langsam unter den Akku und heble weiter, bis er sich komplett vom Kleber gelöst hat.

Schritt 22

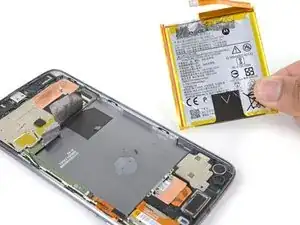

Entferne den Akku aus dem Telefon.
Benutze einen ausgebauten Akku nicht mehr. Die Belastung beim Ausbau könnte verborgene Schäden an der Akkuzelle verursachen und er kann so ein potentielles Sicherheitsrisiko darstellen. Ersetze ihn durch einen neuen Akku.
Bevor du einen neuen Akku einbaust, musst du erst alle alten Klebstoffreste ablösen und entfernen.
Damit das Ergebnis so gut wie möglich wird, solltest du den Berich unter dem Akku mit Isopropylalkohol und einem fusselfreien Tuch oder Kaffeefilterpapier reinigen. So wird die Klebefläche gut vorbereitet, so dass der Ersatzakku gut anhaften kann. Klebe einige Streifen starken doppelseitigen Klebebands oder Streifen von einer vorgestanzten Klebefoliein die Vertiefung für den Akku und drücke sie gut fest.

Abschluss

Vergleiche das Neuteil mit dem Originalteil. Möglicherweise musst du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren. Lade ihn auf 100% und lasse das Handy für mindestens zwei weitere Stunden am Ladegerät. Dann nutze es, bis es von alleine ausgeht. Danach lade es ohne Unterbrechung wieder voll auf.

Bitte entsorge deinen Elektroschrott fachgerecht.
