Motorola Moto Z2 Play Display tauschen

Geschrieben von: mitch miller
  • Kommentare: 10
Motorola Moto Z2 Play Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

12

Zeitaufwand

25 Minuten

Einleitung

Diese Anleitung zeigt, wie man ein defektes Display an einem Motorola Moto Z2 Play austauscht.

Warnung: Wegen des sehr starken Klebers unter dem Display sind sehr dünne Werkzeuge zum Einführen und eine hohe Temperatur notwendig. Die Wahrscheinlichkeit ist hoch, das Display beim Entfernen versehentlich zu beschädigen. Wenn du das Display so oder so austauschen möchtest, musst du dir hier keine Sorgen machen - aber wenn du das Display wieder verwenden möchtest, sei sehr vorsichtig beim Erhitzen und Einführen von Werkzeugen zum Entfernen des Displays vom Gehäuse.

  1. beOomxPATPpVuVLt

    • Schalte dein Gerät aus, bevor du die Reparatur durchführst.

  2. CXryqN4aCZdZrKd1
    CXryqN4aCZdZrKd1
    TwrLlRHPPq4JtmYE
    VdDfcodGkPOqI5iQ

    • Entferne das SIM-Fach, indem du mit dem SIM-Karten-Werkzeug vorsichtig in das Loch links oben am Gerät drückst.

    • Das SIM-Fach wird nun herauskommen.

    • Zieh das hervorstehende SIM-Fach heraus.

  3. UAUuWV2TwUlUOp2m

    • Erhitze die Kanten des Motorola Moto Z2 Play Displays mit einer Heißluftpistole für zwei bis drei Minuten. Setzte die Temperatur der Heißluftpistole auf 85 °C, passe jedoch auf, dass du nicht zu lange auf einer Stelle bleibst, damit das Display keinen Schaden davonträgt.

    • Das Display sollte fühlbar, aber nicht schmerzhaft heiß sein. Eventuell ist erneutes Erhitzen notwendig.

    • Sollte das Display gebrochen sein, klebe starkes Klebeband darüber, um zu vermeiden, dass es weiter bricht und du dich verletzt.

    • Falls du keine Heißluftpistole hast, genügt auch ein Fön.

  4. HNMUs5BCYLnCCbqN

    • Platziere einen Saugheber in der Mitte des Bildschirms und drücke ihn an.

  5. 2EqDBCsecoDdbK1Q
    2EqDBCsecoDdbK1Q
    SgrrAe1TLbUdBZ3d
    fIayJYOdq3ODDyQ1

    • Löse das Display vom Gerät, indem du mit dem Öffnungswerkzeug nahe des Ladeanschlusses unter das Display fährst.

    • Arbeite dich mit dem Öffnungswerkzeug einmal um das gesamten Display.

    • Wenn du an den oberen und unteren rechten Ecken ankommst, sei vorsichtig, damit keine Displaykabel beschädigt werden.

    • Führe diese Schritte vorsichtig aus, da das Display fragil ist und einfach bricht. Wenn das Lösen des Displays schwieriger wird, erhitze es erneut.

  6. POa4QcN31v1Aso2H
    POa4QcN31v1Aso2H
    RwxfWkahnxALhIbA
    l2ZnPplDtwRXIaPP

    • Verwende einen Saugheber, um das Display von links nach rechts anzuheben.

    • Anstelle des Saughebers kannst du auch ein Öffnungswerkzeug oder eine Plastikkarte zwischen Display und Gerät schieben und das Display langsam anheben.

    • Wenn das Display nicht von links nach rechts angehoben wird, können Kabel im Geräteinneren beschädigt werden.

  7. xnKqmGRugyS3sRIF
    xnKqmGRugyS3sRIF
    cLaPwqgWtYhEbRQQ
    HcFUWQuRpxCYbHAb

    • Finde den Anschluss rechts oben im Gerät.

    • Löse den schwarzen Verschlusshebel vorsichtig mit einem Öffnungswerkzeug.

    • Ziehe das Kabel mit einer Pinzette vorsichtig aus dem Anschluss.

    • Der Verschlusshebel ist die kleine schwarze Leiste am ZIF Verbinder des Digitizers.

    • Stelle sicher, dass du den Verschlusshebel mit einem Spudger wieder an ihren Platz drückst, nachdem du das Kabel zurückgeschoben hast. Die Verschlussleiste schließt nicht automatisch.

  8. VWtwWUHVTpyR3nIu
    VWtwWUHVTpyR3nIu
    PDGDDElLcGmvnKZW
    mp4AZ2mmN3v4KxnX

    • Finde das Flachbandkabel rechts unten im Gerät.

    • Trenne dieses Flachbandkabel ab, indem du es mit einer Pinzette herausziehst.

    • Dazu ist keine übermässige Kraft notwendig .

  9. 6WB5PrNGSq6PBDjE

    • Hebe den Bildschirm an, um diesen vollständig vom Gerät zu lösen.

    • Wenn der Bildschirm sich nicht löst, wiederhole Schritt 7 und 8, um sicherzustellen, dass die Verschlussleiste offen ist und die Steckverbindungen vollständig getrennt sind.

    • Während des Zusammensetzens könnte es notwendig sein, neues Klebeband am Bildschirm anzubringen oder das alte zu ersetzten. Verwende unsere Klebebandanleitung, die dir hilft, neues Klebeband aufzutragen und dein Gerät zusammenzusetzen.

  10. JnWCrQ5FrrkXY4cU

    • Lege den iOpener für eine Minute auf die untere Kante des Displays, um den Klebstoff unter dem Fingerabdrucksensor zu lösen.

    • Du kannst auch eine Heißluftpistole benutzen, aber bleibe nicht zu lange auf einem Bereich, das könnte das Display zerstören.

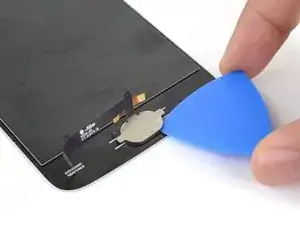

  11. jZoqyQPTDIriqsjv
    jZoqyQPTDIriqsjv

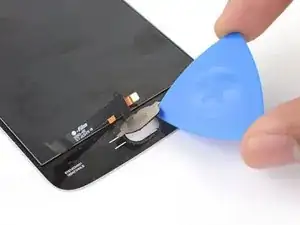

    PX1oWAJXUlMqHgIe

    • Löse den Fingerabdruck-Sensor vorsichtig, indem du ihn mit einem Plektrum anhebst.

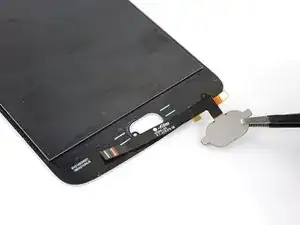

  12. glOUkUrwcbGU4mOS

    • Entferne den Fingerabdrucksensor mit einer Pinzette.

    • Übertrage den Fingerabdrucksensor beim Zusammenbau auf das neue Display und drücke ihn an seinen Platz.

    Thanks for the great guide. I had to use my low watt heat gun, sparingly. Also lots of glue to remove and then re-apply. Really good pictures helped.

    Kathleen Dombrowski -

Abschluss

Vergleiche dein neues Ersatzteil mit dem Originalteil - es könnte sein, dass du einige Bauteile übertragen oder Schutzabdeckungen der Klebestreifen des neuen Bauteils vor der Installation entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott fachgerecht.

Die Reparatur hat nicht funktioniert? Gehe zu unserem Antworten Forum für Hilfestellung.
