Motorola Triumph Kamera austauschen

Geschrieben von: greg
  • Kommentare: 0
Motorola Triumph Kamera austauschen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

Diese Anleitung zeigt detailliert wie die Kamera eines Motorola Triumph ausgebaut wird. Der Einbau der Kamera erfolgt durch den umgekehrten Ablauf der Anleitung.

  1. wjLfFNschOn3q6qy
    wjLfFNschOn3q6qy
    sGWwiFBpjxpPVM2F
    CSCRXinTFTjIfZxF

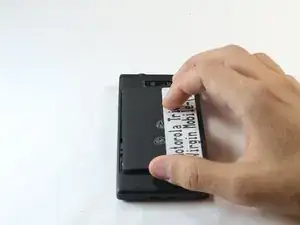

    • Schieb die Rückabdeckung nach unten.

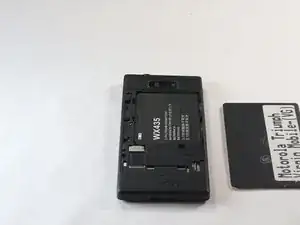

    • Hebe die Rückabdeckung hoch.

    • Heble den Akku mit einem Spudger heraus.

  2. yBdSPVM64g3uRafU

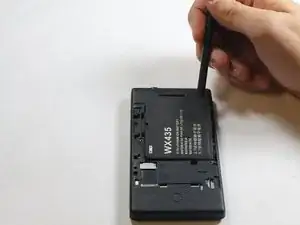

    • Heble den Akku mit dem Spudger heraus.

  3. kweYDv5pMCSrOYev

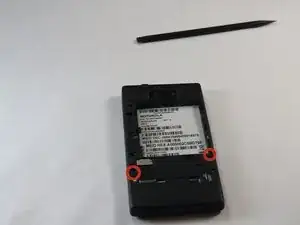

    • Entferne nach dem Ausbau des Akkus die beiden Schrauben mit einem T4 Schraubendreher.

  4. RUWHeVVaBOUA5vsS

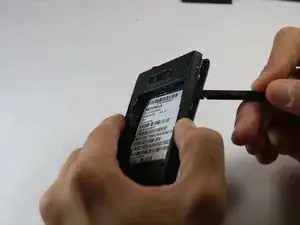

    • Schiebe einen Spudger in der Fuge um das Telefon herum und entferne das Rückgehäuse.

  5. VOPmcNGHPgCLScO2

    • Benutze einen T5 Schraubendreher, um alle vier, im Bild markierten Schrauben zu entfernen.

  6. AT2FIRocMgaKSJx1

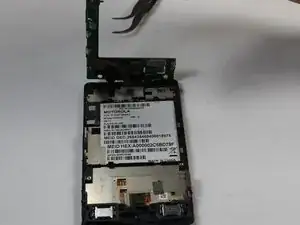

    • Hebe das Motherboard aus dem Gerät.

  7. NvnECJxk3L55I2FM

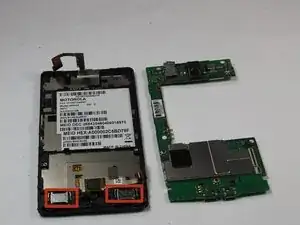

    • Heble die Lautsprecher mit einem Plastikspudger heraus.

  8. Nmc2JsVJvbtLTE6m

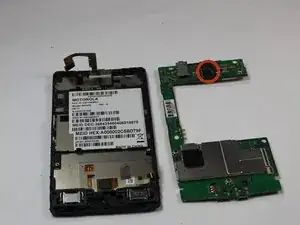

    • Lokalisiere die Kamera an der Oberseite des Motherboards.

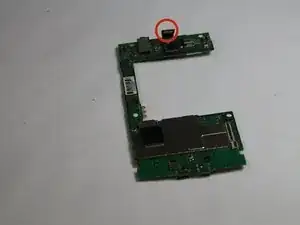

  9. HtZuFxUWHgunuoSA
    HtZuFxUWHgunuoSA
    5AfkD3LDopoCDfhR

    • Löse den Stecker über der Kamera mit einem Spudger.

    • Entferne die Kamera.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge der Anleitung in umgekehrter Reihenfolge.
