Einleitung
Wenn Wasser aus der Maschine läuft, kann die Brüheinheit defekt sein. Das Zusammenspiel von Kapsel, Brüheinheit und “Pyramidenplatte” ist sehr empfindlich, kleine Änderungen in der Toleranz sorgen für Undichtigkeiten an der Kapsel. Die Brüheinheit kann einen Riss haben, oder die “Pyramidenplatte”, die die Kapsel aufsticht ist stark verschmutzt. Ein Austausch der Brüheinheit hilft oft.
Ersatzteile
-
-
Die Bodenplatten sind mit Ovalkopfschrauben befestigt.
-

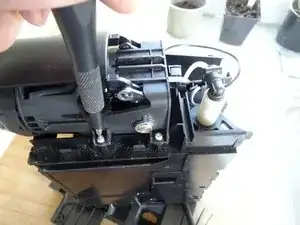

Drehe zunächst die fünf Ovalkopfschrauben an der großen Platte heraus.
-
-
-
Die Bodenplatte ist jetzt nur noch eingerastet. Setze einen Spatel in die Schlitze ein und hebele die Platte heraus. Sie sitzt recht fest und du musst kräftig hebeln.
-
-
-

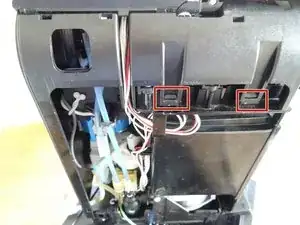

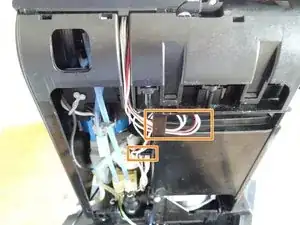

Ziehe die beiden Flachstecker an den blauen und braunen Kabeln vom Einschalter ab. Die beiden linken, die zum Netzkabel führen können bleiben.
-
-
-

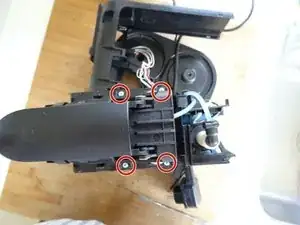

Drehe die vier Ovalkopfschrauben an der kleinen Bodenplatte heraus.
-

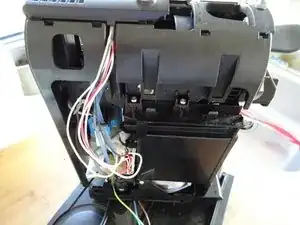

Löse das Hauptgerät von der Basis ab. Es ist noch mit den Kabeln angeschlossen, das stört aber nicht sehr.
-
-
-

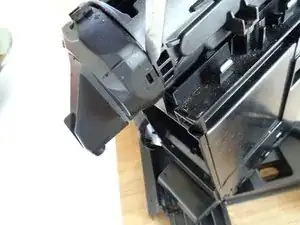

Die beiden farbigen Seitenteile sind nur eingerastet. Allerding sitzen die Rasten sehr fest. Du brauchst wirklich viel Kraft. Heble sie mit einem Kunststoffwerkzeug unten ab.
-
Klappe jedes der Seitenteile nach oben auf und entferne sie.
-
-
-
Setze ein Kunststoffwerkzeug in den Spalt unten am Kaffeeauslauf und heble ihn vorsichtig ab.
-
-
-
Die Abdeckung über der Brühkammer ist auf jeder Seite in zwei Laschen eingerastet. Heble sie mit einem Metallspudger heraus.
-
Hebe die Abdeckung ein wenig hoch, sie hängt aber noch an den Kabeln.
-
-
-

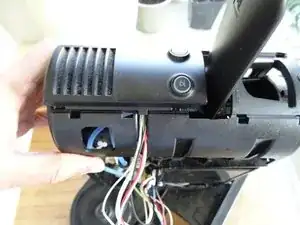

Öffne den Hebel und hebe die Abdeckung über den Hebel heraus. Achte darauf, dass die Kabel nicht zu stark angespannt werden.
-
Lege die Abdeckung zur Seite, sie bleibt aber noch an den Kabeln angeschlossen.
-
-
-
Setze einen Metallspatel zwischen den inneren Kaffeeauslauf und die Brüheinheit und heble den Auslauf ab.
-
Entferne den Kaffeeauslauf.
-
-
-

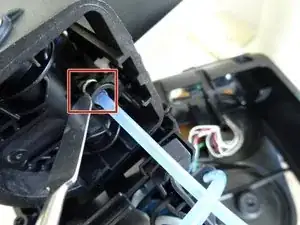

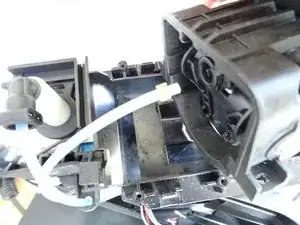

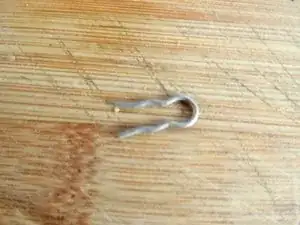

Die Brüheinheit hängt jetzt nur noch am Heißwasserschlauch. Ziehe zunächst die Befestigungsklammer am Schlauchende mit dem Metallspatel heraus und entferne sie.
-

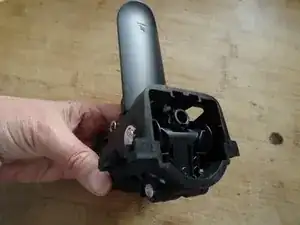

Das Schlauchende ist frei und du kannst es aus der Brüheinheit herausziehen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
