Nespresso CitiZ Kondensatoren tauschen

Geschrieben von: VauWeh

Kommentare: 0

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

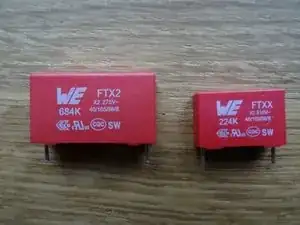

Wenn das Gerät keinen Kaffee mehr macht, sondern die Tasten nur noch (unregelmäßig) blinken, können die Kondensatoren defekt sein. Der Austausch ist nicht zu kompliziert, die Teile sind sehr billig und leicht erhältlich. Verwende MKP Kondensatoren, (X2 Klasse), 680 nF mit 22 mm Rastermaß und 220 nF 15 mm Rastermaß, mindestens 275 V. Für diese Reparatur musst du einen Lötkolben benutzen. Wenn du noch nie gelötet hast, findest du hier nützliche Hinweise.

Werkzeuge

Ersatzteile

Schritt 1

Niemals vergessen: Ziehe den Netzstecker!
Entferne alle Anbauteile: Wassertank, Kapsel und Tassenschublade, Abtropfschale.
Das gezeigte Modell ist noch mit einem Milchaufschäumer ausgestattet, entferne auch den.

Schritt 2

Die Bodenplatten sind mit Ovalkopfschrauben befestigt.

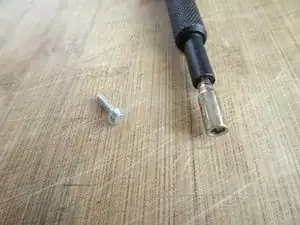

Diese Schrauben haben einen ovalen Kopf, der sie wie Nieten aussehen lässt. Man braucht zum Öffnen einen speziellen Schlüssel oder das Bit von iFixit. Hier eine Anleitung zum Selbstbau. Zur Not geht es auch mit einer Spitzzange, allerdings sitzen die Schrauben recht tief. Nespresso will uns aus unseren eigenen Maschinen heraushalten!

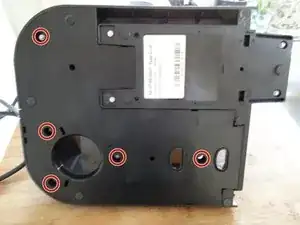

Drehe zunächst die fünf Ovalkopfschrauben an der großen Platte heraus.
Hinweis: bei Modellen ohne Milchaufschäumer ist diese Platte kleiner.

Schritt 3

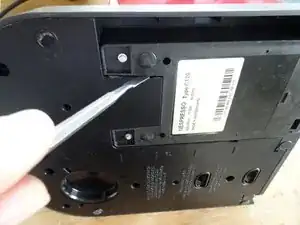

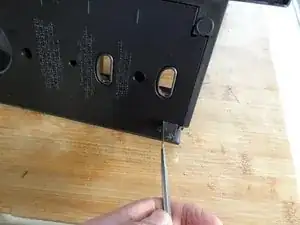

Die Bodenplatte ist jetzt nur noch eingerastet. Setze einen Spatel in die Schlitze ein und hebele die Platte heraus. Sie sitzt recht fest und du musst kräftig hebeln.

Schritt 4

Entferne die große Bodenplatte.

Schritt 5

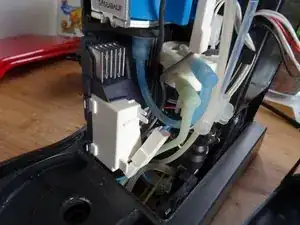

Schiebe die beiden Silikonschläuche mit dem Spudger ab.

Schritt 6

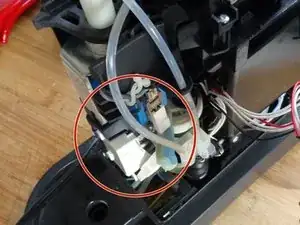

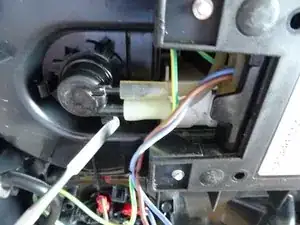

Ziehe die beiden Flachstecker an den blauen und braunen Kabeln vom Einschalter ab. Die beiden linken, die zum Netzkabel führen können bleiben.

Schritt 7

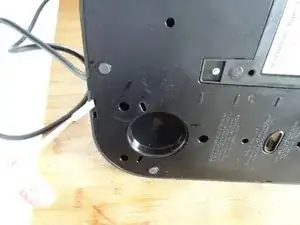

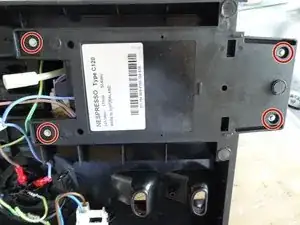

Drehe die vier Ovalkopfschrauben an der kleinen Bodenplatte heraus.

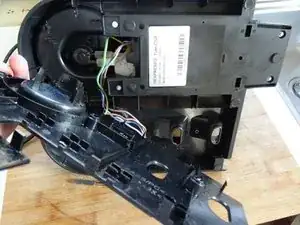

Löse das Hauptgerät von der Basis ab. Es ist noch mit den Kabeln angeschlossen, das stört aber nicht sehr.

Schritt 8

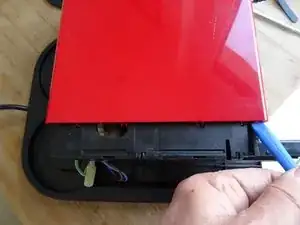

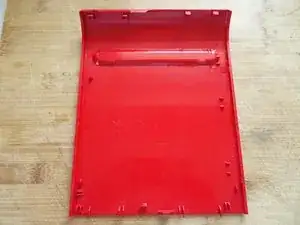

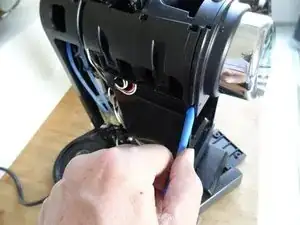

Die beiden farbigen Seitenteile sind nur eingerastet. Allerding sitzen die Rasten sehr fest. Du brauchst wirklich viel Kraft. Heble sie mit einem Kunststoffwerkzeug unten ab.
Es geht - je nach Modell - eventuell leichter, wenn du den Kaffeeauslauf vorher abhebelst. (Im nachfolgenden Schritt beschrieben.)

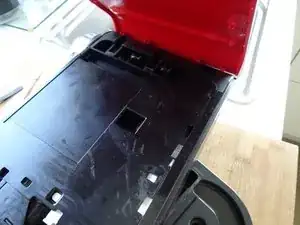

Klappe jedes der Seitenteile nach oben auf und entferne sie.

Schritt 9

Setze ein Kunststoffwerkzeug in den Spalt unten am Kaffeeauslauf und heble ihn vorsichtig ab.

Schritt 10

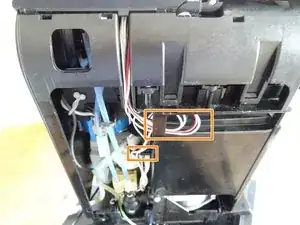

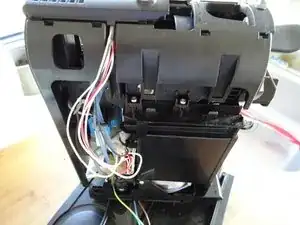

Hole die Kabel aus ihren Halterungen heraus.

Schritt 11

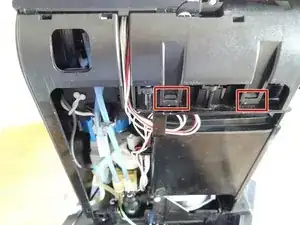

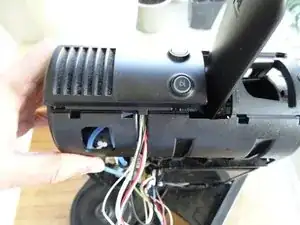

Die Abdeckung über der Brühkammer ist auf jeder Seite in zwei Laschen eingerastet. Heble sie mit einem Metallspudger heraus.
Hebe die Abdeckung ein wenig hoch, sie hängt aber noch an den Kabeln.

Schritt 12

Öffne den Hebel und hebe die Abdeckung über den Hebel heraus. Achte darauf, dass die Kabel nicht zu stark angespannt werden.
Lege die Abdeckung zur Seite, lasse sie aber an den Kabeln angeschlossen.

Schritt 13

Die Kondensatoren befinden sich auf der Hauptplatine im unteren Bereich des Gerätes. Sie ist mit mehreren Kunstoffabdeckungen geschützt.

Schritt 14

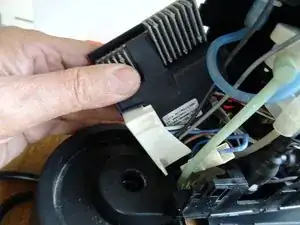

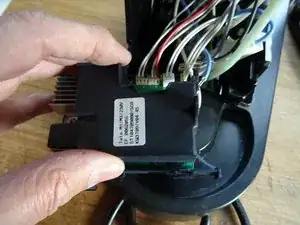

Ziehe die Platine vorsichtig nach hinten heraus.

Schritt 15

Klappe den weißen Deckel ab.

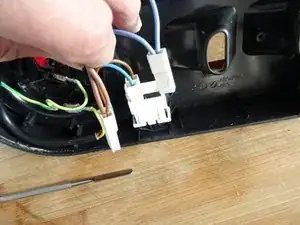

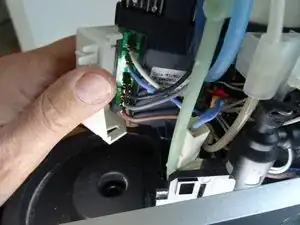

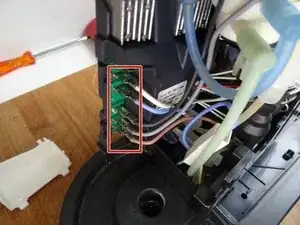

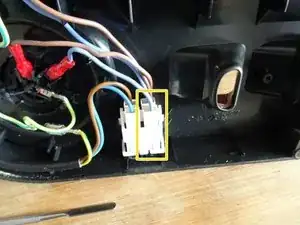

Merke dir, welches Kabel an welcher Stelle sitzt. Ziehe dann die Flachstecker ab.
Die Kabel am anderen Ende müssen bleiben.

Schritt 16

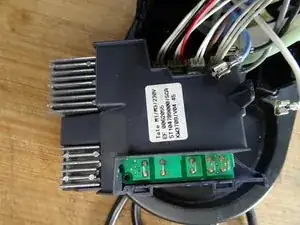

Nimm die schwarze Abdeckung ab, sie ist nur eingerastet.

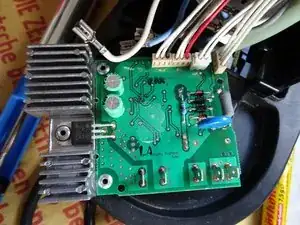

Die Platine wird sichtbar. Hebe sie ganz aus dem schwarzen Gehäuse heraus.

Schritt 17

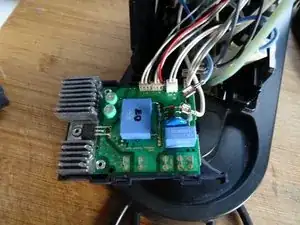

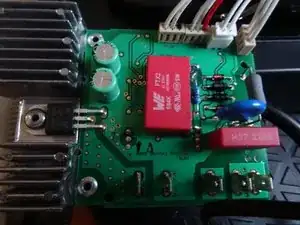

Die beiden blauen Kondensatoren müssen ausgetauscht werden. Der größere ist leicht mit der Platine verklebt.

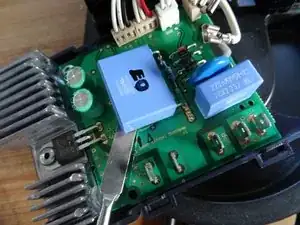

Löse den größeren Kondensator mit einem Spatel von der Platine ab und biege ihn nach oben.

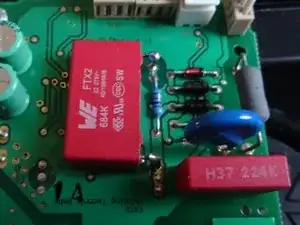

Die Ersatzkondensatoren haben nur sehr kurze Anschlussdrähte. Der 680 nF Kondensator wurde deswegen abgeschnitten, damit er wieder seitlich liegend angeschlossen werden konnte.
