Nexus 5 Rückkamera ersetzen

Geschrieben von: Chris Willis
  • Kommentare: 21
Nexus 5 Rückkamera ersetzen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

30 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du die Rückkamera in deinem Nexus 5 ersetzen kannst.

  1. xEViSRJY4VVHfmOQ
    xEViSRJY4VVHfmOQ
    1Z4SSVIF3RKmHyfE
    FffOOXKKNNbCEdx2

    • Löse mit einem Plastic Opening Tool die Clips oben und auf jeder Seite der Rückabdeckung.

    • Das Unterteil ist mit etwas Schaumstoffkleber befestigt. Du solltest das Rückteil mithilfe eines Plektrums vollständig lösen können.

    • Es ist am Besten nicht um den Sim Slot herum zu hebeln, denn der Kunststoff ist hier sehr dünn und kann beim Hebeln leicht brechen.

    Wireless QI and NFC.

    Once I have put everything together with the new battery in place, I have as last replaced the plastic back cover, snapping all the clips back around the edges of the phone. Alas, I was quick to realise the QI Wireless charging has ceased to work.

    I almost blamed the battery, or worse, me.

    QUICK TIP: there is actually another clip in the middle of the plastic back cover - just press with your thumb just above the 'S' in NEXUS emblem and, voila! Snaps back in.

    Wireless charge and NFC - works, once again.

    cwioro -

    you just saved me like 30 bucks. thank you so much.

    Robert Nolan -

    + 1, had the same issue and pressing just near the S fixed it! Thanks a lot!

    nicco82 -

    Just a me too, I had to press above the S and it was quite a snap

    Erik Karlin -

    There seems to be two contacts that snap into place. One is in line with the led pretty much in the middle of the phone and the second one in line with the camera lens on the opposite side to the lens. The middle one for me snapped pretty lightly, but the side one required a bit more pressure. After that the nfc started working again. Thanks for posting this!

    Dennis Millner -

    Is it hard to remove the battery door? Worried I might damage it.

    Ash -

    When I openend the back cover I damaged two clips. One about 2.5cm (1 inch) below the volume controls and one on the other side about same height. The cover fits good without those two but on one side there is a small gap where the clip broke. But I have a hard cover protector on my phone so it's not that bad.

    simonlwheeler -

    The case around the sim slot is pretty thin and easy to break, best to avoid using the pry tool at this point.

    Aled Morris -

    Excellent tip, should be included in the main guide.

    fprades -

    Hey Author, i need to ur expert advice...i replaced my nexus 5's back cover. since the new one did not have the vibrators battery i had to take it from the old one and connect it to the new one...on removing i noticed that it was stuck to the cover by a glue

    Question: what glue to use to hold the battery to the cover?

    suwaid akbar -

    Any adhesive will do. I used a hot glue gun. You shouldn't need expert advice to figure that out. Use your head.

    tjt263 -

    The case around the volume control is also pretty thin.... I broke mine prying so avoid the pry there too.

    Also my back had glue at the bottom and I haven't seen mentioned

    kornerson -

  2. BTRZoDBr3OKdfuSe

    • Entferne die sechs 4,0 mm Kreuzschlitzschrauben #00, mit denen der Mittelrahmen am Smartphone befestigt ist.

    • Um das LCD und den Touchscreen zu ersetzen, entferne die zusätzlichen vier 4,0 mm Schrauben der Daughterboard-Abdeckung mit dem gleichen Schraubendreher.

    I had a bit more success with the Phillips #000.

    Ross Light -

    Step 4 (removing the screws in the protecting plate) needs to happen before Step 2 ( removing the connectors)

    Esteban Valles -

    These were Y0 screws for me.

    Benjamin Hollway -

    Same here, Benjamin

    Ítalo Masserano -

    Me three on the Y-type screw heads.

    Jamoross -

    Same for me. I had more luck with the two screws in the middle with #000.

    Rewarp -

  3. 3BvbgCuAHbWMQxvD
    3BvbgCuAHbWMQxvD
    dFU2GMl6CVK2L61O

    • Entferne den Mittelrahmen vom Smartphone.

    There's also some adhesive holding the motherboard cover plate in place, below the camera. Has to be pulled a little stronger than expected.

    tkatona -

  4. UQ5yYRsHvy1cTZhQ
    UQ5yYRsHvy1cTZhQ
    yJINgbNnpuXGuEuq

    • Benutze das flache Ende eines Spudgers, um den Akku-Stecker zu trennen.

  5. dwAENYWBqIRrpjVd
    dwAENYWBqIRrpjVd
    HXewt5rOD2HsZreW

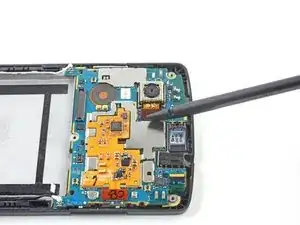

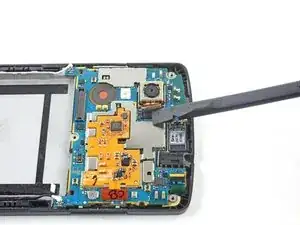

    • Trenne das Flachbandkabel am Motherboard.

    • Obwohl der Akku in diesem Schritt nicht zu sehen ist, ist es nicht nötig ihn vollstÄndig zu entfernen, um an die Rückkamera heranzukommen. (Der Akku muss nur getrennt werden).

  6. KMFmiY3pQCJPARFG

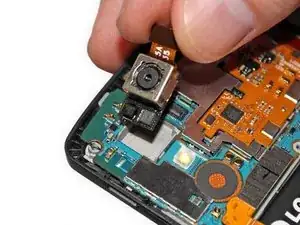

    • Benutze einen Spudger, um die Rückkamera vorsichtig vom Kleber abzulösen.

    • Die Rückkamera ist mit etwas Klebstoff am Boden und an den Seiten ihres grauen Gehäuses befestigt.

    • Ziehe die Kamera seitlich zu ihrem Flachbandkabel, um die Platine unter dem Motherboard zum Vorschein zu bringen.

    • Ziehe nicht nach oben, bis du die schwarze Platine der Kamerahalterung sehen kannst (zweites Bild).

    • Wenn du die gesamte Kamerahalterung sehen kannst, kannst du sie nach oben ziehen und entfernen.

    • Das Motherboard ist im ersten Bild nicht zu sehen, aber es ist nicht nötig es zu entfernen, um die Rückkamera auszutauschen.

    Motherboard needs to be removed. Necessarily.

    francinovi -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Tinte & Feder

Chris Willis

Mitglied seit: 03/10/14

1371 Reputation

Ein Kommentar

In case anyone else was confused about the end like I was: you don't have to remove the old adhesive, just leave it and put the replacement directly on top of it. It worked just fine for me!
