Nexus 6P Rückkamera/Frontkamera/Kopfhörerbuchse austauschen

Geschrieben von: Witrigs
  • Kommentare: 5
Nexus 6P Rückkamera/Frontkamera/Kopfhörerbuchse austauschen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

30 Minuten - 2 Stunden

Einleitung

Diese Anleitung zeigt dir wie du die Rückkamera/Frontkamera/Kopfhörerbuchse im Nexus 6P austauschen kannst.

  1. wVyIIj4BQoN5DGm6
    wVyIIj4BQoN5DGm6
    3cwqlrGRlguoVl2u

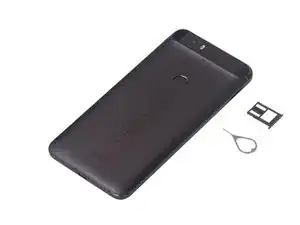

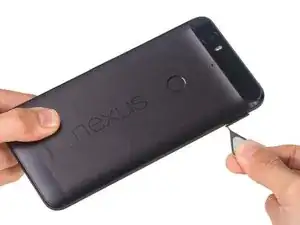

    • Entferne den SIM-Einschub.

  2. 6lJfJOIDLoOPORAd
    6lJfJOIDLoOPORAd
    LxB6LVoXfagjKyHg
    WOtwALxHrJUTjpTO

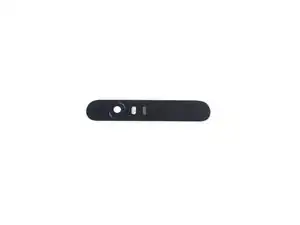

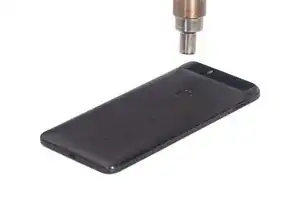

    • Erwärme das Glaspanel auf der Rückseite.

    • Öffne mit einem Cutter einen Spalt und durchtrenne den kräftigen Kleber unter der Glaspanel.

    • Sei beim Hebeln an diesem Teil sehr vorsichtig, das Glas bricht leicht und ist stark verklebt.

    Be careful around the camera. I managed to melt my camera lens getting pieces of a shattered glass panel off.

    Roger -

  3. IWIFobyAMtGmPNV4
    IWIFobyAMtGmPNV4
    NYUfaJcTwWT6OsWF
    bUSe3xWJqE25nMOB

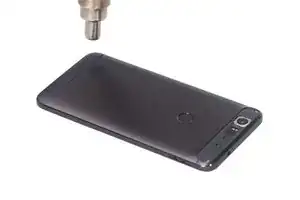

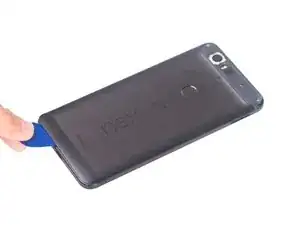

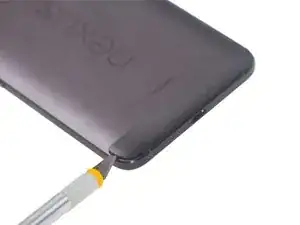

    • Erwärme die untere Kunstoffabdeckung.

    • Öffne mit einem Cutter einen Spalt und schiebe Plektren hinein, um den Kleber darunter aufzuschneiden.

  4. wBqFLKEkQrf3NxAy
    wBqFLKEkQrf3NxAy
    JTFeMgeJlk5j1GXE
    OUfqXNqNS4AxYNHg

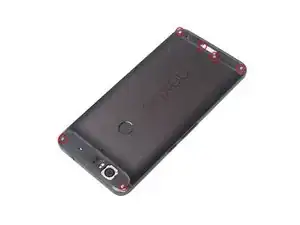

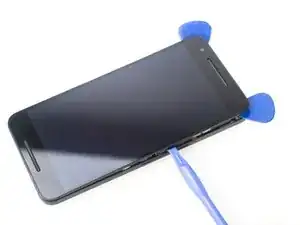

    • Drehe sechs Kreuzschlitzschrauben heraus.

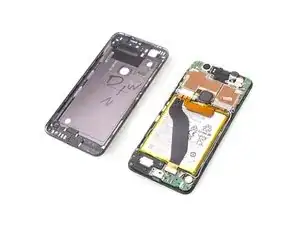

    • Trenne mit Plektren und einem Plastiköffnungswerkzeug die Fronteinheit von der Rückabdeckung.

    • Achtung: diese beiden Teile passen sehr eng ineinander. Das Trennen der Beiden ist die kniffligste Aufgabe. Du kannst auch probieren, sie mit einem kräftigen Saugheber zu trennen.

    I was able to successfully use a suction cup towards the bottom of the device (near the USB-C plug) to get it open.

    Roger -

  5. T4NDcpbAYRViVsYl
    T4NDcpbAYRViVsYl
    VNV2fi4ZM4FH4Dle
    pIVulTXRZAWEX5Ry

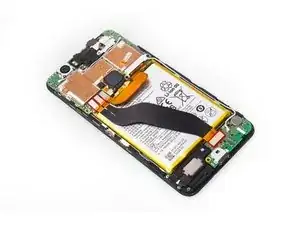

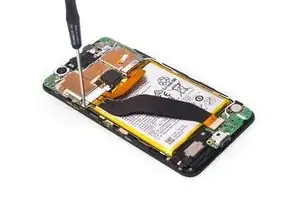

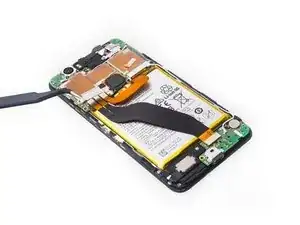

    • Drehe eine Kreuzschlitzschraube heraus.

    • Entferne die Metallhalterung von den Steckern der Flachbandkabel.

    • Löse drei Stecker vom Flachbandkabel und entferne es.

  6. nN3IKP1PTXTF1U2H
    nN3IKP1PTXTF1U2H
    4OPwBuURRuQVLHCm
    MTUFHvUmblSoB2ht

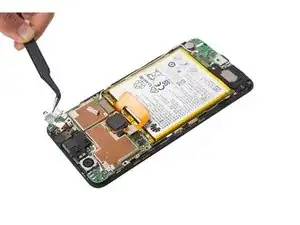

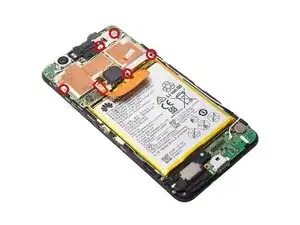

    • Drehe fünf Kreuzschlitzschrauben heraus und trenne den Akkustecker ab.

    • Entferne die Metallhalterung vom LCD-Stecker.

    • Löse die Metallhalterung vom Stecker der Frontkamera und der Kopfhörerbuchse.

  7. qSZ4TiaPCeOmN1YE
    qSZ4TiaPCeOmN1YE
    AaN3JJJWTYBVJQhl
    Ak5BZHvDvotHNYvy

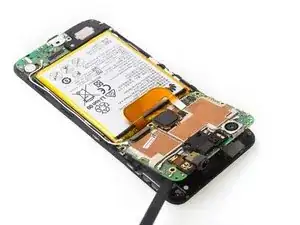

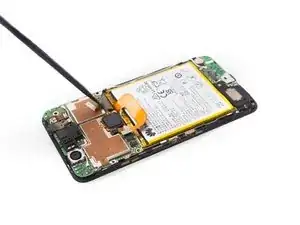

    • Löse das Antennenkabel ab.

    • Löse den LCD-Stecker.

    • Heble die Hauptplatine hoch und entferne sie.

  8. KIePxsCsaltKWqZD
    KIePxsCsaltKWqZD
    KYTjVMABSSCHLMUJ

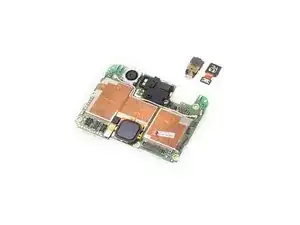

    • Entferne die Kopfhörerbuchse und die Frontkamera.

  9. 5rAlJehrdaXBBXvs
    5rAlJehrdaXBBXvs
    3IfQctbKpwUQAVaU
    qIJHLRWd4He53hoK

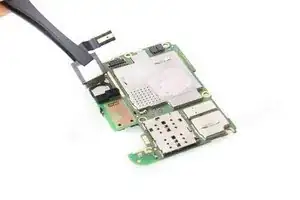

    • Löse den Stecker der Rückkamera und entferne die Rückkamera.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Witrigs

Mitglied seit: 24/11/15

68627 Reputation

3 Kommentare

Does the headphone jack have a part number?

I can't find the replacement part anywhere online.

Luke Redfern -

Headphone jack part number 9-HU-2909

I am searching all over the www for headphone jack. It's listed at two stores for $9.99. But, no stock.

Headphone jacks for every other silly phone are available all over the internet for couple of $.

http://www.repairsuniverse.com/huawei-ne...

isaac_kmgm -

Awesome guide! I used this guide to replace my rear camera because the old camera’s focus was stuck in one position (which is a common problem with 6p’s apparently). The guide was spot on, and it has good pictures showing you what to do. It only took me about 30-40 minutes to complete.

Jacob Higgins -
