Nintendo 3DS 2015 Steuerkreuz austauschen

Drehe die zwei 3 mm Kreuzschlitzschrauben #0 an der Oberkante des Geräts heraus.

Ziehe die Laschen in den Ecken des Deckels nach außen und zu dir.

Ziehe den Deckel hoch und aus den Verankerungen unten am Gehäuse.

Lege den Deckel beiseite.

Setze ein Plastiköffnungswerkzeug in die Aussparung oben am Akku.

Hebe den Akku hoch und aus dem Gehäuse.

Drehe die drei 3 mm Y0 Schrauben rechts und Unzen am SD Kartenleser heraus.

Ziehe den Kartenleser leicht an der Kante mit den beiden Löchern um ihn aus der Lasche oben zu lösen.

Drehe den Nintendo so, dass der Stromanschluss zu dir zeigt.

Hebe den Kartenleser vorsichtig hoch.

Löse das Flachbandkabel des Kartenlesers vorsichtig mit einem Plastiköffnungswerkzeug aus dem Sockel auf der Hauptplatine.

Hebe den Kartenleser aus dem Gehäuse.

Drehe das Gerät so das der Einschub für die Cartridges zu dir zeigt.

Entferne die beiden Gummipuffer an der Oberkante mit einer Pinzette.

Entferne die sieben 6 mm Kreuzschlitzschrauben#00 an der Oberkante und Unterkante des 3DS.

Hebe die Oberkante des unteren Gehäuseteils leicht aus dem 3DS heraus.

Hebele den Verbinder unter der rechten Taste mit einem Plastiköffnungswerkzeug hoch.

Hebele den Verbinder unter der Abdeckung des Infrarotempfängers mit einem Plastiköffnungswerkzeug hoch.

Öffne das Gerät langsam von der Oberkante her. Sei vorsichtig und ziehe nicht am Flachbandkabel an der Unterkante.

Löse auch den letzten Verbinder an der Unterkante mit einem Plastiköffnungswerkzeug.

Finde den Cartridgeleser in der rechten unteren Ecke der Hauptplatine.

Drehe die vier 3 mm Kreuzschlitzschrauben #00 an der Kante des Lesers heraus.

Hebe die Sicherung am ZIF Verbinder an der rechten Seite des Lesers mit einem Plastiköffnungswerkzeug hoch.

Hebele das Flachbandkabel mit dem flachen Ende des Spudgers aus seinem Sockel direkt links vom Joystick.

Fasse den Leser an der rechten Seite an und hebe ihn aus dem Gerät. Passe dabei auf, dass sich keine Kabel verfangen.

Entferne die vier 3 mm Kreuzschlitzschrauben #00 an den vier Ecken der Platine des Steuerkreuzes.

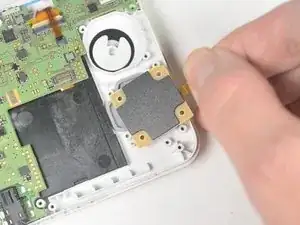

Hebe das Steuerkreuz heraus.

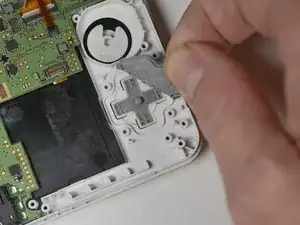

Löse die Gummiabdeckung auf der Rückseite des Steuerkreuzes ab.

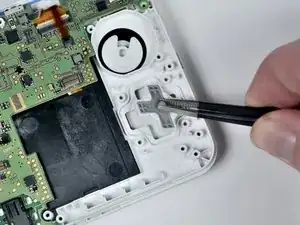

Hebe das Steuerkreuz mit einer Pinzette aus dem Gehäuse.
