Einleitung
Hier wird der Austausch des Mikrofons gezeigt.
Ersatzteile
-
-

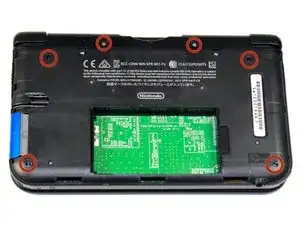

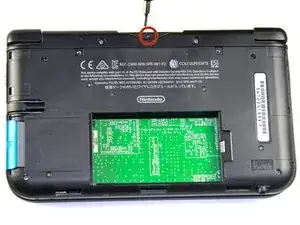

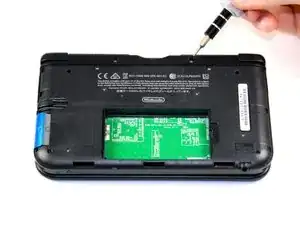

Lockere die beiden 4,2 mm langen Schrauben, die sich oben auf der hinteren Abdeckung befinden.
-
-
-
Halte das Gerät mit der Rückabdeckung nach oben.
-

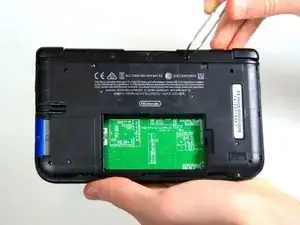

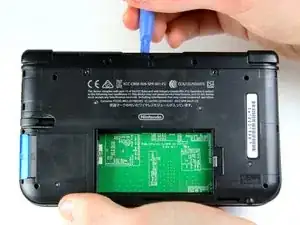

Fange in der Ecke rechts oben an die Rückabdeckung mit einem Plastiköffnungswerkzeug abzuhebeln.
-
Halte die Ecke offen, so dass sie nicht wieder einschnappt.
-
Schaue dir die Stelle unter dem Fach für den Stylus genau an. Heble die Abdeckung ab, falls nötig.
-
Hebe die Abdeckung ab und lege sie beiseite.
-
-
-
Setze das Plastiköffnungswekzeug in die Öffnung rechts vom Akku ein.
-
Hebe den Akku aus dem unteren Gehäuseteil heraus.
-
Entferne ihn und lege ihn beiseite.
-
-
-
Links und rechts am Einschub für die Cartridges befinden sich oben zwei Gummifüße. Löse sie mit einer Pinzette ab.
-
-
-

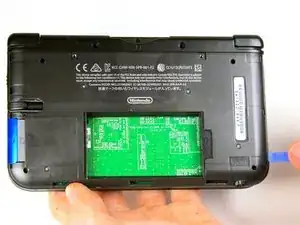

Fange an das untere Gehäuseteil an der Unterkante mit einem Plastiköffnungswerkzeug abzuhebeln und gehe rings um das Gehäuse.
-
Zwei Flachbandkabel verbinden noch das Gehäuse mit der Hauptplatine. Ziehe nicht zu stark am Gehäuse und beschädigen sie nicht.
-
-
-

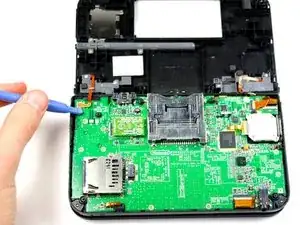

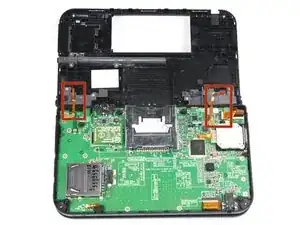

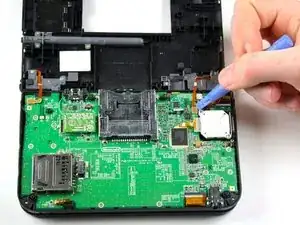

Unter der linken und der rechten Taste befinden sich zwei Flachbandkabel. Hebe ihre Verbinder mit einem Plastiköffnungswerkzeug ab.
-
Entferne das untere Gehäuseteil vom Gerät und lege es beiseite.
-
-
-

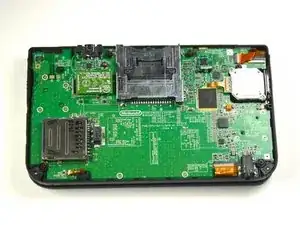

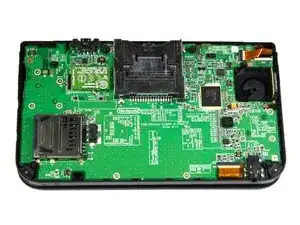

Lege das Gerät mit dem Einschub für die Cartridges nach oben.
-

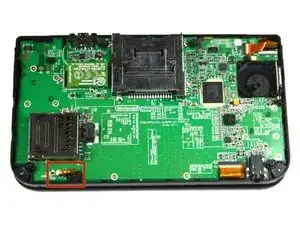

Finde das Mikrofon in der unteren linken Ecke.
-

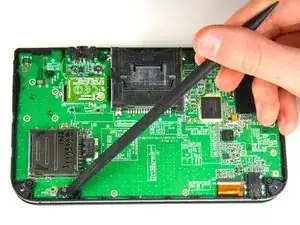

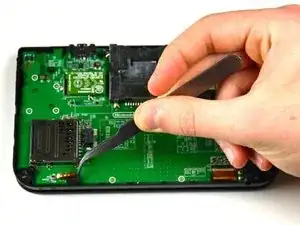

Entferne das Mikrofon mit einer Pinzette.
-
-
-
Klappe den Sicherungsbügel am Verbinder des Mikrofonkabels nach oben und löse das Kabel.
-

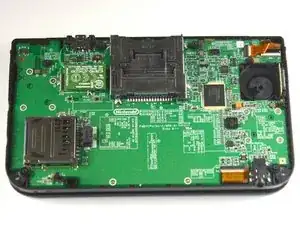

Das Mikrofon ist frei.
-
Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
