Nintendo DS oberes LCD tauschen

Geschrieben von: dnguye26
  • Kommentare: 17
Nintendo DS oberes LCD tauschen

Schwierigkeitsgrad

Mittel

Schritte

17

Zeitaufwand

20 Minuten - 1 Stunde

Einleitung

Wenn die Abdeckung und die Platine entfernt ist kannst du das LCD leicht austauschen.

Diese Anleitung zeigt, wie das obere LCD im Nintendo DS ausgetauscht werden kann. Die notwendigen Werkzeuge findest du in der Beschreibung. Achte auf die Flachbandkabel, sie dürfen nicht zerrissen oder beschädigt werden. Achte auch beim Ausbau des Displays darauf, dass die roten und schwarzen Anschlusskabel zu den Leiterplatten nicht reißen oder beschädigt werden. Die Reparatur solcher Schäden ist schwierig und wird hier nicht beschrieben. Benutze geeignete Werkzeuge.

  1. 2gT345kDXHYUUHM2
    2gT345kDXHYUUHM2
    kERIbQH3XZy3TeFA
    WJwKEme54biH41XH

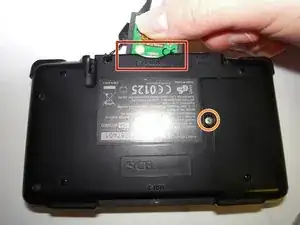

    • Entferne die Cartridge

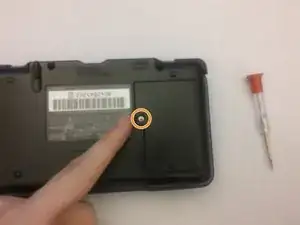

    • Der Deckel zum Akkufach ist mit einer Kreuzschlitzschraube #00 gesichert. Drehe sie gegen den Uhrzeigersinn heraus.

    • Entferne den Akkufachdeckel.

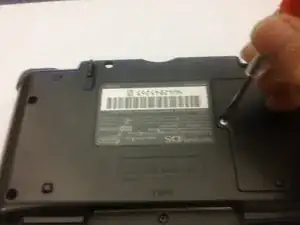

    • Im Bild wird ein Flachschraubendreher benutzt, der als Ersatz für einen Kreuzschlitz-Schraubendreher #00 dienen soll.

  2. NGUCSGLhmUWHdCrF

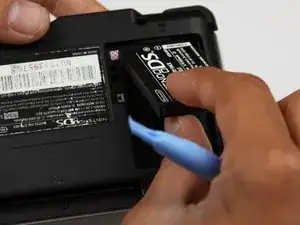

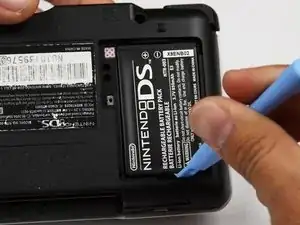

    • Heble den Akku mit einem Plastiköffnungswekzeug oder einem Spudger heraus. Wenn du kein solches Werkzeug hast geht es vielleicht mit dem Fingernagel.

  3. 6cBeprUPy5CkCauR

    • Entferne den Akku vom Nintendo.

  4. KRgsHpYBRsOAAEBJ

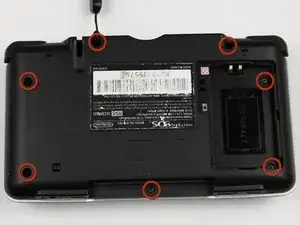

    • Entferne die sieben Y00 Schrauben auf der Rückseite.

    • Wenn an Ihrem DS ein Bändchen befestigt ist, kannst du es entfernen, um das Öffnen der oberen linken Schraube zu erleichtern.

  5. uZ5XBP4sXO6sbrWD
    uZ5XBP4sXO6sbrWD
    MyVrCTi6QruBIbeA
    jAhUNwrTTUugarEo

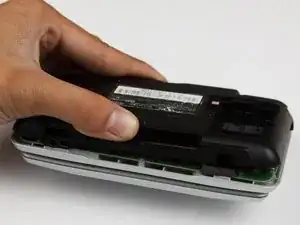

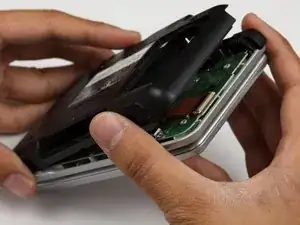

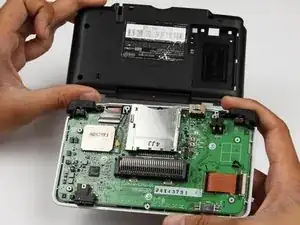

    • Ziehe die Rückabdeckung mit den Händen vom Gehäuse.

    • Trenne die Rückabdeckung vom Vorderteil und lege sie zur Seite.

    If some of your screws spin free but can’t be removed, it maybe that the screw posts have separated from the shell.

    This makes separating the back panel more difficult, but it will still work.

    The plastic used for the original silver nds may be the most prone to the UV damage that causes the plastic to become brittle.

    Del Riordan -

  6. HQtbUOyojjftXOae

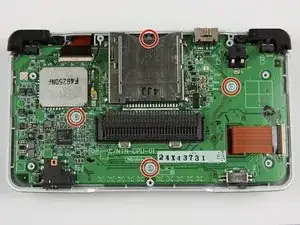

    • Drehe die vier Kreuzschlitzschrauben #00 an der Platine heraus.

    • Sei vorsichtig und rutsche mit dem Schraubendreher nicht ab, dabei könnte die Platine beschädigt werden.

  7. T2VXr2yY2ZXDTqSC
    T2VXr2yY2ZXDTqSC
    OmakORVSqvFSDxfa
    WBdAf2CcmZSCJukk

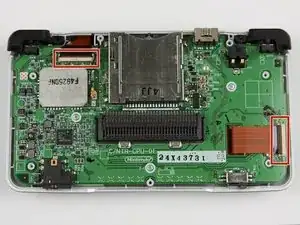

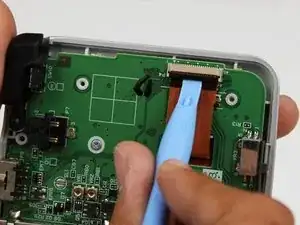

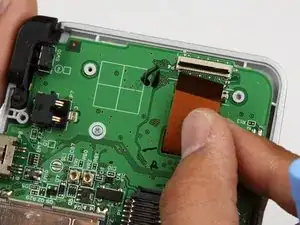

    • Kippe die Sicherungsbügel an den Verbindern zu den langen Flachbandkabeln hoch.

    • Halte die Kabel nach unten und ziehe sie vorsichtig heraus

    • Benutze keine Pinzette, die Kabel können leicht beschädigt werden.

    Benutze für die nächsten Schritte besser einen Spudger und keine Pinzette,

    sonst läufst du Gefahr eines der Kabel oder die Platine selbst zu beschädigen.

    Better use a Spudger, not a Tweezer for the next Steps.

    That minimize the risk to demolish one of the wires or the mainboard himself.

    Christian -

    That’s what i did but it didn’t work

    TrequanBlake -

  8. 6JAcoPgJD2iZKErk
    6JAcoPgJD2iZKErk
    i5KV1cCBYcOy2sv2

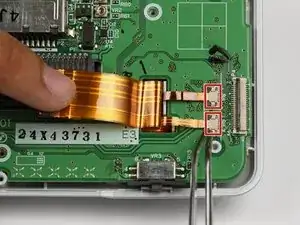

    • Finde die beiden kleinen Flachbandkabel neben dem großen Flachbandkabel ganz rechts.

    • Schiebe die Sicherungen an den Kabeln zur Seite und entferne die Kabel.

    • Hierbei ist vielleicht eine Pinzette hilfreich.

    • Achte darauf die empfindlichen Kabel nicht zu beschädigen.

    Does anyone know where I can get a new connector for the P6 connector? I can only find them for the ds lite

    Matthew Leto -

  9. srIQZpOpJxyFbBpZ
    srIQZpOpJxyFbBpZ
    6GMvGXD1tBnTCYUq

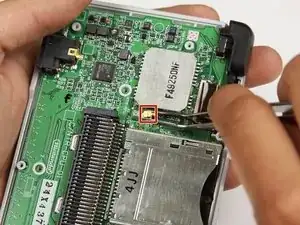

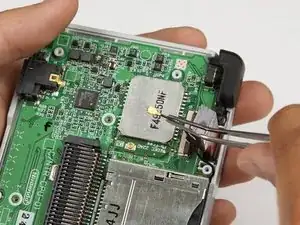

    • Finde den Verbinder der WiFi Antenne.

    • Fasse den Verbinder oben mit einer Pinzette an. Ziehe ihn mit einer leicht ruckelnden Bewegung heraus und trenne die Verbindung.

  10. XIr3n2KPWoEnPWhM

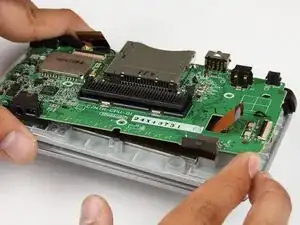

    • Fädle die Flachbandkabel durch die Öffnungen auf der Platine.

    • Hebe die Platine hoch und lege sie zur Seite.

  11. pNNZSJcg2YuKascA
    pNNZSJcg2YuKascA
    IS52hNuUkshsIqNE
    eVeNcKigJMTCOQLd

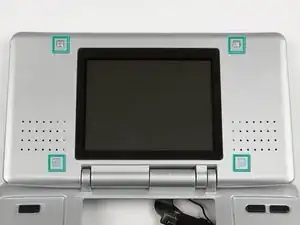

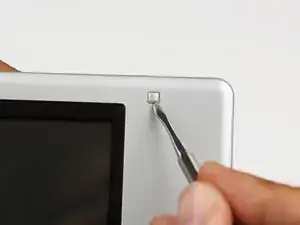

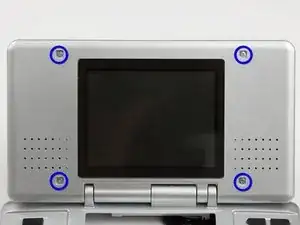

    • Ziehe die Gummiabdeckungen über den Schrauben mit einem kleinen Schraubendreher oder einer geeigneten Nadel heraus.

    • Entferne dann die darunterliegenden PH00 Schrauben.

    Now that the original NDS is getting on in years, it’s possible that these silicone covers have become more fragile. I’ve shredded all 4 silver covers of my original silver nds.

    Del Riordan -

  12. VuSBxqpQo1WFYkRc
    VuSBxqpQo1WFYkRc
    ikJFYKXKNSqfXVFW
    QNpEqqPg6OVeQEUe

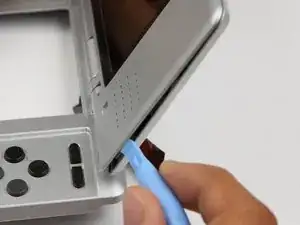

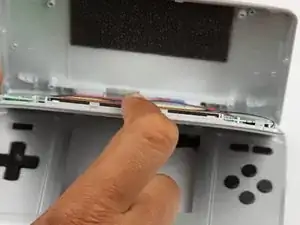

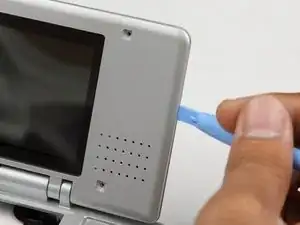

    • Heble dann die Kanten des Kunstoffgehäuses mit einem Plastiköffnungswerkzeug an der Naht auseinander.

  13. iPcLTJ2HBOHnyUpl
    iPcLTJ2HBOHnyUpl
    WLXhwLmTOYJ4lpuJ
    5yQKboECOiC1GKdX

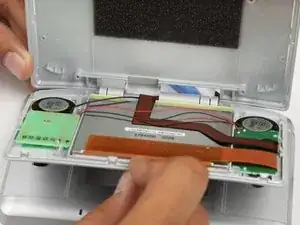

    • Löse die obere Abdeckung.

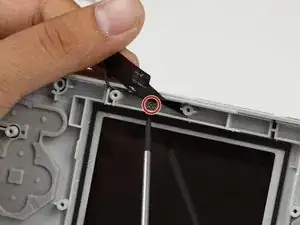

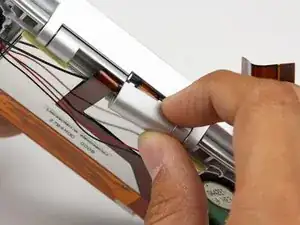

    • Entferne die Schraube an derAbdeckung des Scharniers mit einem PH00 Schraubendreher.

    • Entferne die Abdeckung und lege sie zur Seite.

  14. mJwHRqCoApqnoqT6
    mJwHRqCoApqnoqT6
    GO1FHbhKkY2dl3tp

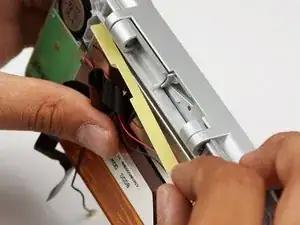

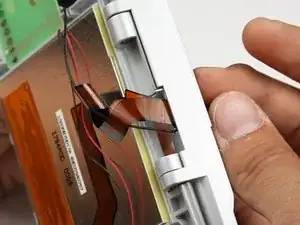

    • Fädle die Flachbandkabel und das WiFi Kabel durch die Öffnung in der Abdeckung des Scharniers.

    • Entferne den gelben Abstandshalter und lege ihn zur Seite.

  15. Xh1xNCoiAZy43k6s
    Xh1xNCoiAZy43k6s
    DE5dZ6hZfJRHS2aB

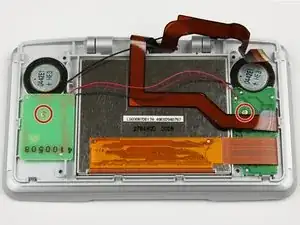

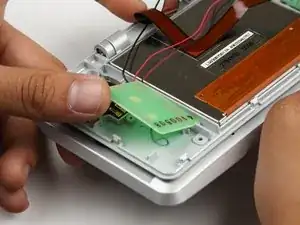

    • Die beiden Platinen an den Lautsprechern sind mit zwei PH00 Schrauben befestigt, drehe sie heraus.

    • Entferne die beiden Platinen und lege sie zur Seite.

    • Achte auf die beiden kleinen roten und schwarzen Kabel die die beiden Platinen verbinden und beschädige sie nicht.

    Don’t try to set the right circuit board aside!

    look at the step below first

    Del Riordan -

  16. 4WIsTbdfL6ODAV3V
    4WIsTbdfL6ODAV3V
    Tms2bIgmTwxCRNnn
    geoyOifAAHirRPG3

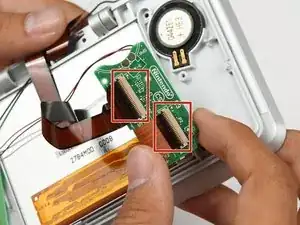

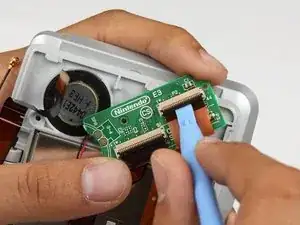

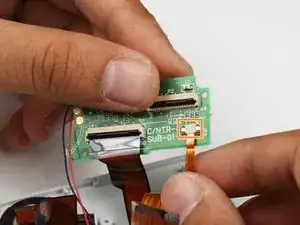

    • Kippe die Sicherungsbügel an den Verbindern der beiden großen Flachbandkabeln hoch und löse vorsichtig die beiden Flachbandkabel.

    • Bei dem kleinen Flachbandkabel musst du die Sicherung nach unten ziehen.

    • Ziehe vorsichtig das Kabel aus dem Sockel.

    • Lege die beiden Platinen zur Seite.

    • Beschädige nicht die empfindlichen Flachbandkabel, wenn du sie vom DS entfernst.

  17. GvlB1LVJEGFSubSI
    GvlB1LVJEGFSubSI
    vJWjaaoLWRMEHdwg

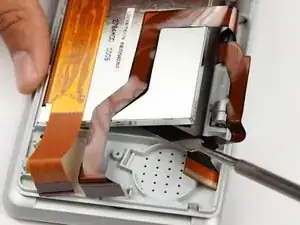

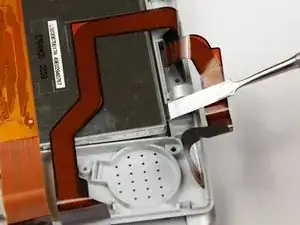

    • Hebele das LCD mit einem geeigneten Werkzeug aus seinem Sitz.

    • Lege das LCD zur Seite.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
