Nintendo Game Boy Advance SP Lautsprecher Austausch

Geschrieben von: DJ Pantone
  • Kommentare: 3
Nintendo Game Boy Advance SP Lautsprecher Austausch

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

10 - 15 Minuten

Einleitung

Der Lautsprecher in der Mitte des Tastenfelds ist nicht mit der Hauptplatine verkabelt, so dass der Austausch leicht ohne Löten erfolgen kann.

  1. fJcTqCEWiOjiNpAG

    • Verwende einen Standard-Kreuzschlitzschraubendreher #00, um die 4mm Schraube zu lösen, die die Batterieabdeckung am Gerät befestigt.

    Quel est le nom du vis svp je l'ai perdu et j'ai pas la référence

    la chaîne de Samarium -

    Bonjour @lachainede96340 D'après les instructions du tutoriel, il s'agit d'une vis Phillips (ou cruciforme) #00 de 4 mm de long. Ces mesures devraient suffire pour trouver une vis de remplacement dans votre stock de vis ou en magasin le cas échéant.

    Claire Miesch -

  2. bdnMedSEhQfRQmsB

    • Hebe den Akkufachdeckel hoch und entferne ihn vom Gerät.

    • Die Schraube bleibt im Akkufachdeckel hängen.

  3. YQDPrBxxHHUgib61

    • Verwende deine Finger oder ein Öffnungswerkzeug aus Plastik, um den Akku vom Gerät zu entfernen.

    • Behandle den Akku sehr vorsichtig. Wenn er beschädigt oder aufgebläht ist, kann er in Brand geraten.

  4. F5eNtWvBUZoaFgct
    F5eNtWvBUZoaFgct
    cZHD1Q1bZuHD4iW2

    • Entferne vier 6,5 mm lange Y00-Schrauben in den Ecken der Rückabdeckung.

    • In der Mitte des Gerätes befinden sich oben und unten zwei weitere 4,6 mm Y00-Schrauben. Drehe sie heraus.

  5. rOA36jFqR6PmXBXh

    • Hebe den Rückabdeckung weg vom Gehäuse.

    • Hinweis: Manche Bauteile im Inneren sind empfindlich gegen statistische Elektrizität. Behandle sie vorsichtig, damit sie nicht beschädigt werden.

    • Achte beim Abnehmen der Rückabdeckung auf die Einschalttaste, sie kann herausfallen.

  6. vDsRCXlTPBILUKJj

    • Die Hauptplatine ist mit drei 4 mm Kreuzschlitzschrauben #00 am Tastenfeld befestigt. Drehe sie heraus.

  7. TIQYS4hnEdpRQhJe

    • Achte auf das Flachbandkabel zum Bildschirm. Wenn es beschädigt wird bleibt der Bildschirm dunkel.

    • Klappe die Hauptplatine um und lege sie auf die andere Gehäusehälfte. So werden die Rückseiten der Tasten sichtbar.

    My Game Boy Advance SP has a problem where it won’t charge the device. The Game Boy is plugged in but the charge light does not go on. How may I turn it back on? What, inside the system, needs to be fixed? Is it one of the cables behind the charging socket inside the Game Boy?

    Connor Hutton -

  8. FlOLeksT4FLqHoqU

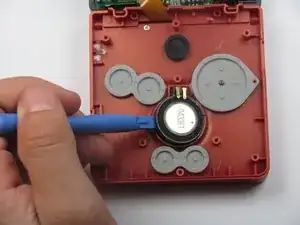

    • Hebe den Lautsprecher mit einem Spudger oder einer Pinzette aus seinem Sitz im Tastenfeld.

    • Lasse das kreisförmige Schaumstoffstück im Tastenfeld. Es verhindert dass der Lautsprecher am Gehäuse klappert und verbessert so den Klang.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
