Nintendo Switch Pro Controller Trigger-Knöpfe tauschen

Geschrieben von: Simon Lin

Kommentare: 14

Nintendo Switch Pro Controller Trigger-Knöpfe tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 15 Minuten

Einleitung

Anhand dieser Anleitung kannst du deine defekte Trigger Button von einem Nintendo Switch Pro Controller austauschen. Defekte Trigger können die Spielerfahrung für deine Nintendo Switch Konsole behindern. Somit hilft dir das Austauschen der defekten Trigger dabei die volle Spielerfahrung wiederherzustellen. Diese Anleitung erfordert eine komplette Demontage des Controllers. Daher ist Vorsicht geboten, um keine weiteren Schäden zu verursachen, die unter Umständen nicht behoben werden können.

VORSICHT: Der Umgang mit aufgeblähten Akkus und Batterien sollte mit größter Sorgfalt erfolgen. Informationen zur Identifizierung, zur Handhabung, und zur Entsorgung von aufgeblähten Akkus findest du unter folgenden Link.

Was tun bei einem aufgeblähten Akku?

Werkzeuge

Ersatzteile

Nintendo Switch Pro Controller Replacement Trigger

Schritt 1

Drehe den Controller so um, dass der Aufkleber mit der Modellnummer nach oben zeigt.
Entferne die beiden schwarzen 8,4 mm Flachkopf-Kreuzschlitzschrauben mit einem JIS #00-Bit mit denen die Handgriffe am Ende verschraubt sind.

Be carefull, these screws are super easy to strip even with the right tools.

Lukas Eberharter -

I tried editing these instructions after I had trouble with stripping screws, but it doesn't seem to take. The issue is that these are JIS and not Phillips screws. They are VERY similar looking but a Phillips head screwdriver will strip the screws.

Isaac Webb -

I tried using a Philips #00 screwdriver but it didn’t work

vincent ingrassia -

Schritt 2

Ziehe die Abdeckungen der Griffe vorsichtig vom Controller.

Schritt 3

Entferne die vier silberfarbenen 6,8 mm langen JIS-Schrauben #00, mit denen die durchsichtige Abdeckung befestigt ist.

Schritt 4

Löse die durchsichtige Abdeckung mit deinem Fingernagel ab.

Schritt 5

Entferne die durchsichtige Abdeckung.

Schritt 6

Entferne den Lithium-Ionen-Akku, indem du ihn mit deinem Fingernagel oder einem Öffnungswerkzeug an der linken Seite anhebst.
Dafür brauchst du nur wenig Kraft.

Schritt 7

Entferne die fünf 6 mm Kreuzschlitzschrauben auf der Rückseite des Controllers.

the 2 screws up at the top are unreachable with the standard fixit kit just a heads up

drew - 06/02/21

Seconded. the screws are located too deep below the plastic slot, and the bit holding bulge is too wide for the small aperture (similarly with the flexible extension). the bit length is too shallow to reach.

An alternative driver with a much narrower & longer shaft is required, which will likely not come with interchangeable bits.

Douglas Selby - 05/03/21

I would say it is possible to reach the top left screw, just not the top right - there is a gap in the top left that allows you to slightly bend the standard driver outward to turn it while still making adequate contact.

El_Mechacontext -

An update: I was actually able to remove the top right one in a really hacky way - inserting the Phillips #0 bit into the #4 hex bit, and then using that in the standard driver. This added just enough length to successfully reach and make full contact with the screw!

El_Mechacontext -

Using the #4 hex bit as an extension was the exact "hack" I needed to get rid of the drift finally. Thank you. You're a lifesaver.

Das #4 Hex Bit als Verlängerung für das Kreuzschlitz Bit zu nutzen ist zwar etwas eng, aber es erspart einem wirklich einen zusätzlichen Schraubendreher.

Techn0magier -

Schritt 8

Nimm die Kunststoffabdeckung des Controllers behutsam ab.
Entferne die Abdeckung noch nicht ganz, sie ist noch mit einem weißen Flachbandkabel an der Hauptplatine angeschlossen.

Didn't realize there is adhesive holding the front cover onto the unit. It's located inside of the handles. Just a bit of force there helped, just be careful of the cable.

Roger Perez -

Schritt 9

Drücke den schwarzen Sicherungsbügel am ZIF-Anschluss mit der Spitze eines Plektrums zum Öffnen nach oben.

Schritt 10

Löse das Verbindungskabel mit deinen Fingern oder einer stumpfen Pinzette aus seinem Anschluss.

Schritt 11

Entferne das vordere Gehäuseteil.

Schritt 12

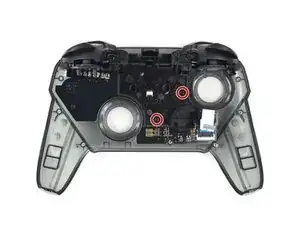

Entferne die zwei 6,8 mm langen Schrauben auf der oberen Platine mit einem Kreuzschlitzschraubendreher #00.

Schritt 13

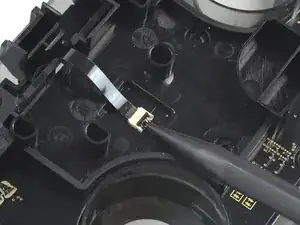

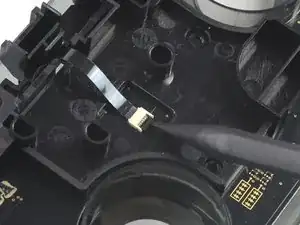

Nutze einen Spudger, um den Verriegelungsbügel am ZIF-Stecker zu öffnen.

Schritt 14

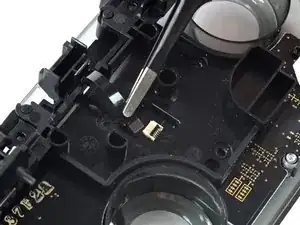

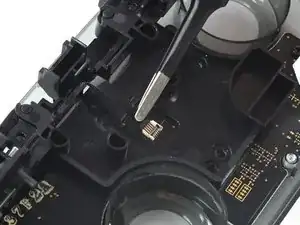

Entferne das schwarze Flachbandkabel vom Steckverbinder.
Es sollte nur eine kleine Menge an Kraft nötig sein, um das Kabel zu entfernen.

What do I do if the connector snaps off? Is it fixable with solder or electrical tape or should I give up hope?

Jack Frost -

Schritt 15

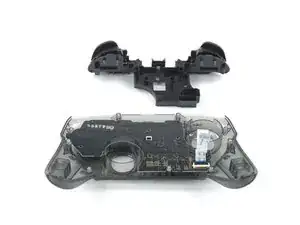

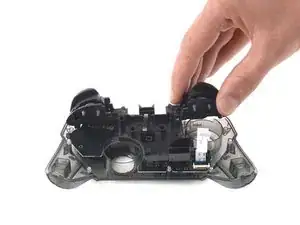

Entferne die Trigger-Knöpfe vom Kunststoff-Gehäuse.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Tinte & Feder

Simon Lin

Mitglied seit: 10/10/19

349 Reputation

4 Kommentare

This guide does show how to remove the trigger/bumper casing and board from the controller but does not show how to remove the triggers/bumpers from the casing they are in.

Boushi Adams - 18/06/20

Yeah, this is a pretty big point to be missing, especially with the Flex Cable for the shoulder button inputs being right beside the post you need to pull out to remove the ZL and ZR buttons. Guidance on how to remove the post safely without damaging the cable would be great.

Alex Crocker -

https://youtu.be/vUpi_OEuPHw

zusanu -

Used the guide to repair a shattered right shoulder button successfully. Thanks!

Christian -
