Nintendo Switch Pro Controller-Tasten /D-Pad tauschen

Geschrieben von: James Seidlinger

Kommentare: 13

Nintendo Switch Pro Controller-Tasten /D-Pad tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 15 Minuten

Einleitung

Die Tasten und das D-Pad des Nintendo Switch Pro-Controllers sind die wichtigsten Steuerelemente des Controllers. Die Tasten müssen möglicherweise ersetzt werden, wenn sie nicht mehr reagieren. Weitere Informationen findest du in unserer Anleitung zur Fehlerbehebung.

Achte bei der Demontage auf scharfe Kanten, es gibt ein paar freiliegende Plastikstücke, an denen du dich schneiden könntest.

Werkzeuge

Schritt 1

Drehe den Controller so um, dass der Aufkleber mit der Modellnummer nach oben zeigt.
Entferne die beiden schwarzen 8,4 mm Flachkopf-Kreuzschlitzschrauben mit einem JIS #00-Bit mit denen die Handgriffe am Ende verschraubt sind.

Be carefull, these screws are super easy to strip even with the right tools.

Lukas Eberharter -

I tried editing these instructions after I had trouble with stripping screws, but it doesn't seem to take. The issue is that these are JIS and not Phillips screws. They are VERY similar looking but a Phillips head screwdriver will strip the screws.

Isaac Webb -

I tried using a Philips #00 screwdriver but it didn’t work

vincent ingrassia -

Schritt 2

Ziehe die Abdeckungen der Griffe vorsichtig vom Controller.

Schritt 3

Entferne die vier silberfarbenen 6,8 mm langen JIS-Schrauben #00, mit denen die durchsichtige Abdeckung befestigt ist.

Schritt 4

Löse die durchsichtige Abdeckung mit deinem Fingernagel ab.

Schritt 5

Entferne die durchsichtige Abdeckung.

Schritt 6

Entferne den Lithium-Ionen-Akku, indem du ihn mit deinem Fingernagel oder einem Öffnungswerkzeug an der linken Seite anhebst.
Dafür brauchst du nur wenig Kraft.

Schritt 7

Entferne die fünf 6 mm Kreuzschlitzschrauben auf der Rückseite des Controllers.

the 2 screws up at the top are unreachable with the standard fixit kit just a heads up

drew - 06/02/21

Seconded. the screws are located too deep below the plastic slot, and the bit holding bulge is too wide for the small aperture (similarly with the flexible extension). the bit length is too shallow to reach.

An alternative driver with a much narrower & longer shaft is required, which will likely not come with interchangeable bits.

Douglas Selby - 05/03/21

I would say it is possible to reach the top left screw, just not the top right - there is a gap in the top left that allows you to slightly bend the standard driver outward to turn it while still making adequate contact.

El_Mechacontext -

An update: I was actually able to remove the top right one in a really hacky way - inserting the Phillips #0 bit into the #4 hex bit, and then using that in the standard driver. This added just enough length to successfully reach and make full contact with the screw!

El_Mechacontext -

Using the #4 hex bit as an extension was the exact "hack" I needed to get rid of the drift finally. Thank you. You're a lifesaver.

Das #4 Hex Bit als Verlängerung für das Kreuzschlitz Bit zu nutzen ist zwar etwas eng, aber es erspart einem wirklich einen zusätzlichen Schraubendreher.

Techn0magier -

Schritt 8

Nimm die Kunststoffabdeckung des Controllers behutsam ab.
Entferne die Abdeckung noch nicht ganz, sie ist noch mit einem weißen Flachbandkabel an der Hauptplatine angeschlossen.

Didn't realize there is adhesive holding the front cover onto the unit. It's located inside of the handles. Just a bit of force there helped, just be careful of the cable.

Roger Perez -

Schritt 9

Drücke den schwarzen Sicherungsbügel am ZIF-Anschluss mit der Spitze eines Plektrums zum Öffnen nach oben.

Schritt 10

Löse das Verbindungskabel mit deinen Fingern oder einer stumpfen Pinzette aus seinem Anschluss.

Schritt 11

Entferne das vordere Gehäuseteil.

Schritt 12

Entferne die zwei 6,8 mm langen Schrauben auf der oberen Platine mit einem Kreuzschlitzschraubendreher #00.

Schritt 13

Nutze einen Spudger, um den Verriegelungsbügel am ZIF-Stecker zu öffnen.

Schritt 14

Entferne das schwarze Flachbandkabel vom Steckverbinder.
Es sollte nur eine kleine Menge an Kraft nötig sein, um das Kabel zu entfernen.

What do I do if the connector snaps off? Is it fixable with solder or electrical tape or should I give up hope?

Jack Frost -

Schritt 15

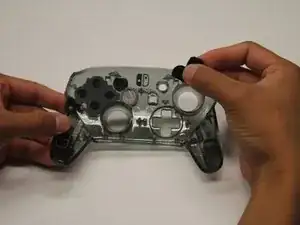

Entferne die Trigger-Knöpfe vom Kunststoff-Gehäuse.

Schritt 16

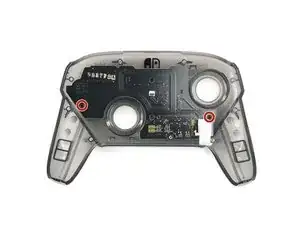

Drehe die beiden 5 mm langen Kreuzschlitzschrauben heraus, mit denen die Leiterplatte befestigt ist.

There’s one more screw - in this picture, on the left. The junction of the body and left grip, right behind the ABXY buttons.

Matt Rausch -

Hi @mattrausch, thanks for your comment. You're right, the circuit board is held by two screws. I've updated this step.

Adriana Zwink -

Schritt 17

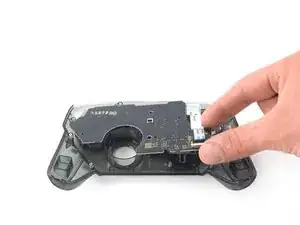

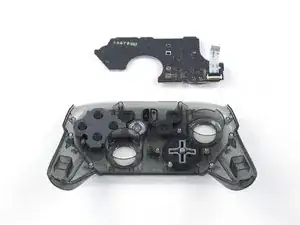

Entferne die Leiterplatte.

Schritt 18

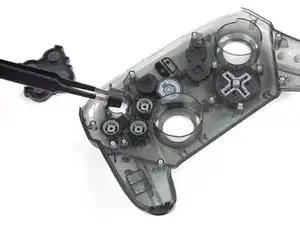

Entferne die Taste, die du ersetzen möchtest. Ziehe sie dazu aus ihrer Öffnung heraus.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge diesen Anweisungen in umgekehrter Reihenfolge.

Tinte & Feder

James Seidlinger

Mitglied seit: 10/10/19

572 Reputation

Ein Kommentar

On re-assembly, you may have trouble getting the top circuit board and shoulder button support structure to snap into place. It’s easiest to get the circuit board around the right analog stick hole, and push it all the way down until it is in place, then to secure the shoulder button support structure.

Make sure the “Home” button clear plastic light spreader (a clear irregular circle-shaped piece) is in place on top of the home button assembly, or it will give the home button a “sunken” appearance.

nclee - 03/12/20
